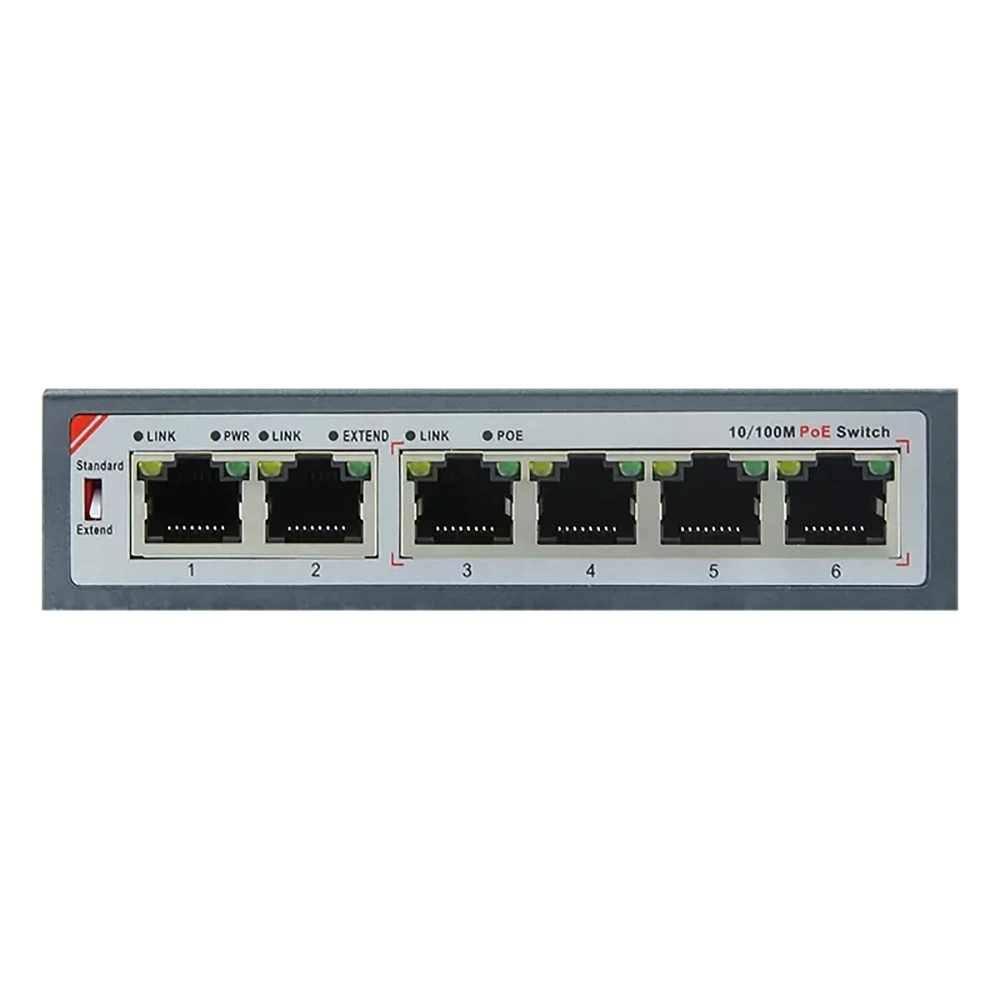

PoE свитч BAS-IP SH-20.4

Неуправляемый PoE-коммутатор BAS-IP SH-20.4 — это компактное и надёжное решение для построения сетей электропитания и передачи данных для оборудования IP-домофонии, систем видеонаблюдения и контроля доступа. Устройство оснащено 4 портами с поддержкой Power over Ethernet (PoE) стандарта IEEE 802.3af, что позволяет подключать вызывные панели, мониторы, IP-камеры и другие сетевые устройства, передавая им питание и данные по одному кабелю. Это идеальный выбор для небольших объектов, частных домов, квартир или офисов, где требуется питание до 4 IP-устройств.

Коммутатор относится к первому (базовому) уровню и не требует сложной настройки — достаточно подключить кабели, и сеть готова к работе. Два порта Uplink обеспечивают подключение к магистральной сети без потери скорости. Металлический корпус и широкий диапазон рабочих температур (от –20 до +55 °C) позволяют устанавливать устройство как в серверных помещениях, так и в слабо отапливаемых технических зонах. Благодаря суммарной мощности PoE 62 Вт, SH-20.4 способен обеспечить питанием до 4 устройств с типичным потреблением до 15 Вт каждое, прилагаемый внешний блок питания упрощает монтаж.

Ключевые возможности и преимущества

• 4 порта PoE с автоопределением: Каждый из 4 портов RJ-45 поддерживает стандарт IEEE 802.3af и автоматически определяет необходимость подачи питания на подключённое устройство. Это исключает риск повреждения оборудования, не поддерживающего PoE.


• Высокая суммарная мощность PoE (62 Вт): Общий бюджет питания достаточен для одновременной работы всех 4 портов с максимальной мощностью 15.4 Вт на каждый, что покрывает потребности большинства вызывных панелей, мониторов и IP-камер.


• Два порта Uplink: Два порта 10/100Base-TX обеспечивают соединение с вышестоящим сетевым оборудованием (маршрутизатором или другим коммутатором). Это позволяет без задержек передавать видеопотоки со всех подключённых устройств.


• Надёжный стандарт PoE и метод подачи питания: Используется проверенный стандарт 802.3af и метод B (питание по свободным парам), что гарантирует совместимость с широким спектром оборудования BAS-IP и других производителей.


• Прочный металлический корпус и широкий температурный диапазон: Металлический корпус обеспечивает эффективный отвод тепла и механическую защиту. Работоспособность при температурах от –20 до +55 °C позволяет устанавливать коммутатор в неотапливаемых помещениях и технических шкафах.


• Простота установки plug-and-play: Как неуправляемый коммутатор, SH-20.4 не требует настройки. Достаточно подключить питание и соединить сетевые устройства — коммутатор автоматически установит соединения.


• Дальность связи до 100 метров: Стандартная длина кабеля витой пары до 100 метров позволяет гибко размещать оборудование в пределах здания или локальной территории без использования дополнительных удлинителей.

Технические характеристики

• Тип устройства: неуправляемый PoE-коммутатор (уровень 1)


• Порты PoE (коммутации): 4 × 100Base-TX, RJ-45 с поддержкой Auto-MDI/MDI-X и IEEE 802.3af (питание по методу B)


• Порты Uplink: 2 × 100Base-TX, RJ-45 (Auto-MDI/MDI-X), не поддерживают PoE


• Бюджет PoE:



  • Суммарная мощность всех портов PoE: 62 Вт


  • Максимальная мощность на порт PoE: 15.4 Вт (в соответствии со стандартом 802.3af)






• Параметры сети:



  • Максимальная длина кабеля (витая пара): 100 м


  • Скорость передачи: 10/100 Мбит/с на всех портах






• Питание и монтаж:



  • Источник питания: внешний адаптер 48 В, 1.25 А (в комплекте)


  • Корпус: металлический, настольный или для установки в стойку


  • Размеры (Ш×В×Г): 118×95×28 мм






• Условия эксплуатации:



  • Диапазон рабочих температур: от –20 до +55 °C





Принцип работы и сценарии использования

Коммутатор SH-20.4 подключается к сети через внешний блок питания и распределяет электропитание и сетевой трафик между подключёнными устройствами. При подключении совместимого оборудования (например, вызывной панели или IP-камеры) коммутатор автоматически подаёт на неё питание через Ethernet-кабель. Два Uplink-порта используются для подключения к маршрутизатору или другому коммутатору верхнего уровня, обеспечивая агрегацию трафика от всех 4 PoE-устройств.

Устройство идеально подходит для:

• Частных домов и квартир: Питание и подключение уличной вызывной панели, внутреннего монитора и 1-2 IP-камер наблюдения.


• Небольших офисов и магазинов: Создание локальной сети для домофонии и видеонаблюдения с питанием от одного коммутатора.


• Удалённых технических помещений: Питание и подключение ограниченного количества устройств в местах, где сложно проложить отдельные силовые линии.
