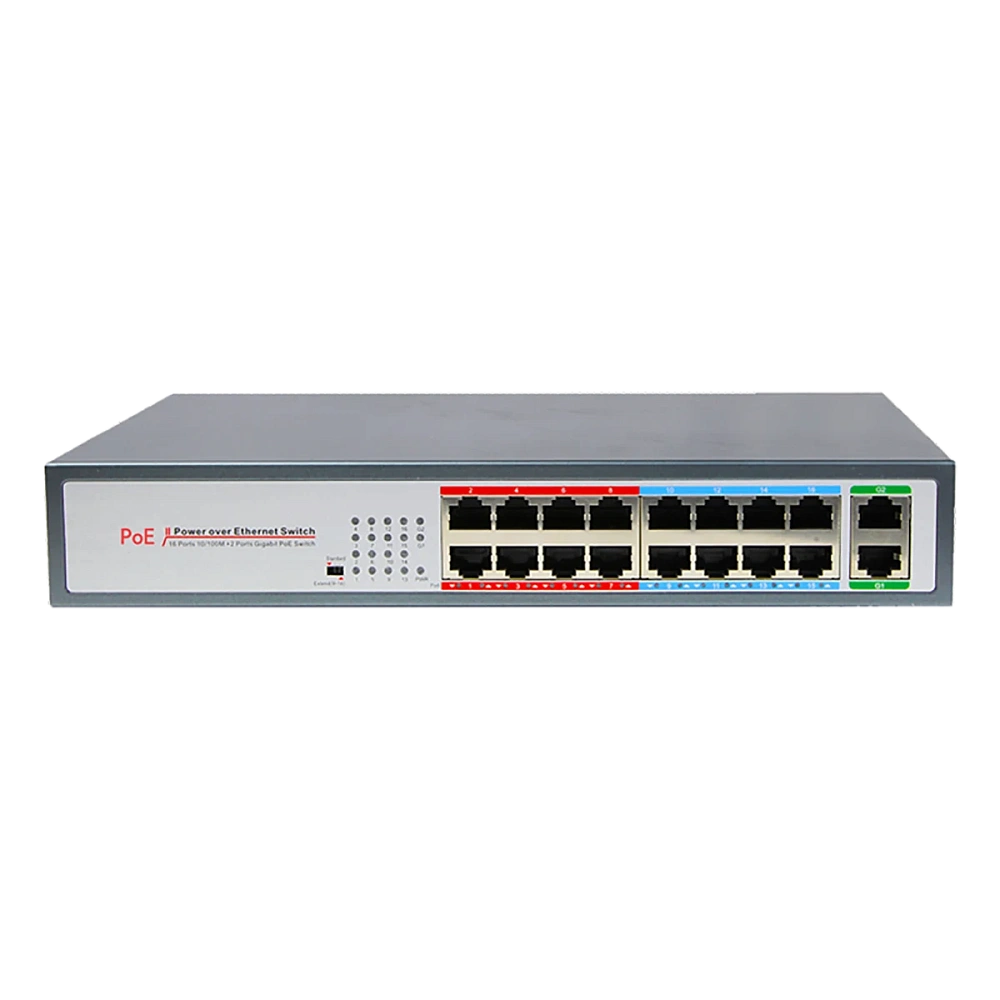

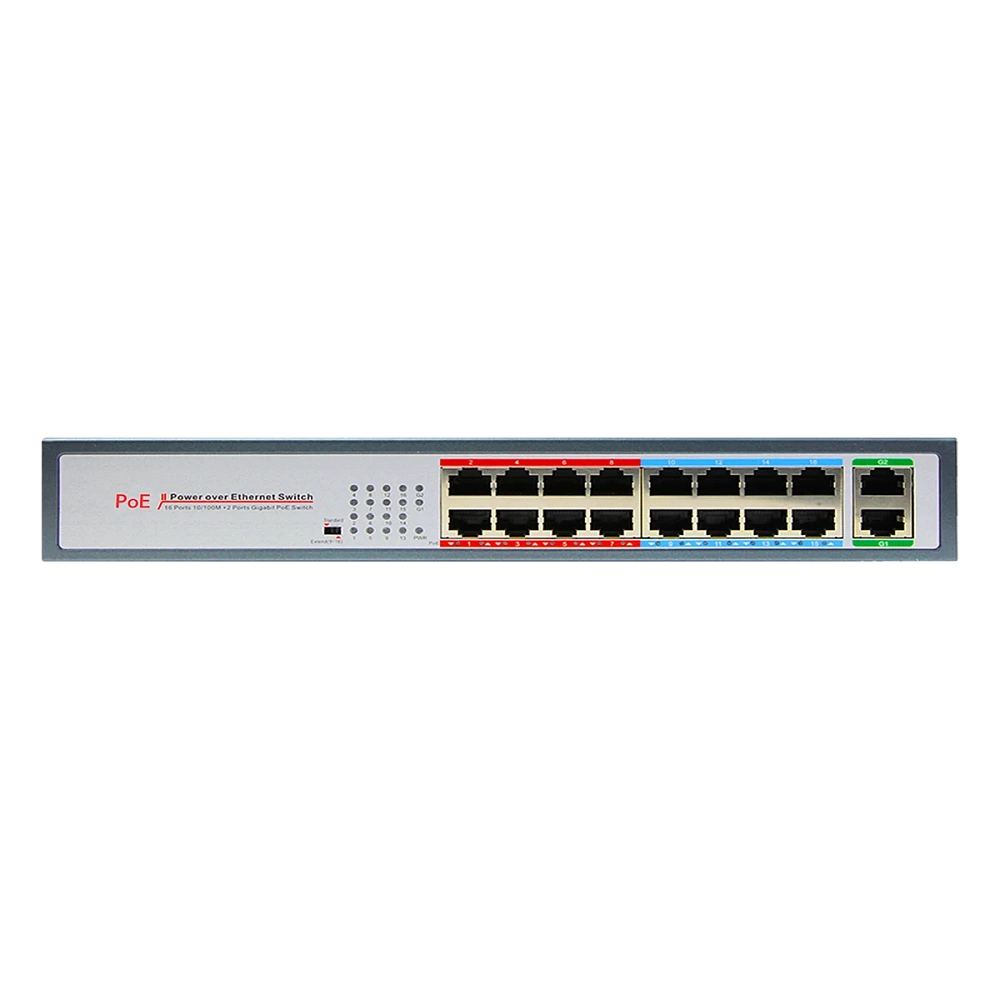

PoE свитч BAS-IP SH-20.16

Неуправляемый PoE-коммутатор BAS-IP SH-20.16 — это надёжное и производительное решение для построения сетей электропитания и передачи данных для оборудования IP-домофонии, систем видеонаблюдения и контроля доступа. Устройство оснащено 16 портами с поддержкой Power over Ethernet (PoE) стандарта IEEE 802.3af, что позволяет подключать вызывные панели, мониторы, IP-камеры и другие сетевые устройства, передавая им питание и данные по одному кабелю. Это идеальный выбор для оснащения многоквартирных жилых комплексов, офисных зданий и любых объектов, где требуется централизованное питание и подключение большого количества IP-устройств.

Коммутатор относится к первому (базовому) уровню и не требует сложной настройки — достаточно подключить кабели, и сеть готова к работе. Два гигабитных порта Uplink обеспечивают高速ное подключение к магистральной сети без «узких мест» при передаче видео с нескольких камер одновременно. Металлический корпус и широкий диапазон рабочих температур (от –20 до +55 °C) позволяют устанавливать устройство как в серверных помещениях, так и в слабо отапливаемых технических зонах. Благодаря суммарной мощности PoE 246 Вт, SH-20.16 способен обеспечить питанием до 16 устройств с типичным потреблением до 15 Вт каждое.

Ключевые возможности и преимущества

• 16 портов PoE с автоопределением: Каждый из 16 портов RJ-45 поддерживает стандарт IEEE 802.3af и автоматически определяет необходимость подачи питания на подключённое устройство. Это исключает риск повреждения оборудования, не поддерживающего PoE.


• Высокая суммарная мощность PoE (246 Вт): Общий бюджет питания достаточен для одновременной работы всех 16 портов с максимальной мощностью 15.4 Вт на каждый, что покрывает потребности большинства вызывных панелей, мониторов и IP-камер.


• Два гигабитных порта Uplink: Два порта 10/100/1000Base-TX обеспечивают высокоскоростное соединение с вышестоящим сетевым оборудованием. Это позволяет без задержек передавать видеопотоки высокой чёткости со всех подключённых устройств.


• Надёжный стандарт PoE и метод подачи питания: Используется проверенный стандарт 802.3af и метод B (питание по свободным парам), что гарантирует совместимость с широким спектром оборудования BAS-IP и других производителей.


• Прочный металлический корпус и широкий температурный диапазон: Металлический корпус обеспечивает эффективный отвод тепла и механическую защиту. Работоспособность при температурах от –20 до +55 °C позволяет устанавливать коммутатор в неотапливаемых помещениях и технических шкафах.


• Простота установки plug-and-play: Как неуправляемый коммутатор, SH-20.16 не требует настройки. Достаточно подключить питание 220 В и соединить сетевые устройства — коммутатор автоматически установит соединения на максимально возможной скорости.


• Дальность связи до 100 метров: Стандартная длина кабеля витой пары до 100 метров позволяет гибко размещать оборудование в пределах здания или локальной территории без использования дополнительных удлинителей.

Технические характеристики

• Тип устройства: неуправляемый PoE-коммутатор (уровень 1)


• Порты PoE (коммутации): 16 × 100Base-TX, RJ-45 с поддержкой Auto-MDI/MDI-X и IEEE 802.3af (питание по методу B)


• Порты Uplink: 2 × 100/1000Base-TX, RJ-45 (Auto-MDI/MDI-X), не поддерживают PoE


• Бюджет PoE:



  • Суммарная мощность всех портов PoE: 246 Вт


  • Максимальная мощность на порт PoE: 15.4 Вт (в соответствии со стандартом 802.3af)






• Параметры сети:



  • Максимальная длина кабеля (витая пара): 100 м


  • Скорость передачи: 10/100 Мбит/с на PoE-портах, 10/100/1000 Мбит/с на портах Uplink






• Питание и монтаж:



  • Источник питания: встроенный, от сети 220 В ±20%, 50 Гц


  • Корпус: металлический, настольный или для установки в стойку


  • Размеры (Ш×В×Г): 270×181×44.5 мм (1U высота)






• Условия эксплуатации:



  • Диапазон рабочих температур: от –20 до +55 °C





Принцип работы и сценарии использования

Коммутатор SH-20.16 подключается к сети 220 В и распределяет электропитание и сетевой трафик между подключёнными устройствами. При подключении совместимого оборудования (например, вызывной панели или IP-камеры) коммутатор автоматически подаёт на неё питание через Ethernet-кабель. Два гигабитных Uplink-порта используются для подключения к маршрутизатору или другому коммутатору верхнего уровня, обеспечивая агрегацию трафика от всех 16 PoE-устройств.

Устройство идеально подходит для:

• Оснащения подъездов многоквартирных домов: Питание и подключение многоабонентских вызывных панелей, мониторов консьержа и камер видеонаблюдения в холлах.


• Систем видеонаблюдения в офисах и на складах: Централизованное питание до 16 IP-камер с записью на видеорегистратор.


• Коттеджных посёлков и частных домов: Создание единой сети для уличных панелей, внутренних мониторов и охранных камер.
