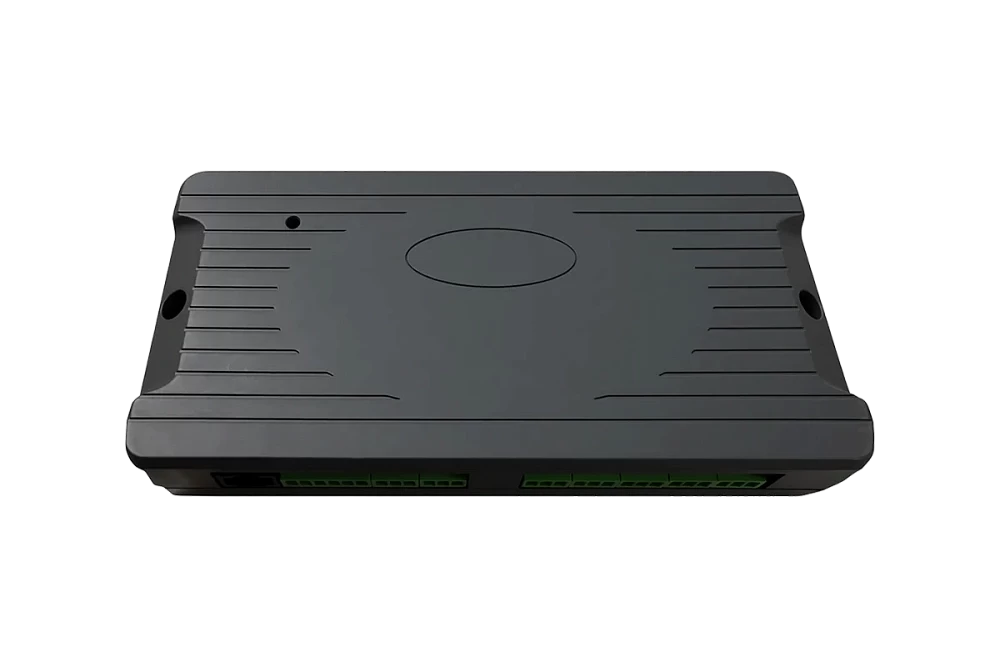

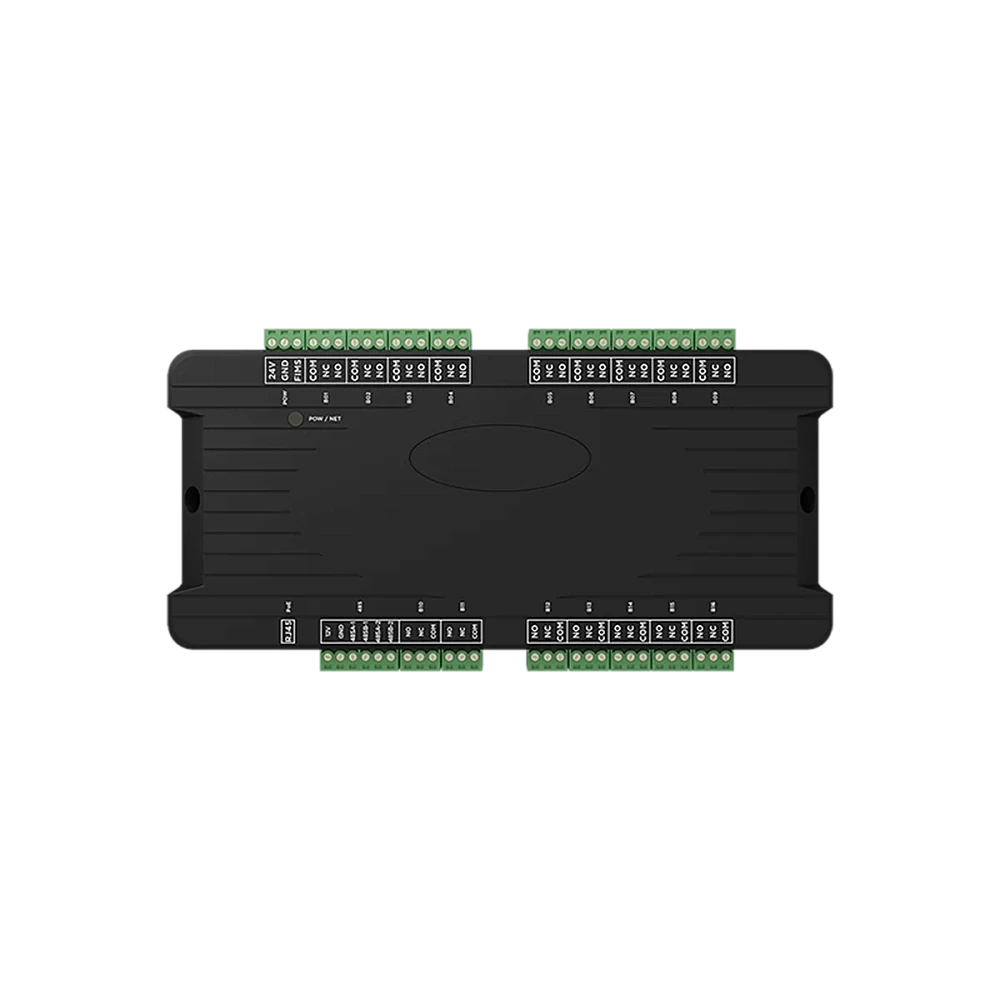

Контроллер управления 16-ю каналами BAS-IP EVRC-IP

Контроллер автоматизации зданий BAS-IP EVRC-IP предназначен для интеграции IP-домофонных систем с лифтовым оборудованием, системами контроля доступа и пожарной сигнализацией. Устройство позволяет организовать управление лифтом: при вызове с панели или считывателя контроллер подаёт сигнал на вызов лифта на нужный этаж. Благодаря 16 независимым каналам с сухими контактами (NO/NC) EVRC-IP может управлять доступом на этажи в многоэтажных жилых комплексах и офисных центрах, а также обеспечивать безопасность, блокируя лифт при срабатывании пожарной сигнализации.

Контроллер получает питание по технологии PoE, что упрощает монтаж — требуется только один кабель Ethernet. Управление осуществляется через Ethernet или опциональный интерфейс RS-485. EVRC-IP получает от вызывной панели информацию о поднесённой карте или введённом коде и на основе прав доступа активирует соответствующие реле, вызывая лифт на этаж или открывая дверь. Широкий диапазон рабочих температур (от –40 до +75 °C) позволяет устанавливать устройство в технических помещениях и лифтовых шахтах без дополнительного климат-контроля.

Ключевые возможности и преимущества

• Управление лифтом и доступом на 16 этажей: Контроллер имеет 16 независимых каналов с «сухими» контактами (нормально открытыми или нормально закрытыми). Это позволяет подключать его напрямую к лифтовым контроллерам и управлять вызовом лифта на нужный этаж при идентификации жильца.


• Интеграция с пожарной сигнализацией: Специализированный вход для подключения пожарной сигнализации позволяет автоматически блокировать работу лифта и переводить его в режим «Пожарная опасность» при срабатывании тревоги, обеспечивая безопасную эвакуацию.


• Гибкая система прав доступа: На основе данных, полученных от вызывной панели или считывателя (номер карты, введённый код), контроллер может предоставлять различные уровни доступа, активируя разные комбинации реле. Например, жильцу с картой вызывается лифт на его этаж, а гостю — только на первый этаж.


• Питание PoE и простота подключения: Устройство питается по технологии Power over Ethernet (PoE), что исключает необходимость прокладки отдельного силового кабеля. Для подключения к сети и получения питания достаточно одного Ethernet-кабеля.


• Два интерфейса связи: Основной интерфейс — Ethernet (10/100 Мбит/с) для интеграции в IP-сеть. Опционально доступен интерфейс RS-485 для подключения к более старым системам или организации связи на большие расстояния.


• Широкий температурный диапазон и надёжность: Работоспособность при температурах от –40 до +75 °C и степень защиты IP30 (при установке в защищённом месте) гарантируют стабильную работу в неотапливаемых помещениях и технических зонах.

Технические характеристики

• Общие параметры



  • Тип устройства: контроллер автоматизации зданий


  • Количество каналов управления: 16 (сухие контакты, NO/NC)


  • Корпус: пластик


  • Степень защиты: IP30 (предназначен для установки внутри оборудования)


  • Размеры: стандартный корпус для монтажа на DIN-рейку (уточняется в документации)






• Интерфейсы и питание



  • Питание: PoE (Power over Ethernet, стандарт 802.3af)


  • Потребление питания: 7 Вт (в режиме ожидания 1 Вт)


  • Основной интерфейс связи: Ethernet 10/100Base-TX


  • Опциональный интерфейс: RS-485






• Условия эксплуатации



  • Диапазон рабочих температур: от –40 до +75 °C





Принцип работы и сценарии использования

Контроллер EVRC-IP устанавливается в лифтовом холле или техническом помещении и подключается к лифтовому контроллеру через 16 каналов с сухими контактами. Каждый канал соответствует определённому этажу или действию (например, вызов лифта, открытие двери). Контроллер получает питание и данные по Ethernet от сети PoE.

Когда жилец прикладывает карту к считывателю или вводит код на вызывной панели, информация о его идентификаторе и правах доступа передаётся на EVRC-IP. Контроллер, в соответствии с заданной логикой, замыкает или размыкает нужный контакт, отправляя сигнал лифтовому контроллеру на вызов кабины на этаж жильца. При срабатывании пожарной сигнализации EVRC-IP может автоматически заблокировать все вызовы и перевести лифт в режим «Пожарная опасность».

Основные сценарии использования:

• Многоквартирные жилые комплексы: Автоматический вызов лифта на этаж жильца после идентификации на домофоне в холле. Гостевой доступ только на первый этаж.


• Офисные центры и бизнес-парки: Разграничение доступа сотрудников на разные этажи, интеграция с системой учёта рабочего времени и СКУД.


• Объекты с повышенными требованиями безопасности: Блокировка лифта при пожаре, интеграция с системой пожарной сигнализации для автоматической эвакуации.
