Комплект вводов для гофры TFortis КВГ-16/20

Комплект кабельных вводов КВГ-16/20 — это практичный набор монтажных аксессуаров, предназначенный для организации ввода гофрированных труб различных диаметров в корпуса коммутаторов, шкафы и монтажные боксы TFortis. Набор обеспечивает герметичное и надежное соединение защитных гофрорукавов с оборудованием, предотвращая попадание пыли, влаги и посторонних предметов внутрь корпуса через кабельные вводы.

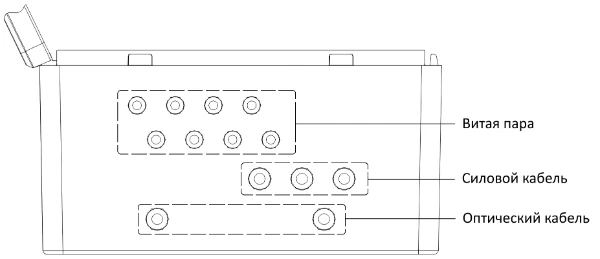

Данное решение разработано для монтажных бригад и интеграторов, выполняющих прокладку кабельных трасс систем видеонаблюдения и передачи данных. КВГ-16/20 позволяет унифицировать процесс подключения гофрированных труб различных типов, обеспечивая быстрый и аккуратный монтаж без необходимости подбора отдельных вводов под каждый типоразмер. Комплектация набора специально подобрана под типовые потребности при инсталляции коммутаторов PSW: 8 вводов диаметром 16 мм для линий витой пары (Ethernet) и 5 вводов диаметром 20 мм для силовых и оптических кабелей.

Ключевые возможности и преимущества

• Оптимальная комплектация для типовых проектов: Соотношение 8 вводов 16 мм и 5 вводов 20 мм выбрано на основе анализа реальных потребностей при монтаже коммутаторов PSW. Восемь портов Ethernet требуют восьми линий витой пары, пять дополнительных вводов используются для ввода питания, резервных каналов и оптического кабеля.


• Универсальность применения: Вводы диаметром 16 мм идеально подходят для защиты кабелей «витая пара» UTP/STP категории 5e и 6, прокладываемых в гофрированных трубах. Вводы диаметром 20 мм рассчитаны на силовые кабели питания сечением до 3х2,5 мм², а также на оптические кабели с диаметром защитной оболочки до 12 мм.


• Простой и надежный монтаж: Конструкция кабельных вводов обеспечивает быстрое соединение гофрированной трубы с корпусом оборудования без использования специального инструмента. Гофра вставляется во ввод до характерного щелчка, фиксируясь пружинным зацепом.


• Долговечный износостойкий материал: Все вводы изготовлены из высококачественного нейлона (полиамида), устойчивого к ультрафиолетовому излучению, перепадам температур и механическим воздействиям. Материал сохраняет эластичность при низких температурах до -40°С и не становится хрупким.


• Эстетичный внешний вид: Черный цвет вводов универсален и гармонирует с корпусами коммутаторов PSW, шкафами CrossBox и большинством типов монтажных боксов. Нейлоновая поверхность имеет матовую текстуру, устойчивую к появлению царапин и загрязнений.


• Экономичное решение: Приобретение готового набора существенно выгоднее, чем заказ вводов поштучно. Комплект полностью закрывает потребности в кабельных вводах для одного типового узла связи на базе коммутатора PSW-2G8F+.

Технические характеристики

Общие параметры:

Материал: Нейлон (полиамид)

Цвет: Черный, матовый

Температура эксплуатации: от -40°С до +105°С

Степень защиты при монтаже в корпус: IP40 (при использовании с гофрированной трубой)

Кабельные вводы 16 мм:

Количество в комплекте: 8 шт

Наружный диаметр гофрированной трубы: 16 мм

Внутренний диаметр гофрированной трубы: 10-11 мм (стандартная легкая гофра)

Тип кабелей: Витая пара UTP/STP 4 пары (кабели Ethernet)

Максимальный диаметр кабеля: 7,5 мм

Кабельные вводы 20 мм:

Количество в комплекте: 5 шт

Наружный диаметр гофрированной трубы: 20 мм

Внутренний диаметр гофрированной трубы: 14-15 мм (стандартная усиленная гофра)

Тип кабелей: Силовые кабели питания, оптические кабели, резервные линии

Максимальный диаметр кабеля: 11 мм

Состав комплекта:

Кабельные вводы PG16 (под гофру 16 мм): 8 шт

Кабельные вводы PG20 (под гофру 20 мм): 5 шт

Монтажные гайки и уплотнители: Встроены в конструкцию вводов

Принцип работы и сценарии использования

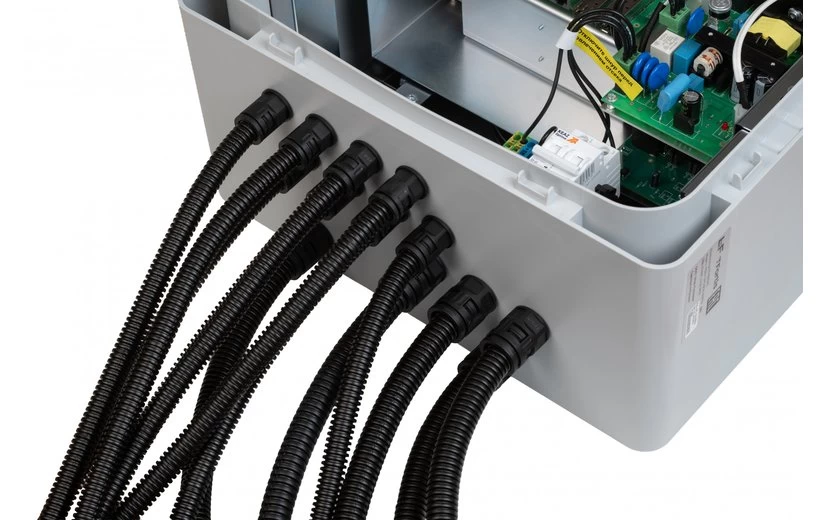

Монтаж кабельных вводов КВГ-16/20 выполняется в подготовленные отверстия корпуса коммутатора, шкафа или монтажной панели. Ввод имеет резьбовую часть, которая вставляется в отверстие с внутренней стороны корпуса и фиксируется накидной гайкой с наружной стороны. Уплотнительное кольцо обеспечивает герметичность соединения. После фиксации ввода в корпус в него вставляется гофрированная труба с предварительно протянутым кабелем. Пружинный фиксатор внутри ввода захватывает рифленую поверхность гофры, предотвращая ее самопроизвольное выдергивание.

Сценарий 1. Монтаж коммутатора PSW-2G8F+ в шкаф CrossBox-1. При установке 8-портового коммутатора в уличный шкаф требуется организовать ввод 8 кабелей витой пары от камер и 1 кабеля питания 220В. Используется 8 вводов 16 мм для линий Ethernet и 1 ввод 20 мм для силового кабеля. Остальные 4 ввода 20 мм остаются в резерве для будущего расширения системы.

Сценарий 2. Монтаж коммутатора PSW-2G6F+ с оптическим кабелем. Коммутатор устанавливается на опору с использованием кронштейна для PSW. Для подключения используются 6 кабелей витой пары (16 мм), 1 кабель питания (20 мм) и 1 оптический кабель (20 мм). Комплект КВГ-16/20 полностью закрывает потребность в кабельных вводах.

Сценарий 3. Организация резервных вводов. При монтаже шкафа CrossBox-2 с перспективой расширения системы все 13 вводов заполняются гофрированными трубами, часть из которых оставляются пустыми (с заглушками) для последующей затяжки дополнительных кабелей без демонтажа шкафа.

Рекомендации по монтажу и эксплуатации

• Диаметр монтажного отверстия в корпусе под ввод 16 мм должен составлять 20-21 мм, под ввод 20 мм — 24-25 мм. Рекомендуется использовать ступенчатые сверла или коронки для получения аккуратного отверстия без заусенцев.


• Момент затяжки накидной гайки — от руки до упора. Использование инструмента для затяжки не требуется и может привести к срыву резьбы или повреждению уплотнителя.


• При прокладке кабелей в гофрированной трубе необходимо оставлять технологический запас 10-15 см для возможности повторного обжатия коннекторов или перезаделки оптики.


• Вводы рассчитаны на стандартную гофрированную трубу ПВХ (легкая серая гофра) и ПНД (черная гофра). Использование металлорукавов возможно, но требует проверки совместимости диаметров.


• Для обеспечения степени защиты IP40 необходимо контролировать целостность гофрированной трубы на всем протяжении и отсутствие зазоров в месте входа во ввод.
