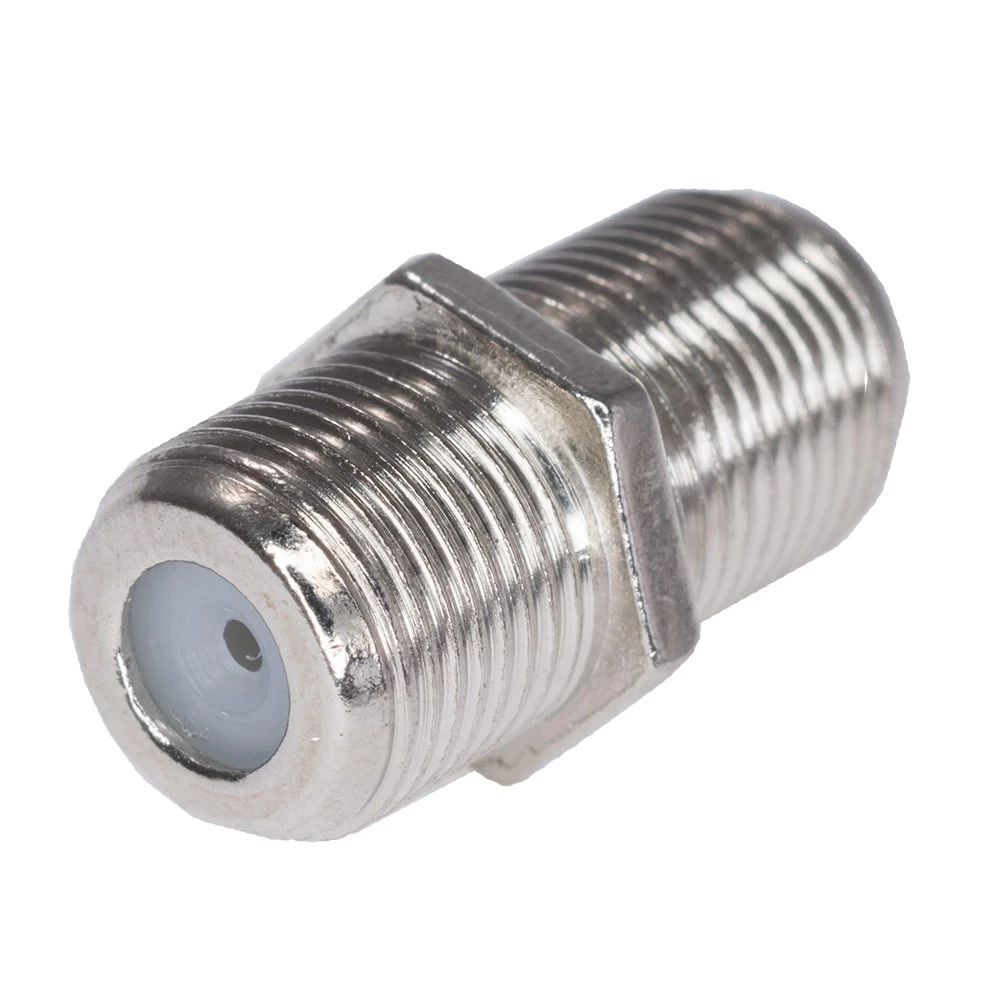

Переходник F гнездо - F гнездо AMATEK AVC-FF-FF

Переходник F-гнездо — F-гнездо (AVC-FF-FF) для коаксиальных соединений

Переходник AVC-FF-FF предназначен для соединения двух коаксиальных кабелей или оборудования с F-разъемами типа "мама" (гнездо). Это прямое соединительное устройство типа "бочка" позволяет быстро и надежно нарастить длину кабельной линии, подключить антенну или видеокамеру без потери качества сигнала.

Конструкция и технические особенности

Переходник выполнен в виде прямого цилиндра с двумя гнездами F-типа с внутренней резьбой. Центральный контакт изготовлен из латуни с никелевым покрытием, что обеспечивает низкое сопротивление и устойчивость к коррозии. Корпус из цинка с никелевым покрытием обеспечивает механическую прочность и защиту от внешних воздействий. Изолятор из полиоксиметилена (POM) обладает высокими диэлектрическими свойствами и устойчивостью к температурным деформациям.

Технические характеристики

• Тип разъемов: F-гнездо (female) — F-гнездо (female)


• Тип исполнения: Прямой (barrel connector)


• Волновое сопротивление: 75 Ом


• Диапазон частот: до 2 ГГц


• Материал центрального контакта: Латунь с никелевым покрытием


• Материал корпуса: Цинк с никелевым покрытием


• Материал изолятора: Полиоксиметилен (POM)


• Совместимость: Все стандартные F-разъемы (штекеры) с внешней резьбой


• Диапазон рабочих температур: от -40°C до +80°C

Преимущества

• Минимальные потери сигнала: Конструкция обеспечивает волновое сопротивление 75 Ом, что минимизирует отражения и затухание


• Коррозионная стойкость: Никелевое покрытие всех металлических частей защищает от окисления и коррозии


• Механическая прочность: Цинковый корпус с никелевым покрытием выдерживает многократные подключения


• Стабильность соединения: Изолятор из POM сохраняет геометрию и диэлектрические свойства в широком температурном диапазоне


• Универсальность: Совместим со всеми F-штекерами стандартного размера


• Долговечность: Рассчитан на многократное использование без деградации характеристик

Области применения

• Удлинение коаксиальных кабелей в системах телевизионного и спутникового вещания


• Соединение антенных кабелей при монтаже и ремонте


• Подключение оборудования в системах аналогового видеонаблюдения (AHD, TVI, CVI)


• Организация временных соединений при тестировании коаксиальных линий


• Ремонт обрывов кабельных линий без замены всего кабеля


• Подключение нескольких устройств через разветвители и усилители

Инструкция по использованию

1. Убедитесь, что F-штекеры на обоих соединяемых кабелях правильно установлены и закреплены


2. Нанесите на резьбу переходника небольшое количество диэлектрической смазки для защиты от коррозии (опционально)


3. Вверните первый F-штекер в одно гнездо переходника до плотной фиксации


4. Вверните второй F-штекер в противоположное гнездо переходника


5. Не прикладывайте чрезмерного усилия при закручивании — достаточно плотного контакта


6. При использовании на улице убедитесь, что соединение защищено от прямого попадания влаги

Технические рекомендации

• Для минимизации потерь избегайте каскадного соединения нескольких переходников


• При использовании в уличных условиях рекомендуется дополнительная герметизация термоусадочной трубкой


• Регулярно проверяйте качество соединения при длительной эксплуатации в условиях вибрации


• Для критичных приложений используйте переходники с позолоченными контактами


• Убедитесь, что центральные контакты F-штекеров не погнуты перед соединением

Сравнение с альтернативными решениями

• Сращивание кабелей: Требует специальных инструментов и навыков, неразъемное соединение


• Использование F-удлинителей: Готовые кабели с разъемами, но менее гибкое решение


• Переходник AVC-FF-FF: Быстрое и обратимое соединение, возможность многократного использования


• Пайка кабелей: Постоянное соединение, требует оборудования и времени


• Обжимные соединители: Требуют специального инструмента, неразъемные

Переходник AVC-FF-FF — это надежное и простое решение для соединения коаксиальных линий в системах видеонаблюдения, телевещания и связи. Благодаря качественным материалам и точному изготовлению, он обеспечивает минимальные потери сигнала и долгий срок службы даже в неблагоприятных условиях окружающей среды.
