Переходник BNC штекер - F гнездо AMATEK AVC-BNCM-FF

Переходник BNC-папа — F-мама для соединения коаксиального оборудования

Переходник AVC-FF-FF формата BNC-папа на F-мама предназначен для прямого сопряжения оборудования с разными типами коаксиальных разъемов. Это решение позволяет подключить технику с BNC-интерфейсом (системы видеонаблюдения, измерительные приборы) к антенным кабелям, усилителям или приемникам с F-гнездами. Адаптер обеспечивает надежное электрическое соединение с сохранением волнового согласования в кабельных трактах.

Конструкция и технические особенности

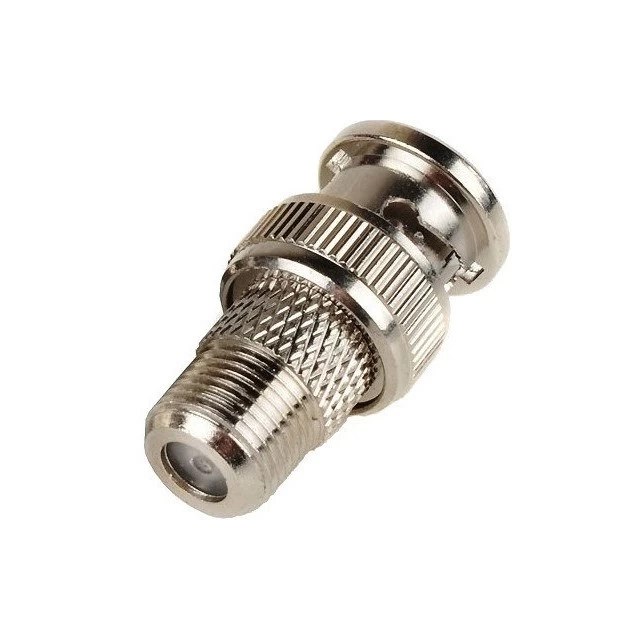

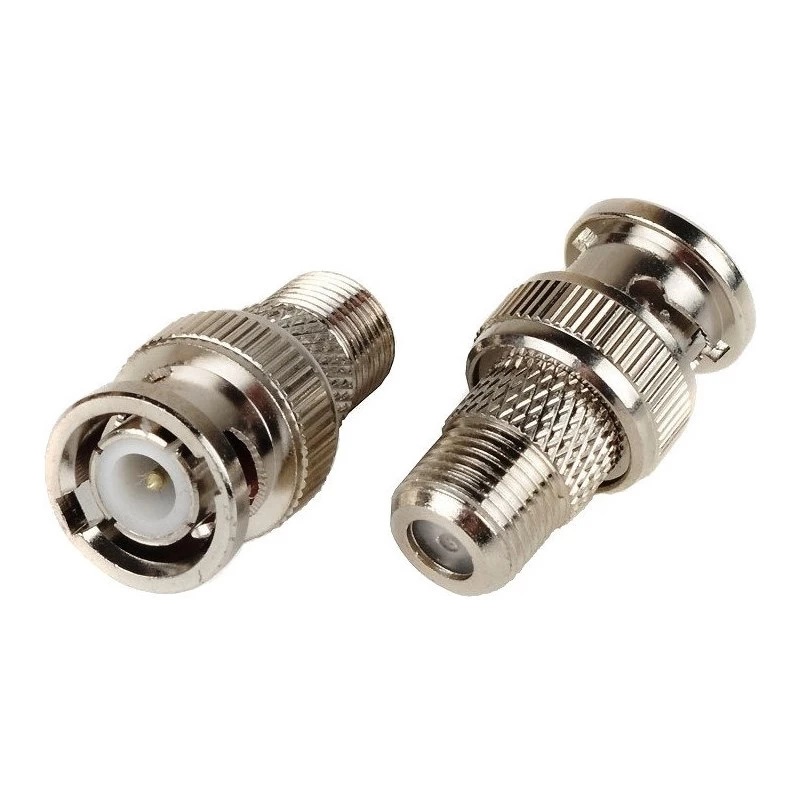

Переходник выполнен в виде прямого цилиндра, на одном конце которого расположен BNC-штекер (папа) с байонетной фиксацией, а на другом — F-гнездо (мама) с внутренней резьбой. Центральный контакт изготовлен из латуни с никелевым покрытием, обеспечивающим низкое переходное сопротивление и устойчивость к коррозии. Корпус из цинка с никелевым покрытием гарантирует механическую прочность и долговечность. Изолятор из полиоксиметилена (POM) обладает стабильными диэлектрическими характеристиками в широком диапазоне температур.

Технические характеристики

• Тип переходника: BNC-папа (male) → F-мама (female)


• Исполнение: Прямое (barrel adapter)


• Волновое сопротивление: 75 Ом (стандарт для видеосистем)


• Диапазон частот: до 1 ГГц


• Материал центрального контакта: Латунь с никелевым покрытием


• Материал корпуса: Цинк с никелевым покрытием


• Материал изолятора: Полиоксиметилен (POM)


• Тип фиксации BNC: Байонетная (поворот на 90°)


• Тип соединения F: Резьбовое (внутренняя резьба)


• Рабочая температура: от -40°C до +80°C

Преимущества

• Универсальное соединение: Обеспечивает совместимость между оборудованием с разными типами разъемов


• Надежный контакт: Никелевое покрытие контактов предотвращает окисление и коррозию


• Прочность конструкции: Цинковый корпус с никелированием устойчив к механическим воздействиям


• Стабильность параметров: Поддерживает волновое сопротивление 75 Ом, минимизируя отражения сигнала


• Климатическая устойчивость: Широкий температурный диапазон позволяет использовать в различных условиях


• Простота использования: Не требует дополнительного питания или сложной настройки

Области применения

• Подключение камер видеонаблюдения с BNC-выходом к антенным кабелям с F-разъемами


• Соединение измерительного оборудования (осциллографов, анализаторов спектра) с антенными системами


• Интеграция спутниковых и эфирных антенных систем с профессиональным видеооборудованием


• Организация временных соединений при тестировании и диагностике коаксиальных линий


• Адаптация старого оборудования с F-разъемами к современным системам с BNC-интерфейсом


• Использование в составе патч-кордов для специальных применений

Инструкция по использованию

1. Убедитесь в чистоте и целостности соединяемых разъемов


2. Подключите BNC-сторону переходника к соответствующему гнезду на камере или оборудовании


3. Для фиксации BNC-соединения поверните разъем на 90 градусов до щелчка


4. Вверните F-штекер от антенного кабеля в гнездо переходника до плотного контакта


5. Не прикладывайте чрезмерных усилий при закручивании F-соединения


6. При использовании в уличных условиях обеспечьте дополнительную защиту от влаги

Схемы подключения

• Камера видеонаблюдения (BNC) → Антенный кабель (F) → Телевизор/монитор


• Измерительный прибор (BNC) → Антенный кабель (F) → Антенна/усилитель


• Видеорегистратор (BNC) → F-кабель → Спутниковый конвертер

Технические рекомендации

• Переходник оптимизирован для работы с видеосигналами в диапазоне до 1 ГГц


• Для цифровых сигналов высокой четкости рекомендуется проверять совместимость


• Избегайте каскадного соединения нескольких переходников для минимизации потерь


• При передаче сигнала на большие расстояния учитывайте дополнительное затухание


• Регулярно проверяйте надежность соединений при использовании в условиях вибрации

Сравнение с альтернативными решениями

• Замена кабеля: Полная замена кабеля на нужный тип — надежнее, но дороже


• Два отдельных переходника: Использование BNC-BNC и F-F адаптеров — менее удобно


• Прямой переходник BNC-F: Компактное и оптимальное решение для большинства задач


• Пайка кабелей: Создание гибридного кабеля — требует навыков и времени


• Готовый переходной кабель: Удобно, но ограничивает гибкость подключений

Переходник BNC-папа — F-мама является незаменимым инструментом для интеграции разнородного коаксиального оборудования. Его надежность, простота использования и универсальность делают его ценным компонентом в наборе монтажника систем видеонаблюдения, телекоммуникационного инженера или технического специалиста, работающего с радиочастотными системами.
