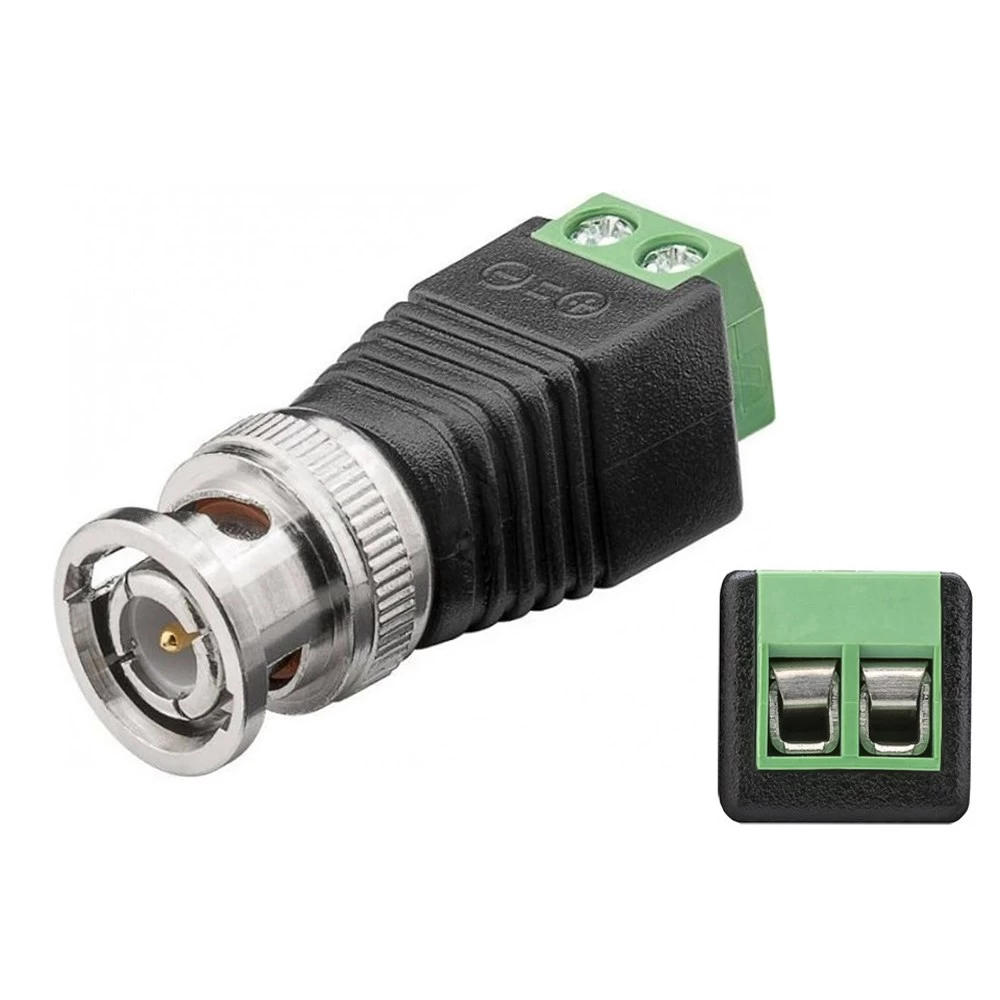

Разъем BNC штекер с клеммной колодкой под винт AMATEK AVC-BNC-MT

BNC-разъем с клеммной колодкой для быстрого монтажа видеосистем

BNC-разъем с винтовой клеммной колодкой предназначен для оперативного подключения и коммутации коаксиальных линий в системах аналогового видеонаблюдения (CCTV). Конструкция с байонетной фиксацией и винтовыми зажимами позволяет выполнять монтаж без пайки и специализированного инструмента, обеспечивая надежное соединение между видеокамерами, регистраторами и мониторами.

Конструкция и принцип соединения

Разъем использует байонетный механизм фиксации (стандарт Bayonet Neill-Concelman), обеспечивающий быстрое и надежное соединение с гнездом BNC. Винтовая клеммная колодка позволяет зафиксировать центральную жилу и экран коаксиального кабеля без необходимости обжима или пайки. Корпус изготовлен из ударопрочного пластика, а никелевое покрытие контактов обеспечивает устойчивость к коррозии и стабильную передачу видеосигнала.

Технические характеристики

• Тип разъема: BNC штырь (male) с клеммной колодкой


• Тип фиксации: Байонетное соединение (поворот на 90°)


• Тип подключения кабеля: Винтовые клеммы


• Волновое сопротивление: 75 Ом


• Материал контактов: Латунь с никелевым покрытием


• Материал корпуса: Ударопрочный пластик


• Рабочая температура: от -30°C до +80°C


• Совместимость: Коаксиальные кабели RG-59, RG-6, RK-75-4-11


• Диапазон частот: до 2 ГГц

Преимущества

• Быстрый монтаж: Установка за 2-3 минуты с помощью отвертки


• Надежная фиксация: Байонетное соединение исключает случайное расстыковку


• Ремонтопригодность: Идеален для восстановления поврежденных линий и замены неисправных разъемов


• Климатическая устойчивость: Широкий температурный диапазон и никелевое покрытие


• Многоразовое использование: Возможность демонтажа и повторной установки


• Универсальность: Подходит для различных типов коаксиальных кабелей

Области применения

• Экспресс-монтаж и ремонт систем аналогового (AHD, TVI, CVI) видеонаблюдения


• Подключение видеокамер к регистраторам, квадраторам и мониторам


• Восстановление обрывов коаксиальных линий на объектах


• Организация временных видеотрасс для мероприятий


• Замена вышедших из строя обжимных BNC-разъемов


• Монтаж систем видеонаблюдения в условиях ограниченного времени

Инструкция по установке

1. Зачистите коаксиальный кабель: снимите верхнюю изоляцию на 15 мм


2. Отогните экранирующую оплетку назад


3. Освободите центральную жилу от внутренней изоляции на 5-6 мм


4. Ослабьте винты на клеммной колодке разъема


5. Вставьте центральную жилу в соответствующую клемму (центральный контакт)


6. Распределите экранирующую оплетку вокруг второй клеммы (внешний контакт)


7. Затяните винты, обеспечивая надежный контакт без повреждения проводников


8. Закрутите пластиковый корпус, защищающий соединение


9. Проверьте соединение тестером или подключением к оборудованию

Сравнение с традиционными BNC-разъемами

• Обжимной BNC: Требует специализированного обжимного инструмента


• Клеммный BNC: Монтируется обычной отверткой


• Пайной BNC: Необходим паяльник и навыки пайки


• Клеммный BNC: Доступен для монтажа даже новичкам


• Все традиционные: Одноразовые при повреждении


• Клеммный BNC: Возможность повторного использования и ремонта

BNC-разъем с клеммной колодкой — это практичное решение для монтажников систем видеонаблюдения, ценящих скорость и надежность. Благодаря возможности быстрой установки без специального инструмента и устойчивости к температурным перепадам, он идеально подходит для экстренного ремонта, временных инсталляций и объектов, где требуется оперативная замена оборудования.
