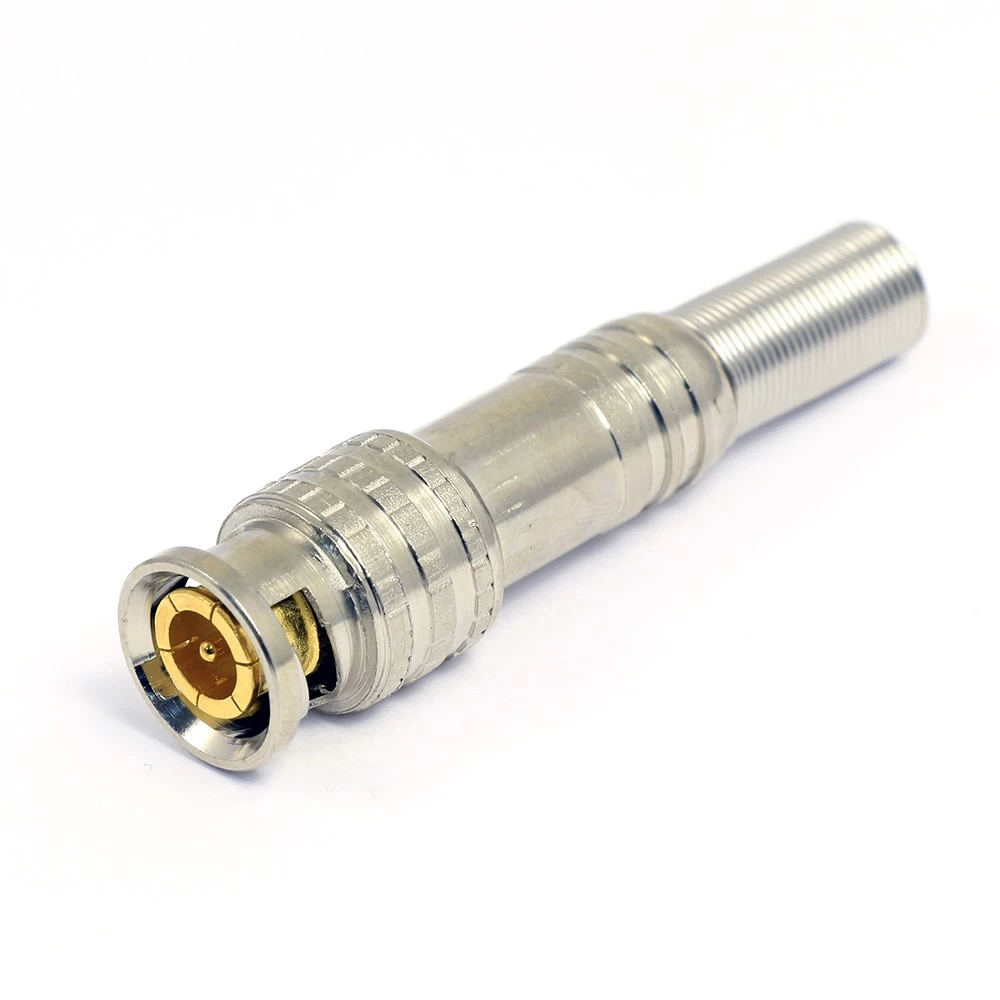

Разъем BNC штекер под винт AMATEK AVC-BNC-MCL

BNC-разъем под винт с металлической пружиной для систем видеонаблюдения

BNC-разъем с винтовым креплением и защитной металлической пружиной предназначен для быстрого и удобного монтажа коаксиальных линий в современных системах HD-видеонаблюдения (AHD, TVI, CVI). Конструкция с винтовой фиксацией центральной жилы и обжимом экрана позволяет выполнить подключение с минимальным набором инструментов, что делает его оптимальным решением для проектов, где важны скорость инсталляции и простота обслуживания.

Конструкция и принцип монтажа

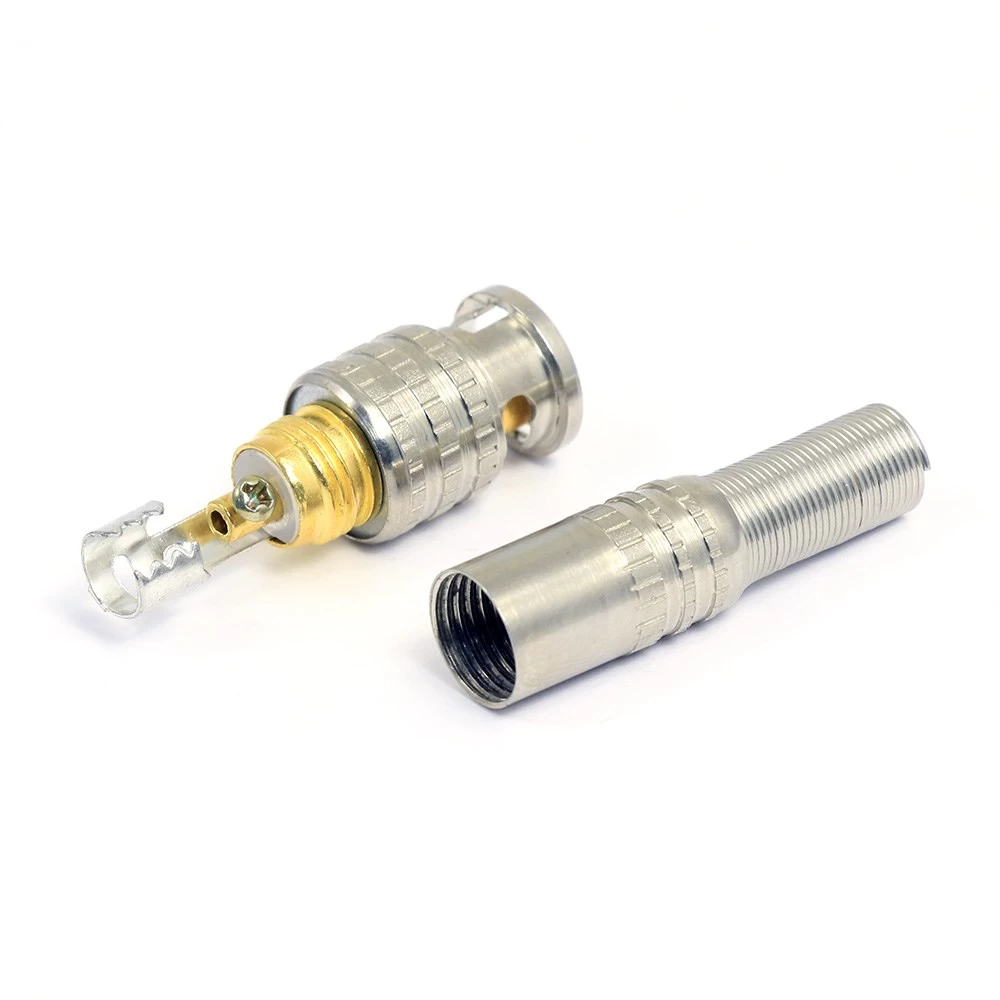

Разъем использует проверенную байонетную фиксацию (стандарт Bayonet Neill-Concelman) для надежного соединения с оборудованием. Уникальность модели заключается в винтовом зажиме центральной жилы кабеля и обжимном креплении экранирующей оплетки. Защитная металлическая пружина с никелевым покрытием предохраняет кабель от перегибов и механических повреждений в точке ввода, значительно увеличивая срок службы соединения.

Технические характеристики

• Тип разъема: BNC штырь (male) с винтовым креплением


• Тип фиксации: Байонетное соединение


• Волновое сопротивление: 75 Ом


• Диапазон частот: 0–1 ГГц


• Диаметр кабеля: до 7 мм


• Диаметр центральной жилы: от 0,64 мм


• Материал контактов: Латунь с позолотой


• Материал корпуса: Цинк с никелевым покрытием


• Материал изолятора: Полиоксиметилен (POM)


• Материал пружины: Сталь с никелевым покрытием


• Рабочая температура: от -40°C до +80°C

Преимущества

• Быстрый монтаж: Винтовое крепление жилы не требует пайки, установка за 2–3 минуты


• Защита от перегибов: Металлическая пружина предотвращает повреждение кабеля в точке подключения


• Надежный контакт: Позолоченные контакты обеспечивают стабильное соединение с минимальным сопротивлением


• Климатическая устойчивость: Широкий температурный диапазон и никелевое покрытие для работы в различных условиях


• Простота обслуживания: Возможность быстрой замены разъема в полевых условиях


• Совместимость: Оптимален для HD-систем видеонаблюдения (AHD, TVI, CVI)

Области применения

• Быстрый монтаж систем HD-видеонаблюдения в коммерческих помещениях


• Временные инсталляции и экспресс-подключения камер наблюдения


• Обслуживание и ремонт существующих коаксиальных линий


• Объекты с большим количеством камер, где важна скорость установки


• Учебные и демонстрационные системы видеонаблюдения


• Проекты с ограниченным бюджетом на монтажные работы

Инструкция по установке

1. Подготовьте кабель: снимите внешнюю изоляцию на 12–15 мм


2. Аккуратно отогните экранирующую оплетку назад, не повредив ее


3. Освободите центральную жилу от внутренней изоляции на 5–6 мм


4. Ослабьте винт на контактной площадке разъема


5. Вставьте зачищенную центральную жилу под винтовой зажим и надежно закрепите


6. Распределите экранирующую оплетку вокруг обжимной гильзы


7. Наденьте металлическую пружину и защитный колпачок на кабель


8. С помощью обжимного инструмента зафиксируйте оплетку на корпусе разъема


9. Заверните защитный колпачок, фиксируя пружину и кабель

Сравнение с профессиональными аналогами

• Компрессионные BNC: Максимальная надежность, требуют специального инструмента


• Обжимные BNC: Хорошая надежность, нужен обжимной инструмент


• Винтовые BNC: Средняя надежность, монтаж с помощью отвертки


• Пайные BNC: Высокая надежность, требуют пайки и навыков


• Винтовые BNC с пружиной: Оптимальное соотношение скорости монтажа и надежности

Рекомендации по эксплуатации

• Рекомендуется для внутренних инсталляций или с дополнительной защитой на улице


• Регулярно проверяйте надежность винтового соединения при вибрациях


• Избегайте чрезмерного изгиба кабеля непосредственно у разъема


• Для ответственных объектов рассмотрите использование компрессионных разъемов


• При использовании в агрессивных средах применяйте дополнительные средства защиты

BNC-разъем под винт с металлической пружиной — это практичное решение для проектов видеонаблюдения, где важны скорость развертывания системы и простота последующего обслуживания. Сочетание винтового крепления, защитной пружины и качественных материалов делает этот разъем оптимальным выбором для инсталляторов, работающих с современными HD-системами видеонаблюдения.
