Разъем питания штекер 2,1х5,5 с клеммной колодкой под винт AMATEK AVC-DC-MT

Разъем питания штекерный 2.1×5.5 мм AMATEK AVC-DC-MT с клеммной колодкой

Штекер питания формата 2.1×5.5 мм AMATEK AVC-DC-MT с винтовой клеммной колодкой предназначен для быстрого и надежного подключения низковольтного оборудования к источникам постоянного тока 12/24 В. Конструкция с винтовыми зажимами позволяет выполнять монтаж без пайки и специального инструмента, обеспечивая прочное соединение с кабелем.

Конструкция и особенности AVC-DC-MT

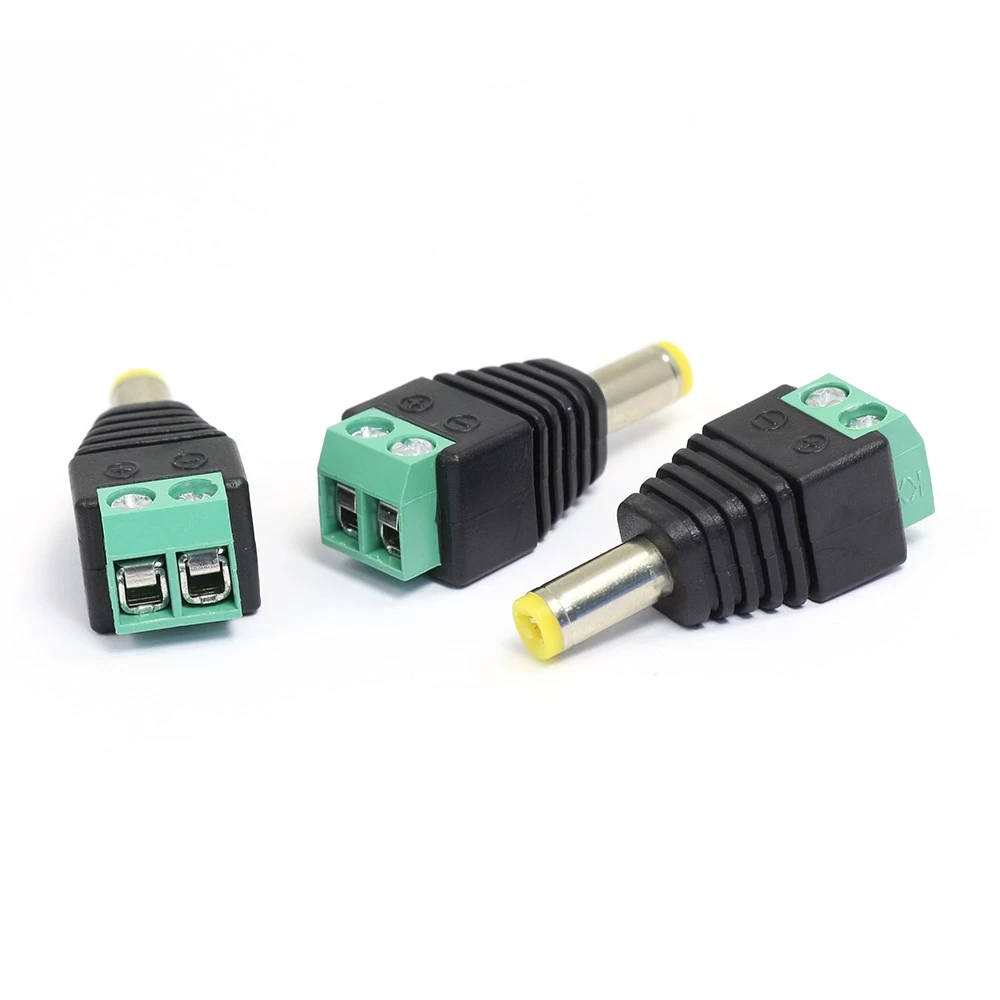

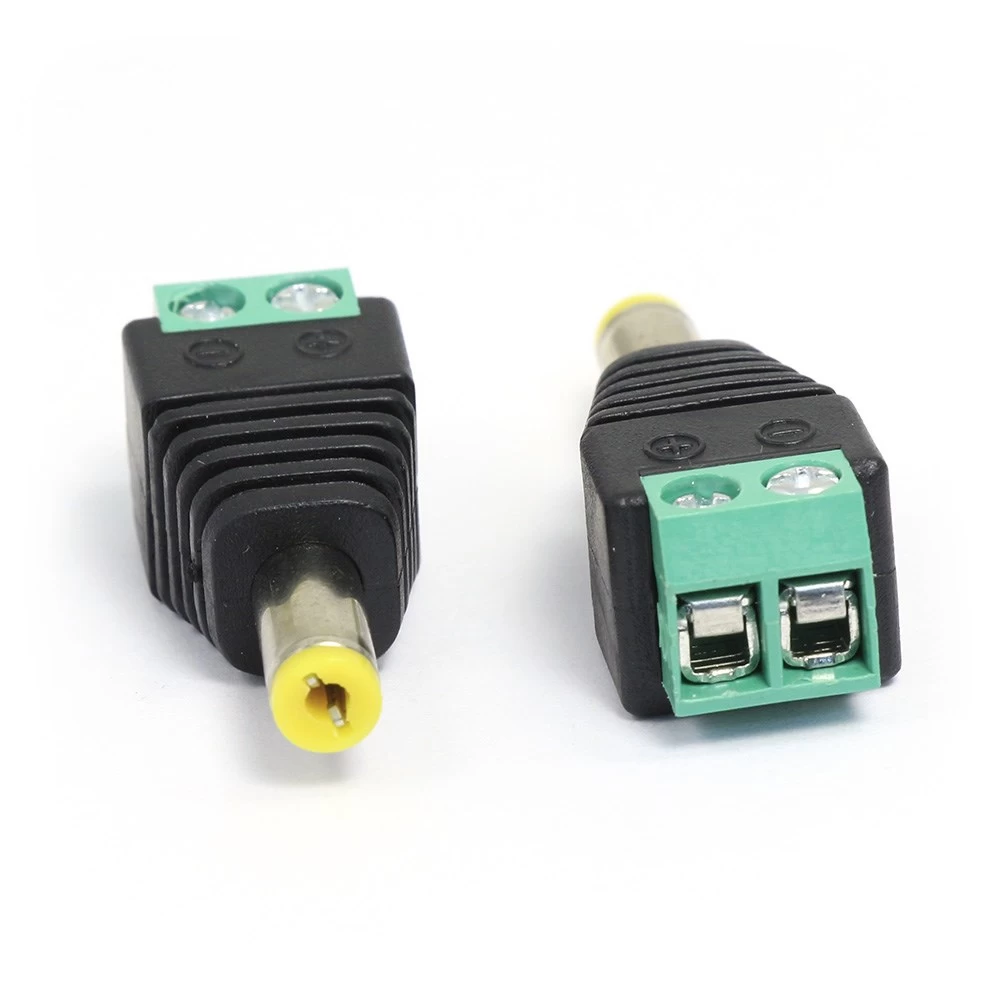

Разъем AMATEK AVC-DC-MT состоит из двухконтактного штекера стандартного размера 2.1×5.5 мм и клеммной колодки с винтовыми зажимами для подсоединения проводов. Корпус изготовлен из ударопрочного пластика, обеспечивающего механическую защиту и электроизоляцию. Никелированное покрытие контактов повышает коррозионную стойкость и обеспечивает стабильное электрическое соединение даже при перепадах температуры и влажности.

В комплектацию AVC-DC-MT входит защитный пластиковый колпачок желтого цвета, который предотвращает случайное замыкание контактов при хранении или транспортировке разъема. Прямая форма штекера совместима с большинством разъемов питания на оборудовании систем безопасности, слаботочных устройствах и электронной технике.

Технические характеристики AVC-DC-MT

• Тип разъема: DC-штекер 2.1×5.5 мм


• Тип подключения: Винтовая клеммная колодка


• Максимальное напряжение: 24 В постоянного тока


• Максимальный ток: 2 А


• Материал контактов: Латунь с никелевым покрытием


• Материал корпуса: Ударопрочный пластик


• Защитный элемент: Изоляционный колпачок (желтый)


• Рабочая температура: от -15°C до +50°C


• Совместимость: Одножильные и многожильные провода сечением до 1.5 мм²

Преимущества разъема AVC-DC-MT

• Быстрый монтаж: Винтовые клеммы позволяют подключить кабель за минуту без паяльника


• Надежный контакт: Никелированные контакты обеспечивают минимальное переходное сопротивление


• Безопасность: Защитный колпачок исключает риск короткого замыкания при отсутствии подключения


• Универсальность: Подходит для различных типов кабелей и проводов


• Долговечность: Устойчив к окислению и коррозии благодаря никелевому покрытию


• Прочность: Ударопрочный корпус выдерживает механические нагрузки

Области применения

• Подключение питания IP-камер и систем видеонаблюдения


• Организация электропитания устройств систем безопасности


• Подсоединение низковольтного освещения (12/24 В)


• Монтаж цепей питания в электронных проектах и макетах


• Ремонт и замена поврежденных разъемов питания на оборудовании


• Создание временных или тестовых подключений при наладке оборудования

Инструкция по монтажу AVC-DC-MT

1. Зачистите изоляцию с конца провода на 8-10 мм


2. Ослабьте винты на клеммной колодке


3. Вставьте зачищенные проводники в соответствующие клеммы (соблюдая полярность при необходимости)


4. Затяните винты, обеспечивая надежный контакт без чрезмерного усилия


5. Проверьте надежность крепления провода, слегка потянув за него


6. При необходимости наденьте защитный колпачок на штекер

Разъем питания 2.1×5.5 мм AMATEK AVC-DC-MT с клеммной колодкой — это практичное и экономичное решение для организации электропитания устройств в системах безопасности, видеонаблюдения и других областях, где требуется быстрое и надежное подключение к источникам постоянного тока. Простота монтажа и универсальность делают его незаменимым компонентом при монтаже низковольтных сетей.
