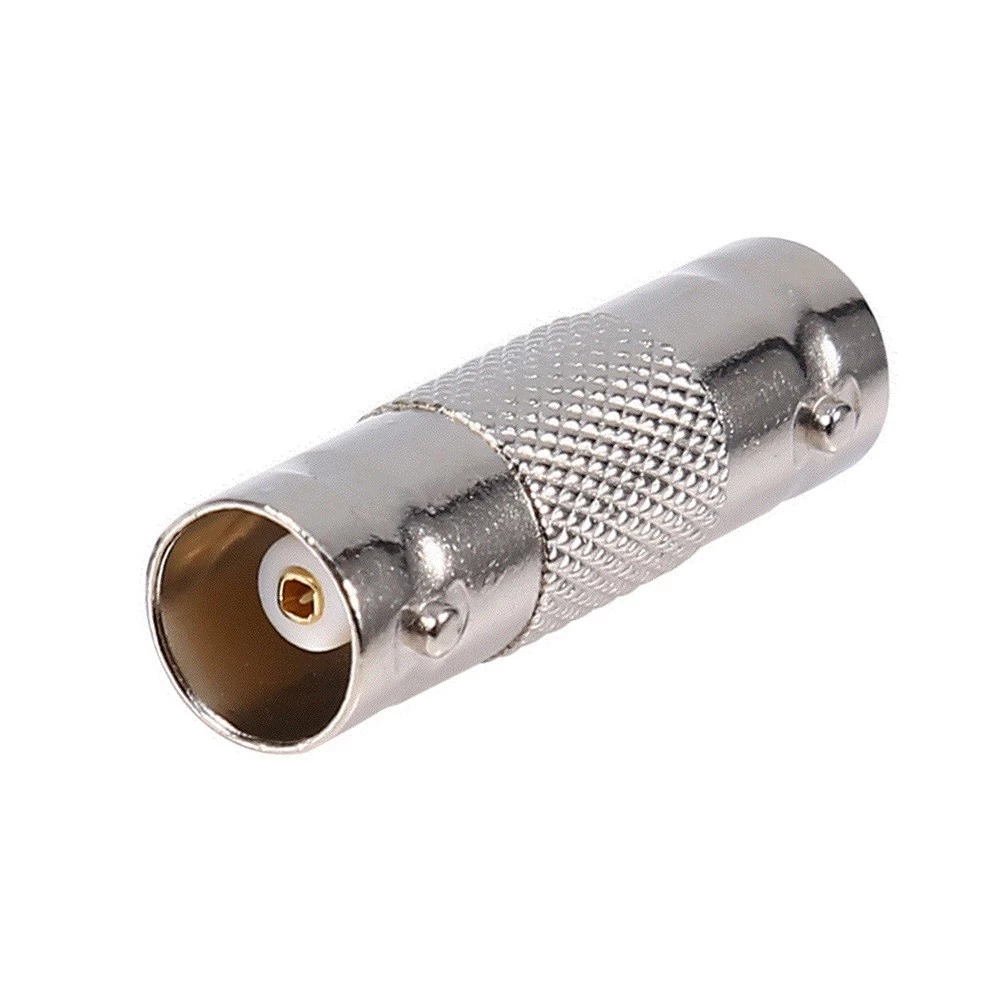

Переходник BNC гнездо - BNC гнездо AMATEK AVC-BNCF-BNCF

BNC-соединитель (barrel adapter) для надежного сопряжения коаксиальных линий

BNC-соединитель, или адаптер «бочка», предназначен для прямого и надежного сопряжения двух коаксиальных кабелей, оконцованных BNC-штекерами. Это решение позволяет оперативно наращивать длину линии, обходить поврежденные участки кабеля или подключать оборудование с разнесенными портами без потерь качества сигнала. Идеален для построения и обслуживания систем видеонаблюдения, измерительных стендов и телекоммуникационных трактов.

Конструкция и материалы

Адаптер изготовлен из двух BNC-гнезд (female), соединенных в единый корпус. Центральный контакт выполнен из латуни с напылением технического золота, что обеспечивает минимальное переходное сопротивление и защиту от окисления. Корпус из цинка с никелевым покрытием гарантирует механическую прочность и коррозионную стойкость. Диэлектрик из фторопласта (PTFE) сохраняет стабильные электрические свойства и геометрию в экстремальном температурном диапазоне, что является ключевым преимуществом для профессионального применения.

Технические характеристики

• Тип адаптера: BNC-гнездо (female) – BNC-гнездо (female) («бочка»)


• Волновое сопротивление: 50/75 Ом (стандартизировано для видеоприменений)


• Длина адаптера: 32 мм


• Центральный контакт: Латунь с напылением технического золота


• Материал корпуса: Цинк с никелевым покрытием


• Диэлектрик: Фторопласт (PTFE), высокотемпературный


• Рабочая температура: от -40°C до +110°C


• Совместимость: Все стандартные BNC-штекеры (male)

Преимущества

• Наименьшие потери сигнала: Золоченные контакты и точное волновое согласование 50/75 Ом обеспечивают минимальное затухание


• Экстремальная термостойкость: Фторопластовый диэлектрик позволяет работать при температурах до +110°C


• Превосходная долговечность: Никелевое покрытие корпуса и золочение контактов защищают от коррозии и износа


• Надежное соединение: Плотная резьба и байонетная фиксация исключают самоотсоединение


• Универсальность: Подходит для систем аналогового (CCTV, AHD) и цифрового (HD-SDI) видео, измерительной техники


• Компактность: Длина 32 мм позволяет использовать в стесненных условиях коммутационных шкафов

Области применения

• Удлинение коаксиальных трасс в системах видеонаблюдения без замены кабеля


• Соединение разорванных или поврежденных линий в ходе ремонтных работ


• Подключение камер к удаленным мониторам и регистраторам


• Организация соединений в высокотемпературных средах (промышленные цеха, наружные установки под солнцем)


• Стендовая сборка и тестирование радиочастотного оборудования


• Создание патч-панелей и коммутационных узлов в структурированных кабельных системах

Инструкция по применению

1. Убедитесь, что BNC-штекеры на обоих соединяемых кабелях правильно обжаты и не повреждены


2. Вверните первый штекер в одно гнездо адаптера до плотного контакта


3. Аналогично соедините второй штекер с противоположной стороной адаптера


4. Для надежной фиксации выполните поворот на 90 градусов до характерного щелчка


5. Избегайте чрезмерных усилий при закручивании во избежание повреждения резьбы


6. При использовании вне помещений рекомендуется дополнительная влагозащита соединения

Сравнительные преимущества

• Против обычных BNC-адаптеров: Использование фторопласта вместо POM или полиэтилена позволяет работать при более высоких температурах


• Против пайки кабелей: Обеспечивает разъемное, обслуживаемое соединение без изменения кабеля


• Против использования промежуточного кабеля: Минимизирует длину тракта и, как следствие, потери сигнала


• Против некачественных аналогов: Золоченные контакты и никелированный корпус гарантируют долговременную стабильность

Технические рекомендации

• Для сохранения волнового согласования избегайте каскадного соединения более двух адаптеров подряд


• При эксплуатации вблизи верхней температурной границы (+110°C) минимизируйте механические нагрузки на соединение


• Периодически проверяйте состояние контактов и резьбы при интенсивной эксплуатации в агрессивных средах


• Для критически важных цифровых трасс (HD-SDI) используйте адаптеры с точно калиброванным импедансом 75 Ом

Данный BNC-соединитель — профессиональное решение для построения надежных и долговечных коаксиальных соединений. Его отличительные черты — термостойкость, обеспечиваемая фторопластовым диэлектриком, и высокая проводимость позолоченных контактов — делают его предпочтительным выбором для ответственных инсталляций, где на первый план выходят стабильность и качество сигнала в течение всего срока службы.
