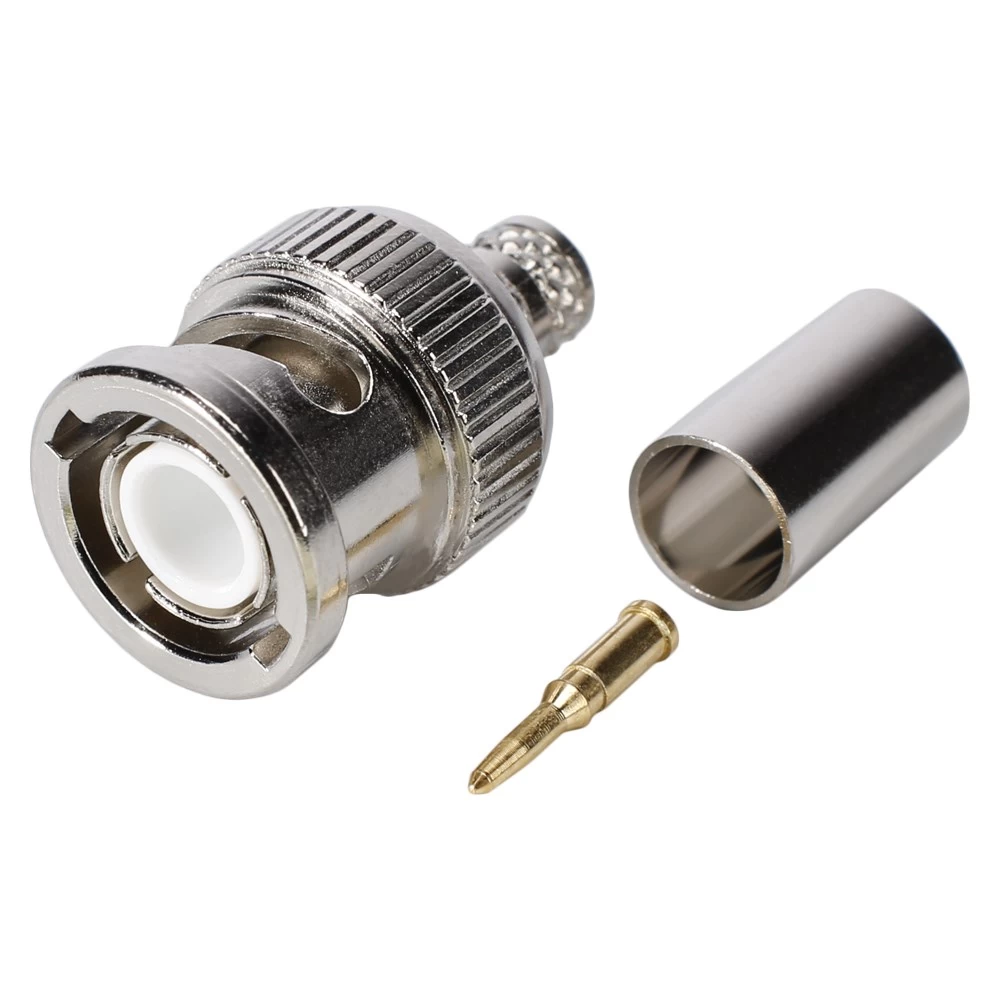

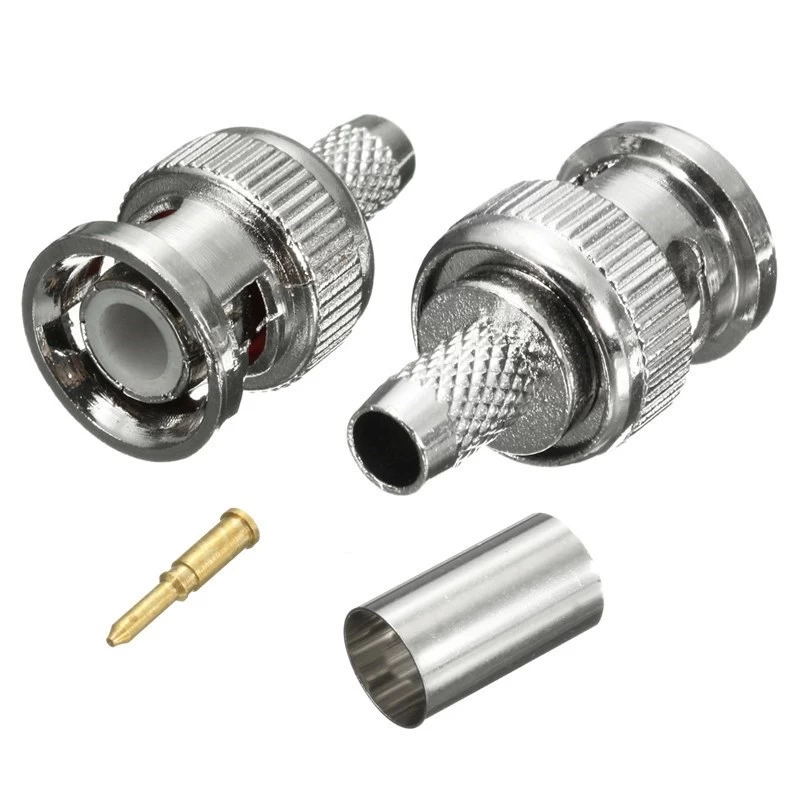

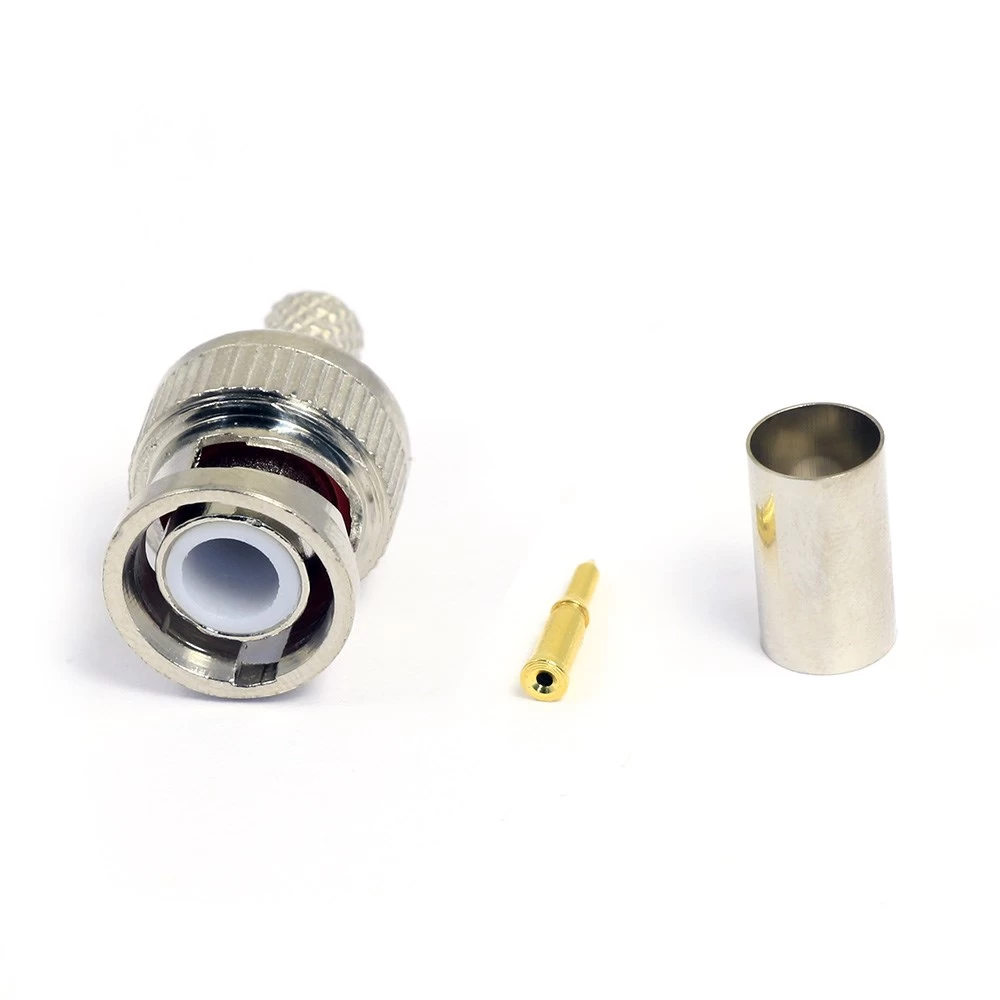

Разъем BNC штекер обжимной, прямой AMATEK AVC-BNC-MCR59

Обжимной BNC-разъем для профессиональных коаксиальных соединений

Обжимной BNC-коннектор — это профессиональный разъем для создания надежных и долговечных соединений в коаксиальных линиях с волновым сопротивлением 50 и 75 Ом. Предназначен для монтажа на кабели наружным диаметром 6±0,2 мм (такие как RG-59, RK-75-4) и используется в системах видеонаблюдения, измерительной аппаратуре и телекоммуникационном оборудовании. Разъем обеспечивает качественную передачу сигнала за счет точного волнового согласования и механической прочности обжимного соединения.

Конструкция и технология монтажа

Коннектор использует байонетный механизм фиксации (стандарт Bayonet Neill-Concelman), что обеспечивает быстрое и надежное соединение. Монтаж осуществляется с помощью специализированных обжимных клещей для коаксиальных кабелей, которые равномерно деформируют обжимную втулку, создавая неразъемное и устойчивое к вибрациям соединение. Такая технология обеспечивает оптимальный электрический контакт и защиту от внешних воздействий.

Технические характеристики

• Тип разъема: BNC штырь (male) обжимной


• Тип фиксации: Байонетное соединение (поворот на 90°)


• Волновое сопротивление: 50 / 75 Ом


• Диапазон частот: 0–1 ГГц


• Диаметр кабеля: 6±0,2 мм (совместим с RG-59, RK-75-4 и аналогами)


• Центральный контакт: Латунь с позолотой


• Материал корпуса: Цинк с никелевым покрытием


• Обжимная втулка: Никелированная латунь


• Рабочая температура: от -40°C до +80°C


• Стандарт: MIL-PRF-39012, IEC 61169-8

Преимущества

• Максимальная надежность: Обжимное соединение обеспечивает превосходную механическую прочность и устойчивость к вибрациям


• Отличные электрические характеристики: Позолоченный центральный контакт минимизирует сопротивление и предотвращает окисление


• Климатическая устойчивость: Никелевое покрытие корпуса и втулки защищает от коррозии в условиях перепадов температуры и влажности


• Долговечность: Рассчитан на многократное подключение/отключение без ухудшения характеристик


• Стабильность импеданса: Точное соответствие волновому сопротивлению 50/75 Ом минимизирует отражения сигнала


• Профессиональный результат: Обеспечивает качество соединения, соответствующее требованиям телекоммуникационных стандартов

Области применения

• Профессиональные системы видеонаблюдения (AHD, TVI, CVI, SDI)


• Подключение измерительного оборудования (осциллографы, анализаторы спектра)


• Телекоммуникационные системы и антенно-фидерные устройства


• Студийное видеооборудование и системы видеотрансляции


• Промышленные системы сбора данных и управления


• Медицинское диагностическое оборудование

Инструкция по обжиму

1. Подготовьте кабель: снимите внешнюю изоляцию на 12 мм, не повредив экран


2. Аккуратно расправьте экранирующую оплетку и отогните ее назад


3. Снимите внутреннюю изоляцию с центральной жилы на 4–5 мм


4. Наденьте обжимную втулку на кабель


5. Вставьте центральную жилу в контакт разъема до упора


6. Распределите экран по корпусу разъема, убедившись в контакте по всей окружности


7. Наденьте обжимную втулку и выполните обжим специализированным инструментом


8. Проверьте качество обжима и отсутствие короткого замыкания

Требования к инструменту

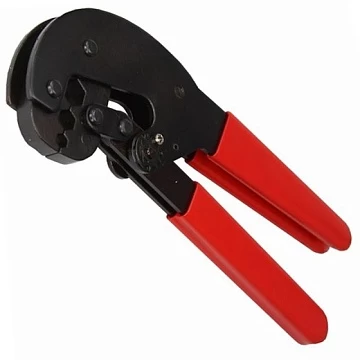

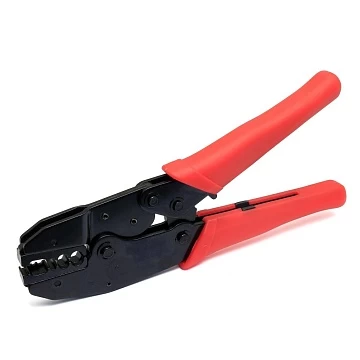

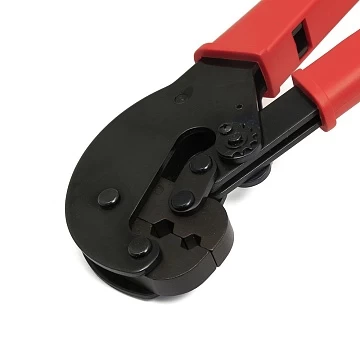

• Используйте специализированные обжимные клещи для BNC-разъемов


• Инструмент должен соответствовать диаметру обжимной втулки (6 мм)


• Рекомендуется использовать кримперы с храповым механизмом для контроля усилия


• Для проверки качества соединения используйте кабельный тестер или мультиметр

Сравнение с другими типами BNC-разъемов

• Накручивающиеся: Проще в монтаже, но менее надежны при вибрациях


• Винтовые: Не требуют специального инструмента, но менее стабильны


• Пайные: Максимальная надежность, но требуют навыков пайки


• Обжимные: Оптимальное сочетание надежности и технологичности монтажа

Рекомендации по эксплуатации

• При проектировании систем учитывайте затухание сигнала на используемых частотах


• Для цифровых сигналов (HD-SDI) используйте разъемы с точным соблюдением 75 Ом


• Регулярно проверяйте состояние разъемов в ответственных системах


• При использовании в агрессивных средах применяйте дополнительные средства защиты


• Для критически важных соединений выполняйте тестирование каждого смонтированного разъема

Обжимной BNC-разъем — это профессиональное решение для создания высококачественных коаксиальных соединений. Его использование обеспечивает долговременную стабильность параметров передачи сигнала, что особенно важно в профессиональных системах видеонаблюдения, измерительных комплексах и телекоммуникационных приложениях, где надежность и качество соединения являются критическими факторами.
