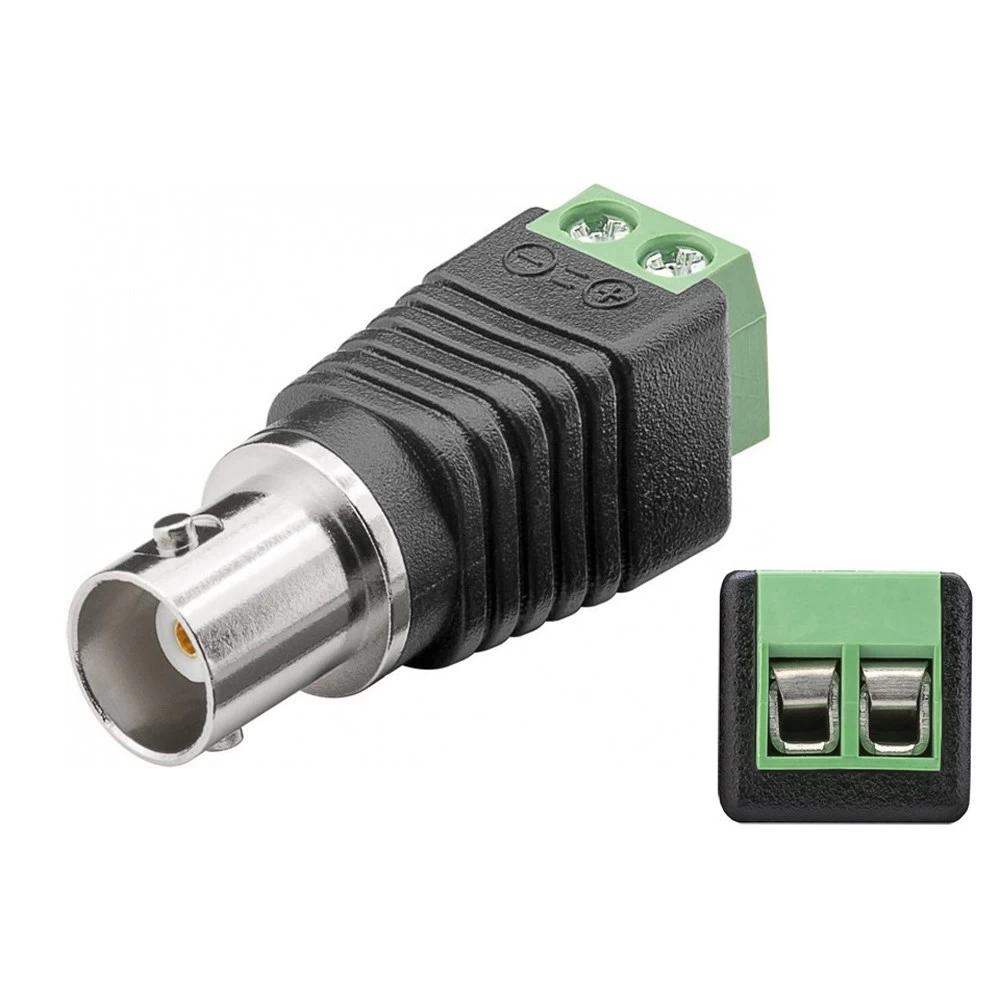

Разъем BNC гнездо с клеммной колодкой под винт AMATEK AVC-BNC-FT

Гнездо BNC с клеммной колодкой для панельного монтажа

Гнездо BNC с винтовой клеммной колодкой предназначено для установки на лицевые панели оборудования, распределительные щиты или корпуса устройств для организации разъемного подключения коаксиальных линий. Оно служит конечной точкой подключения для BNC-штекеров, обеспечивая надежное соединение с системами видеонаблюдения, измерительной аппаратурой и другим радиочастотным оборудованием.

Конструкция и принцип установки

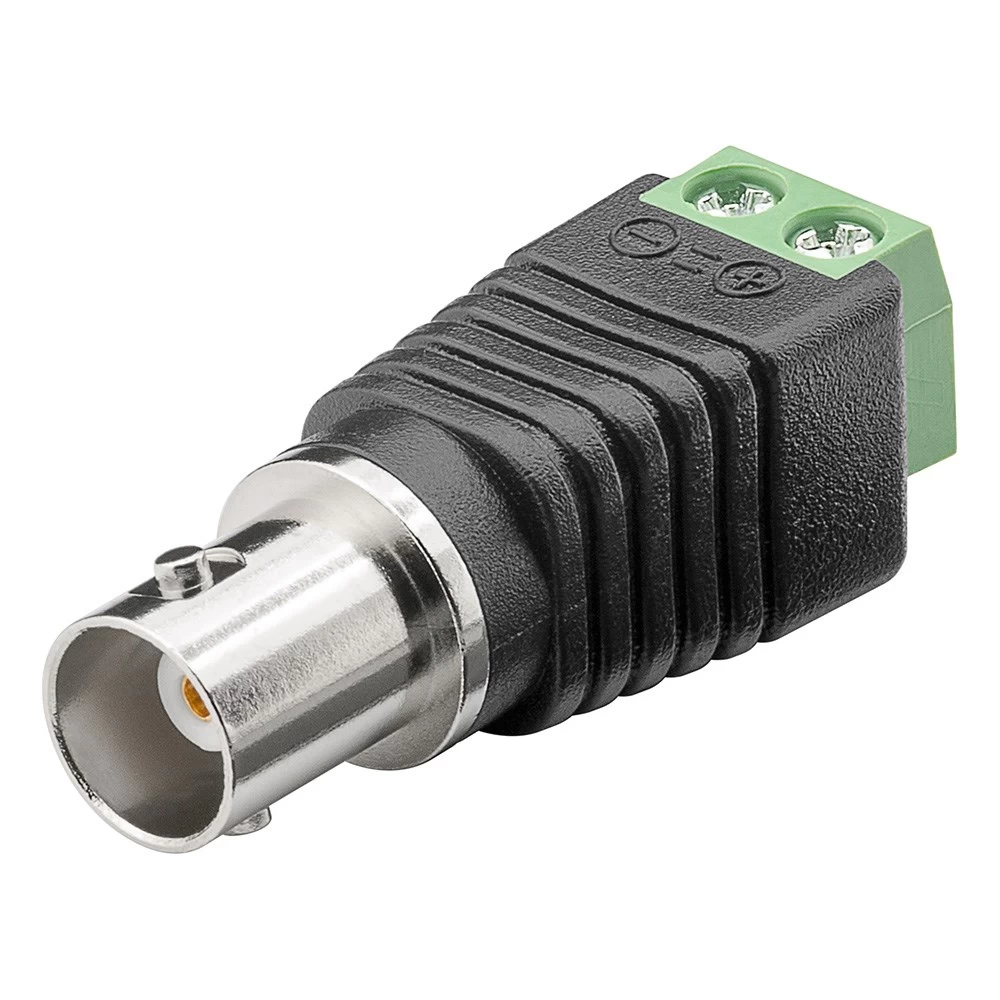

Разъем представляет собой BNC-гнездо (тип "мама") с интегрированной клеммной колодкой на задней стороне. Крепление осуществляется через монтажное отверстие с фиксацией гайкой, а подключение кабеля — с помощью винтовых зажимов к центральному и внешнему контакту. Эта конструкция позволяет устанавливать разъем на оборудование без пайки, используя только отвертку и гаечный ключ. Никелевое покрытие контактов и ударопрочный пластиковый корпус обеспечивают долговечность в различных условиях эксплуатации.

Технические характеристики

• Тип разъема: BNC-гнездо (female) с клеммной колодкой


• Тип фиксации: Байонетная (поворотная) для соединения со штекером


• Способ монтажа: Панельный, через отверстие с фиксационной гайкой


• Подключение кабеля: Винтовые клеммы


• Волновое сопротивление: 75 Ом (стандарт для видеосистем)


• Диапазон частот: до 1 ГГц


• Материал контактов: Латунь с никелевым покрытием


• Материал корпуса: Ударопрочный пластик с металлической обоймой


• Рабочая температура: от -30°C до +80°C


• Совместимость: Все стандартные BNC-штекеры (male)

Преимущества

• Простой монтаж: Установка на панель и подключение проводов выполняется обычными инструментами


• Ремонтопригодность: Возможность быстрой замены без демонтажа всего оборудования


• Надежное соединение: Байонетная фиксация обеспечивает плотный контакт и защиту от вибраций


• Климатическая устойчивость: Никелевое покрытие защищает от коррозии в условиях перепадов температуры и влажности


• Универсальность: Подходит для различных типов коаксиальных кабелей


• Экономия времени: Быстрая установка и замена по сравнению с паяными разъемами

Области применения

• Установка на корпуса видеорегистраторов, мониторов и коммутационных панелей


• Монтаж на распределительные щиты систем видеонаблюдения и безопасности


• Оборудование измерительных лабораторий и тестовых стендов


• Производство самодельного электронного оборудования и прототипов


• Ремонт и модернизация промышленного оборудования с коаксиальными интерфейсами


• Организация точек доступа в учебных классах и демонстрационных установках

Инструкция по установке

1. Подготовьте монтажное отверстие соответствующего диаметра на панели оборудования


2. Пропустите кабель через отверстие и зачистите его конец


3. Установите разъем в отверстие с лицевой стороны панели


4. Закрепите разъем с обратной стороны панели с помощью фиксирующей гайки


5. Подключите центральную жилу кабеля к центральному контакту клеммной колодки


6. Подключите экранирующую оплетку к внешнему контакту клеммной колодки


7. Надежно затяните винты клемм, обеспечивая хороший контакт


8. Проверьте надежность крепления разъема на панели

Сравнение с альтернативными решениями

• Пайные BNC-гнезда: Требуют пайки, более надежны, но сложнее в замене


• Обжимные BNC-гнезда: Требуют обжимного инструмента, прочное соединение


• BNC-гнездо с клеммной колодкой: Простейший монтаж, легко заменяется


• Готовые кабели с разъемами: Удобны, но ограничивают гибкость конфигурации


• Пластиковые BNC-гнезда: Легче, но менее долговечны чем металлические

Рекомендации по эксплуатации

• При частом подключении/отключении штекеров периодически проверяйте надежность внутренних соединений


• Для использования в условиях повышенной вибрации дополнительно зафиксируйте кабель стяжками


• При установке на уличное оборудование обеспечьте дополнительную защиту от прямого попадания влаги


• Избегайте чрезмерных усилий при подключении штекера, чтобы не повредить байонетный механизм


• Регулярно очищайте контакты разъема от пыли и окислов при обслуживании оборудования

Гнездо BNC с клеммной колодкой — это практичное решение для организации разъемных подключений на оборудовании и распределительных панелях. Простота монтажа, надежность и ремонтопригодность делают его идеальным выбором для систем видеонаблюдения, измерительной техники и других применений, где требуется частое подключение и отключение коаксиальных линий.
