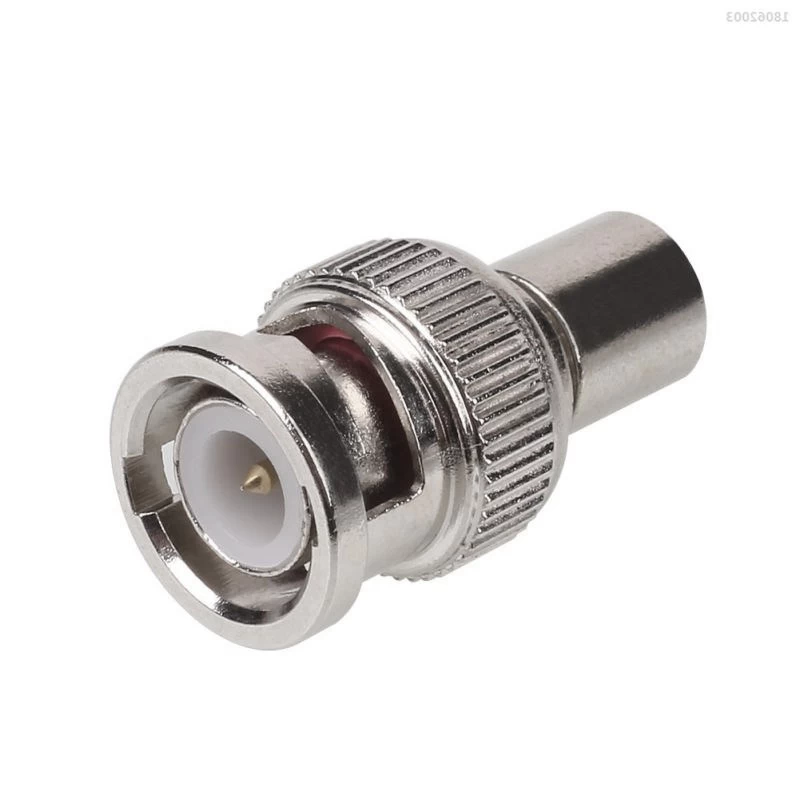

Переходник BNC штекер - RCA гнездо AMATEK AVC-BNCM-RCAF

Переходник BNC-папа — RCA-мама для соединения видеооборудования

Переходник BNC-папа на RCA-мама предназначен для совмещения оборудования с различными типами видеоразъемов. Это простое и эффективное решение позволяет подключить устройства с BNC-интерфейсом (системы видеонаблюдения, измерительные приборы) к технике с RCA-входами (телевизоры, мониторы, видеомагнитофоны, некоторые виды регистраторов). Переходник обеспечивает согласование сигнала и сохраняет качество передачи видео по коаксиальному соединению.

Конструкция и технические особенности

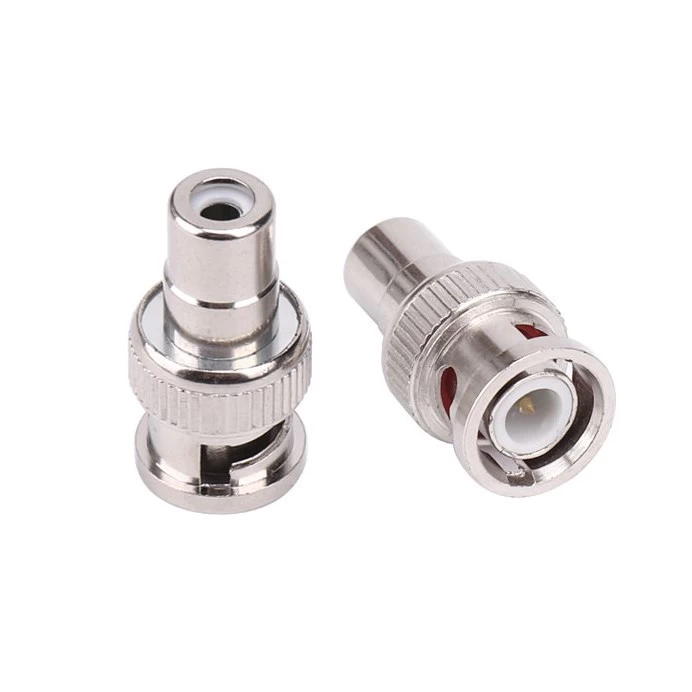

Переходник выполнен в виде прямого цилиндра с BNC-штекером (папа) с одной стороны и RCA-гнездом (мама) с другой. Центральный контакт изготовлен из латуни с никелевым покрытием, что обеспечивает отличную проводимость и защиту от окисления. Корпус из цинка с никелевым покрытием гарантирует механическую прочность и устойчивость к коррозии. Изолятор из полиоксиметилена (POM) обладает высокими диэлектрическими свойствами и стабилен в широком температурном диапазоне.

Технические характеристики

• Тип разъемов: BNC-папа (male) → RCA-мама (female)


• Исполнение: Прямое (in-line adapter)


• Импеданс: 75 Ом (оптимизирован для видеосигналов)


• Диапазон частот: до 1 ГГц


• Материал центрального контакта: Латунь с никелевым покрытием


• Материал корпуса: Цинк с никелевым покрытием


• Материал изолятора: Полиоксиметилен (POM)


• Покрытие: Никелевое (повышенная долговечность и коррозионная стойкость)


• Рабочая температура: от -40°C до +80°C

Преимущества

• Универсальное соединение: Позволяет стыковать разнородное оборудование без замены кабелей


• Минимальные потери сигнала: Согласованный импеданс 75 Ом обеспечивает качественную передачу видео


• Надежность и долговечность: Никелевое покрытие всех металлических частей защищает от коррозии и износа


• Прочность конструкции: Цинковый корпус устойчив к механическим воздействиям


• Стабильность в любых условиях: Широкий рабочий температурный диапазон позволяет использовать как внутри помещений, так и на улице


• Простота использования: Не требует питания или дополнительных настроек

Области применения

• Подключение аналоговых камер видеонаблюдения (CVBS) к телевизорам или мониторам с RCA-входом


• Соединение старого видеооборудования (видеомагнитофоны, DVD-проигрыватели) с системами видеонаблюдения


• Использование в составе патч-кордов для тестирования и диагностики видеотрасс


• Подключение измерительных приборов (осциллографы, анализаторы) к видеооборудованию


• Адаптация профессионального видеооборудования для бытового использования


• Ремонт и восстановление линий связи с разными типами разъемов

Инструкция по использованию

1. Убедитесь, что на коаксиальном кабеле установлен соответствующий разъем (BNC-гнездо или RCA-штекер)


2. Подключите BNC-сторону переходника к соответствующему гнезду на камере или другом оборудовании


3. Вставьте RCA-штекер от кабеля монитора или телевизора в гнездо переходника


4. Для надежной фиксации BNC-соединения поверните разъем на 90 градусов до щелчка


5. Убедитесь, что соединения плотные и не разболтаны


6. При использовании на улице рекомендуется дополнительная защита от влаги

Важные технические примечания

• Переходник предназначен в первую очередь для передачи аналоговых видеосигналов (композитное видео)


• Импеданс 75 Ом оптимален для видеоприменений, но может использоваться и для некоторых аудиосигналов


• Для цифровых сигналов высокой четкости (HD-SDI) рекомендуется использовать специализированные переходники


• При передаче сигнала на большие расстояния возможны потери, которые можно компенсировать усилителями


• Рекомендуется избегать последовательного соединения нескольких переходников для минимизации потерь

Сравнение с альтернативными решениями

• Замена кабеля: Полная замена кабеля на нужный тип — надежнее, но дороже и требует времени


• Два отдельных переходника: Использование BNC-BNC и RCA-RCA переходников с промежуточным кабелем — более гибко, но добавляет лишние соединения


• Переходник BNC-RCA: Прямое соединение — минимальные потери, быстрое решение


• Паяное соединение: Пайка разъемов непосредственно — самое надежное, но требует навыков и времени


• Готовый переходной кабель: Кабель с разъемами разных типов — удобно, но менее универсально

Переходник BNC-папа — RCA-мама является незаменимым инструментом в арсенале монтажника систем видеонаблюдения, телевизионного инженера или технического специалиста, работающего с разнотипным видеооборудованием. Его надежность, универсальность и простота использования делают его оптимальным решением для быстрой адаптации соединений без потери качества сигнала.
