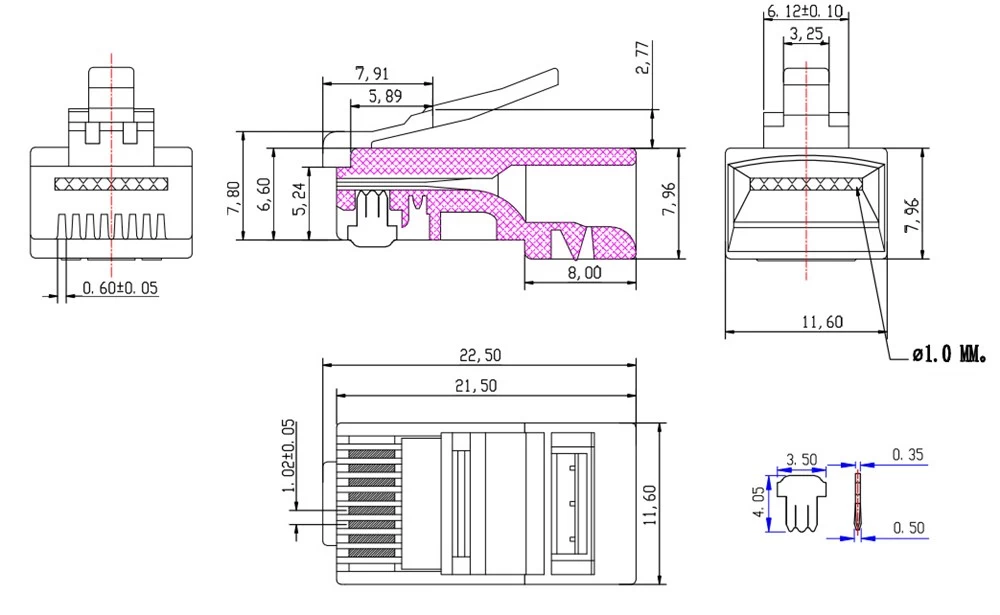

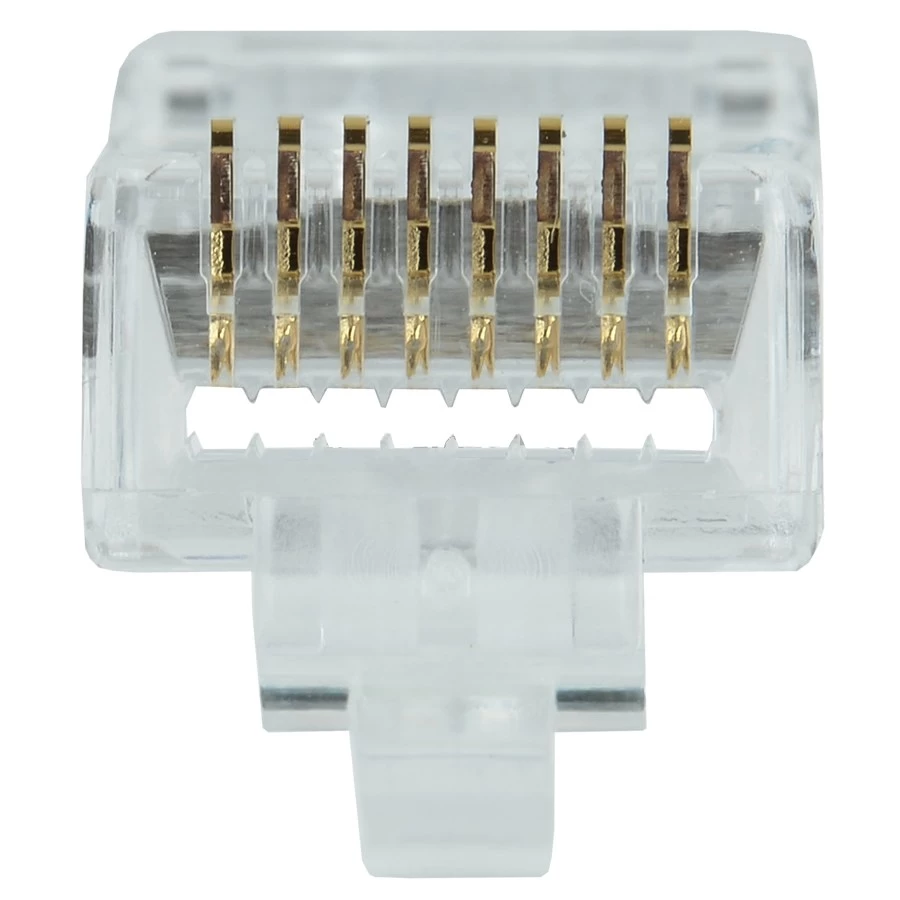

Разъем RJ-45 штекер, сквозной, 8p8c AMATEK AVC-RJ45-MPT

Сквозной разъем RJ-45 (8P8C) Cat5e для профессионального монтажа сетей

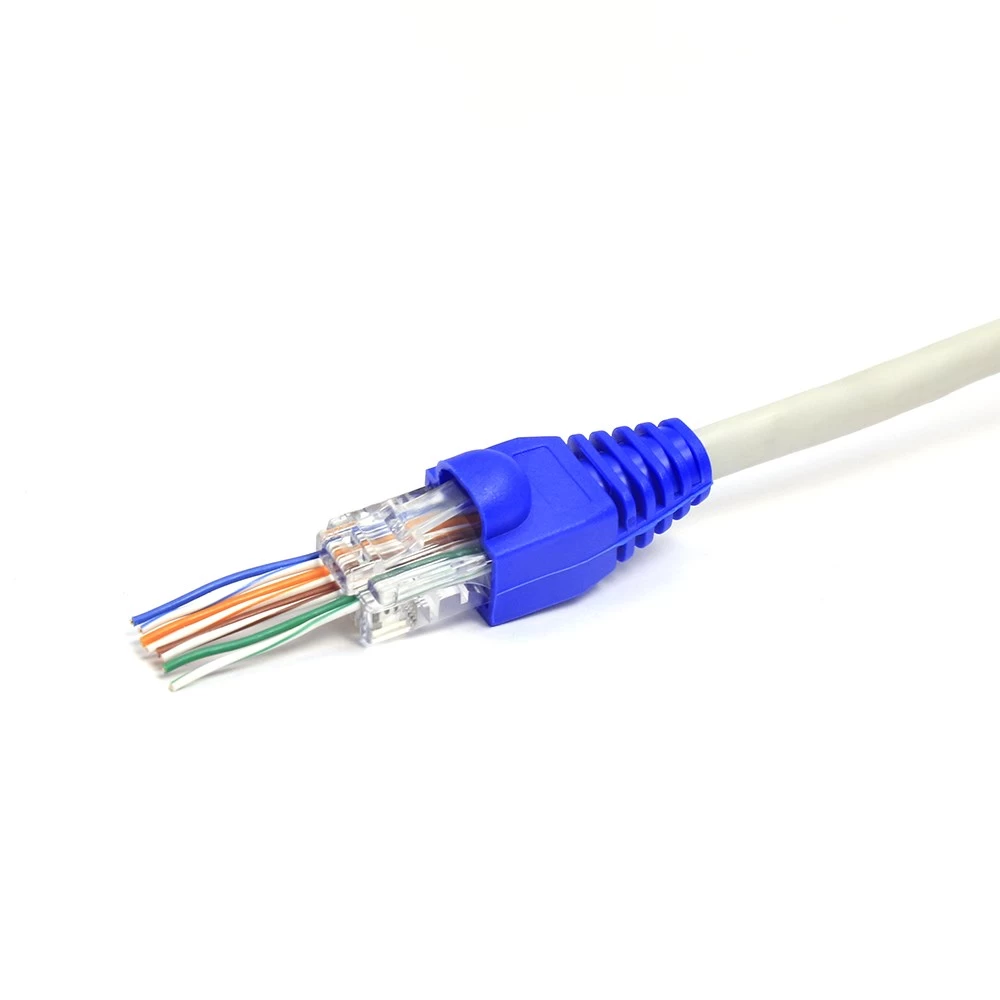

Сквозной разъем RJ-45 стандарта 8P8C предназначен для оконцевания витой пары категории Cat5e с использованием технологии сквозного обжима. Эта конструкция значительно упрощает монтаж, позволяя пропустить жилы кабеля через корпус коннектора для визуального контроля порядка проводников перед обжимом, что снижает риск ошибок при заделке.

Конструктивные особенности сквозного подключения

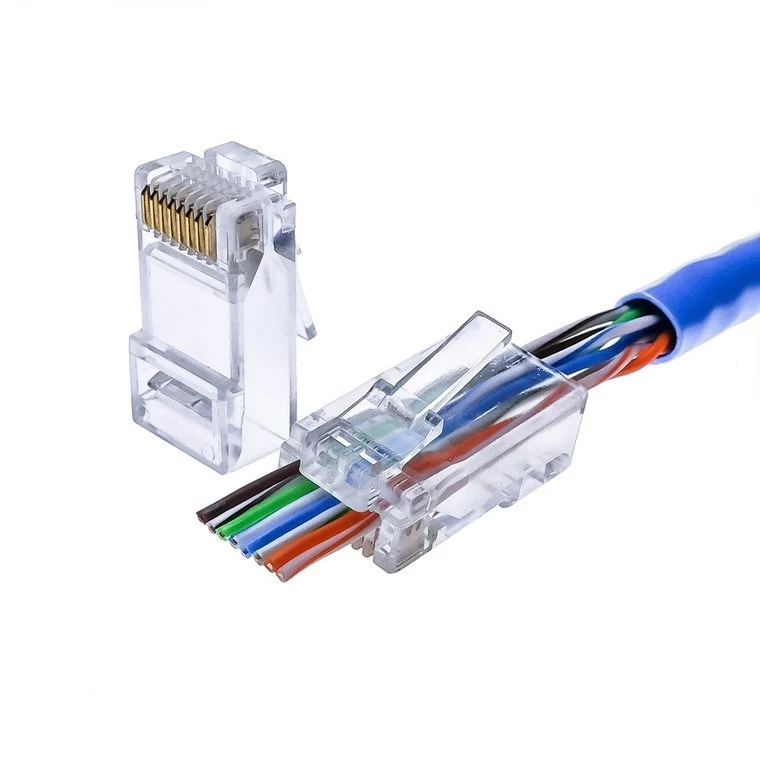

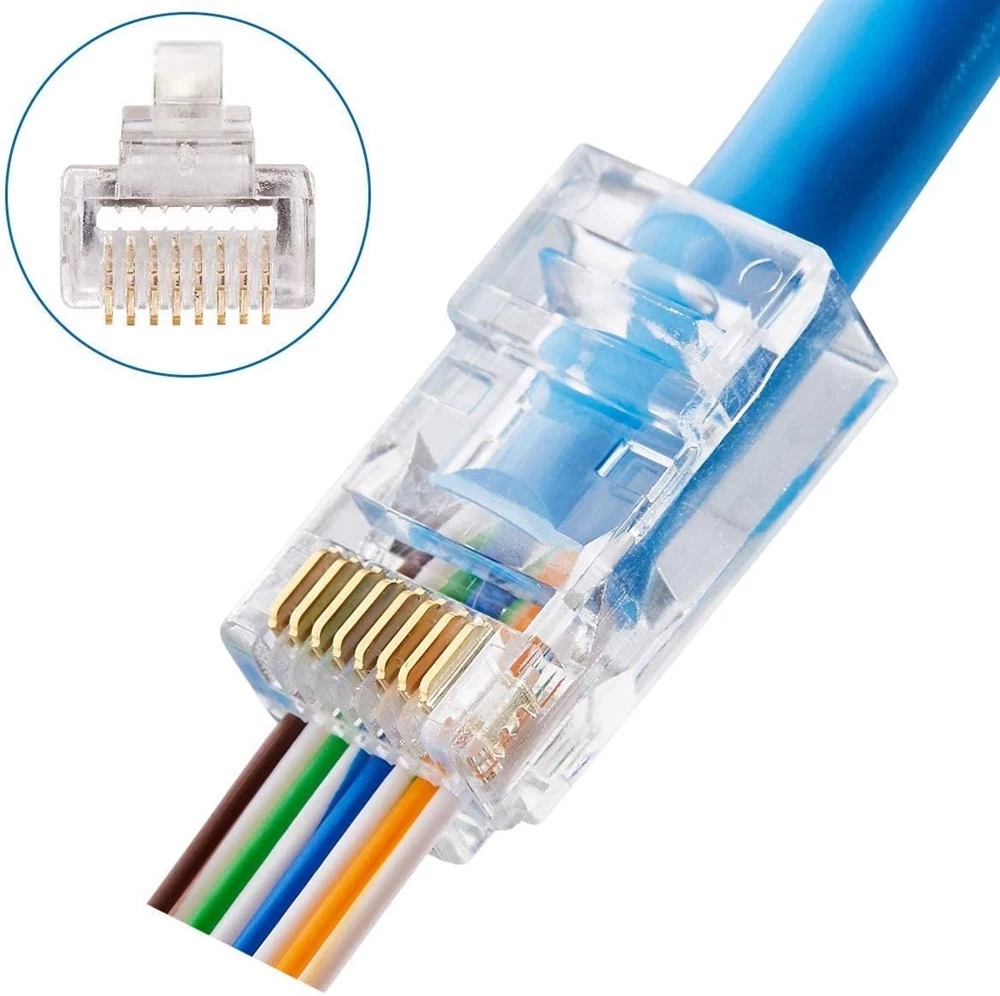

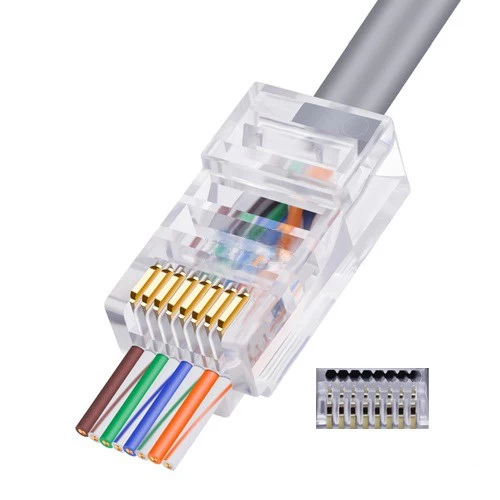

Коннектор оснащен контактами с тройным ножом из латуни H65, что обеспечивает надежное соединение как с одножильными, так и с многожильными кабелями. Сквозная конструкция позволяет пропустить подготовленные проводники через разъем, визуально убедиться в правильности раскладки по стандарту T568A/T568B, и только затем выполнить обжим, обрезая излишки жил специальным инструментом.

Ключевые технические характеристики

• Тип разъема: RJ-45 сквозной (8P8C)


• Категория кабеля: Cat5e (до 1 Гбит/с)


• Материал контактов: Латунь H65 с тройным ножом


• Покрытие контактов: Никелевое/золотое 50 мкм


• Прочность соединения: Выдерживает нагрузку на растяжение ≥ 9 кг


• Механическая долговечность: 500 циклов подключения/отключения


• Температурный диапазон: от -40°C до +85°C


• Совместимость: Одножильные (solid) и многожильные (stranded) кабели

Преимущества сквозной технологии

• Простота монтажа: Визуальный контроль расположения жил перед обжимом


• Снижение ошибок: Минимизация перекрестов и неправильных раскладок


• Надежный контакт: Тройной нож гарантирует качественное соединение с жилой


• Универсальность: Подходит для всех типов кабелей витой пары Cat5e


• Профессиональный результат: Идеальная заделка даже для начинающих монтажников


• Долговечность: Никелевое покрытие защищает от окисления и коррозии

Области применения

• Профессиональный монтаж структурированных кабельных систем (СКС)


• Изготовление патч-кордов для серверных и коммутационных шкафов


• Подключение IP-камер систем видеонаблюдения и безопасности


• Организация рабочих мест в офисных сетях


• Ремонт и восстановление поврежденных сетевых соединений


• Образовательные учреждения и учебные курсы по сетевому монтажу

Инструкция по монтажу сквозного разъема

1. Снимите внешнюю изоляцию кабеля на длину 20-25 мм


2. Раскрутите и выровняйте пары проводников в соответствии со схемой T568A или T568B


3. Обрежьте проводники на одной линии, оставив 12-15 мм от края изоляции


4. Вставьте подготовленные жилы в сквозные каналы разъема до упора


5. Убедитесь, что порядок проводников соответствует выбранному стандарту


6. Используя обжимной инструмент для сквозных разъемов, выполните обжим


7. Инструмент автоматически обрежет излишки проводников, выступающие из коннектора


8. Проверьте соединение кабельным тестером

Сравнение с традиционными разъемами

• Традиционный разъем: Требует точной длины зачистки; ошибки в длине приводят к плохому контакту


• Сквозной разъем: Допускает небольшие вариации длины; излишки срезаются при обжиме


• Традиционный разъем: Ограниченный визуальный контроль расположения жил


• Сквозной разъем: Полная видимость порядка проводников перед фиксацией


• Традиционный разъем: Больше вероятность ошибок для начинающих


• Сквозной разъем: Упрощенный процесс, подходит для специалистов любого уровня

Сквозной разъем RJ-45 Cat5e — это современное решение для профессионального монтажа сетевых соединений, сочетающее надежность, простоту установки и минимальный процент брака при заделке. Идеальный выбор для системных интеграторов, монтажников СКС и IT-специалистов, ценящих время и качество выполнения работ.
