Монтажный комплект RJ45 влагозащищенный AMATEK AVC-RJ45FFW

Защищенный соединитель для сетевых кабелей Ethernet

Влагозащищенный переходник формата RJ-45 «гнездо-гнездо» предназначен для надежного и герметичного соединения двух патч-кордов или отрезков кабеля витой пары в структурированных кабельных системах (СКС). Устройство обеспечивает сохранение целостности сетевого соединения в условиях повышенной влажности, запыленности и при перепадах температур, что делает его незаменимым для уличных инсталляций и монтажа в промышленных средах.

Конструкция и защита

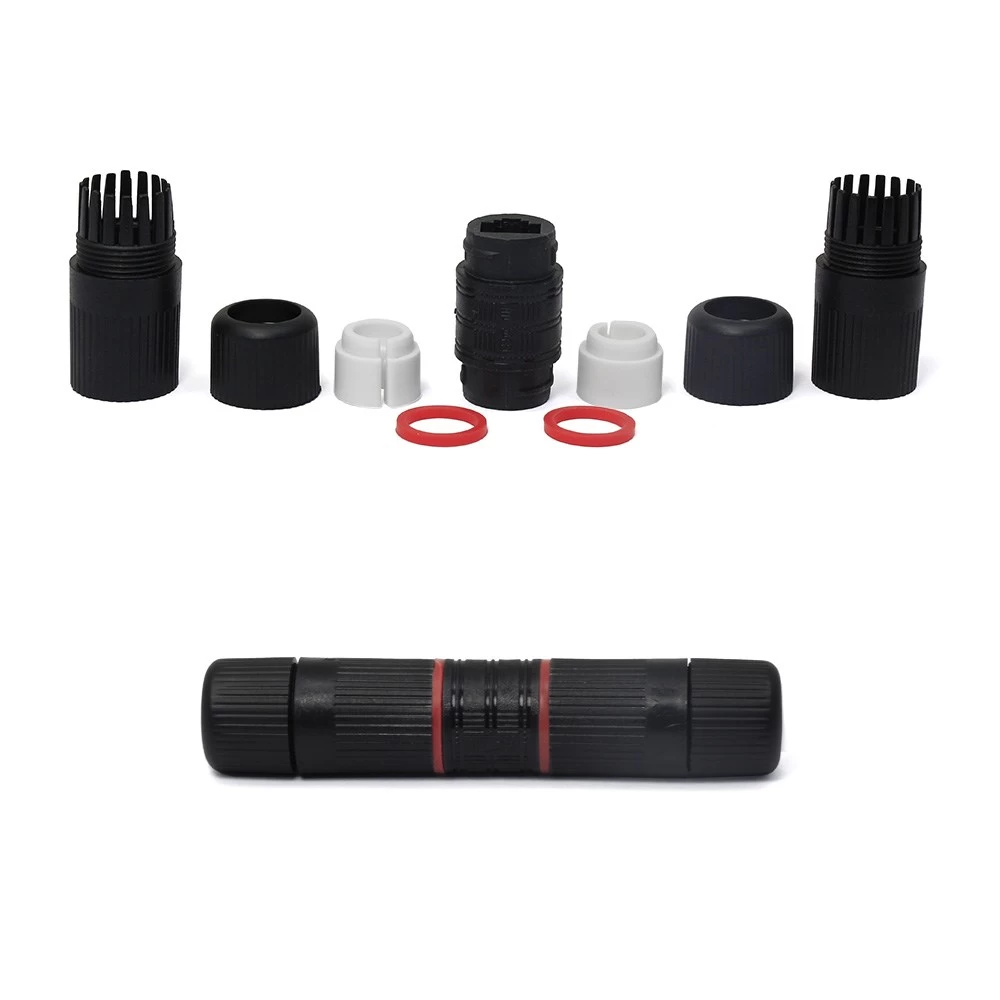

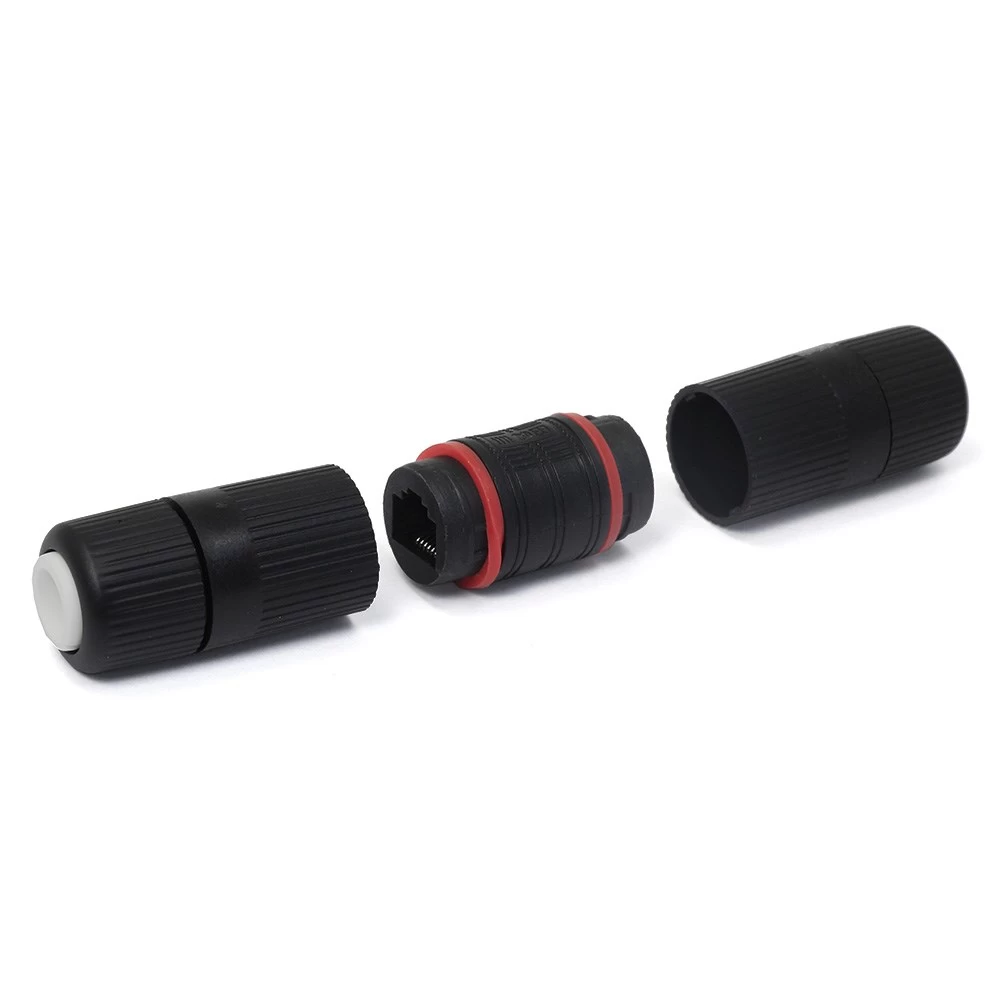

Переходник выполнен в виде компактного цилиндра с двумя портами RJ-45 (8P8C) и внутренним переходным контактом. Корпус из ударопрочной пластмассы герметично запаян, а места ввода кабелей оснащены резиновыми сальниками, которые обжимаются специальными гайками, обеспечивая степень защиты IP67. Это означает полную защиту от проникновения пыли и возможность кратковременного погружения в воду на глубину до 1 метра.

Технические характеристики

• Тип переходника: RJ-45 гнездо (female) — RJ-45 гнездо (female)


• Стандарт: 8P8C, категория 5e/6 (поддерживает скорости до 1 Гбит/с)


• Класс защиты: IP67 (пыленепроницаемость и защита от кратковременного погружения в воду)


• Материал корпуса: Ударопрочная пластмасса


• Габаритные размеры: Ø22 × 110 мм


• Рабочая температура: от -30°C до +70°C


• Тип фиксации кабеля: Резьбовые соединения с сальниками

Преимущества

• Надежная защита от среды: Класс IP67 гарантирует стабильную работу соединения под дождем, снегом, в условиях высокой влажности и запыленности.


• Широкий температурный диапазон: Сохраняет работоспособность в сильный мороз и жару, подходит для большинства климатических зон.


• Прочность и долговечность: Прочный пластиковый корпус устойчив к механическим воздействиям и ультрафиолету.


• Универсальность: Позволяет быстро нарастить длину кабеля, выполнить ремонт разрыва или подключить оборудование без замены всей линии.


• Простота монтажа: Для установки не требуется специальный инструмент — достаточно завести кабели и закрутить обжимные гайки.

Области применения

• Соединение кабелей IP-видеонаблюдения при уличной прокладке (для камер, установленных на столбах, фасадах).


• Организация защищенных сетевых подключений на промышленных объектах, в цехах, на складах.


• Создание временных или постоянных сетевых линий в условиях повышенной влажности (тоннели, подвалы, парковки).


• Ремонт и сращивание поврежденного кабеля витой пары с сохранением защиты линии.


• Подключение активного сетевого оборудования (коммутаторов, точек доступа) в неблагоприятных внешних условиях.

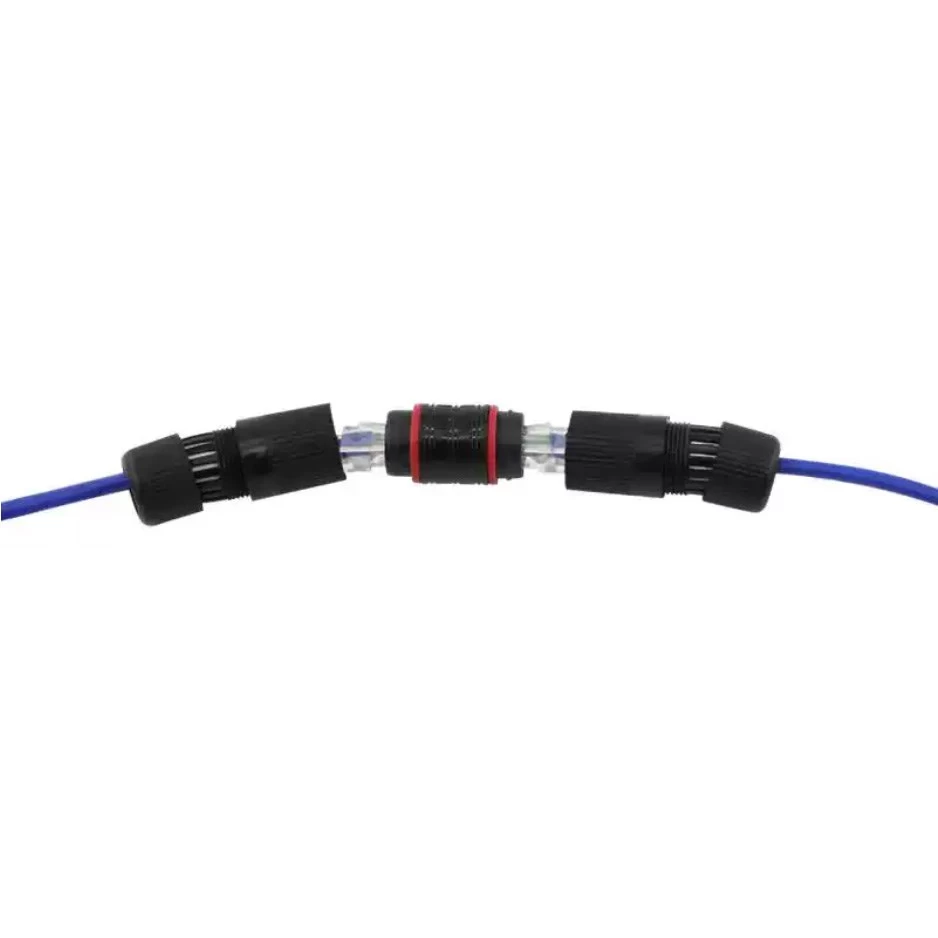

Инструкция по герметичному монтажу

1. Наденьте обжимные гайки и резиновые сальники на оба соединяемых кабеля.


2. Обрежьте и обожмите кабели коннекторами RJ-45, если это необходимо.


3. Вставьте коннекторы в соответствующие порты переходника до характерного щелчка.


4. Продвиньте резиновые сальники по кабелю вплотную к корпусу переходника.


5. Наденьте и равномерно затяните обжимные гайки на резьбу корпуса, обеспечивая плотное прилегание сальников.


6. Убедитесь, что соединение герметично и кабели надежно зафиксированы.

Этот влагозащищенный переходник — профессиональное решение для обеспечения бесперебойной работы сетевой инфраструктуры в любых внешних условиях. Он устраняет главную уязвимость уличных инсталляций — место соединения кабелей, значительно повышая надежность и срок службы всей системы.
