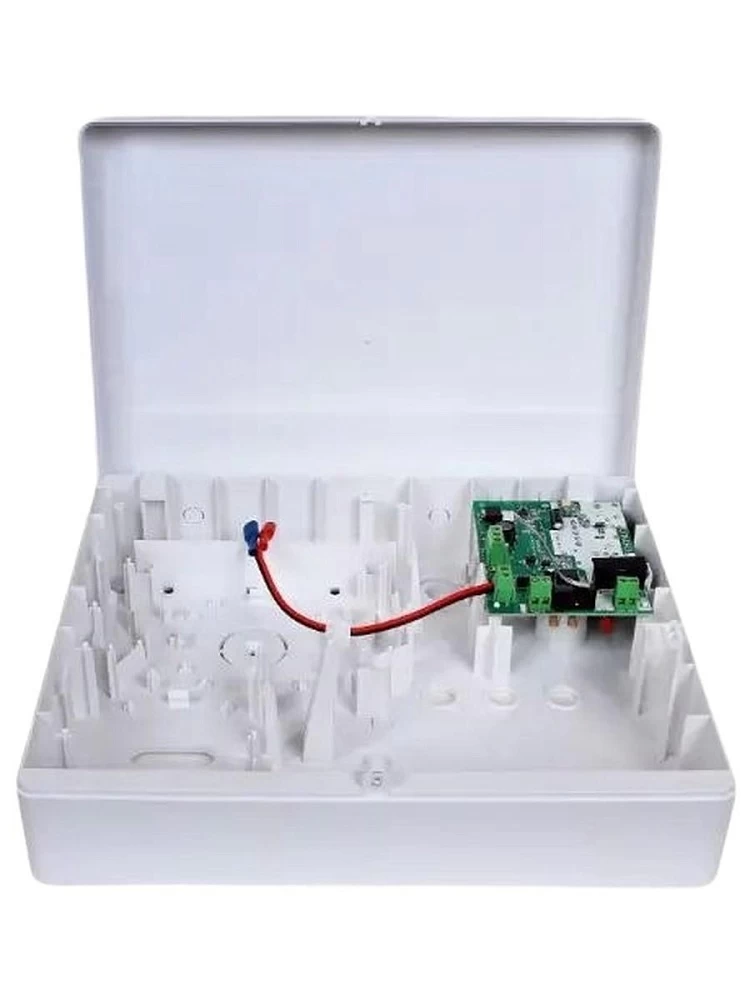

Блок резервного питания «Ритм БРП 12В 2.5А» (BP-2.5-X ver.1)

Блок резервного питания «Ритм БРП 12В 2.5А» (BP-2.5-X ver.1) — это резервированный источник питания, предназначенный для обеспечения бесперебойной работы систем охранно-пожарной сигнализации, контроля доступа и другого оборудования при отключении сетевого напряжения 220В. Устройство обеспечивает стабильное выходное напряжение и комплексную защиту подключенных аккумуляторов и нагрузки.

Данная модель в версии BP-2.5-X ver.1 представляет собой законченное устройство в собственном корпусе, отличающееся от других версий блока, например, в корпусе «Контакт». Ее ключевые преимущества — надежная работа в широком диапазоне входных напряжений, номинальный выходной ток 2.5А (с максимальным до 3А) и интеллектуальная защита от глубокого разряда аккумулятора.

Ключевые возможности и преимущества

• Бесперебойное резервное питание 12В — обеспечивает непрерывную работу охранных панелей, датчиков и другого оборудования при пропадании сетевого напряжения 220В, автоматически переключаясь на питание от аккумулятора.


• Номинальный ток нагрузки 2.5А с пиковым значением до 3А — позволяет питать несколько устройств или оборудование с повышенным пусковым током, оставаясь в рамках штатного режима работы.


• Полный комплекс встроенных защит — устройство оснащено электронной защитой от короткого замыкания в нагрузке, защитой аккумулятора от глубокого разряда и может иметь защиту от переполюсовки АКБ.


• Светодиодная индикация режимов работы — наглядные индикаторы «Наличие сети», «Работа от АКБ» и «Авария» позволяют мгновенно оценить текущее состояние системы.


• Широкий диапазон рабочих температур — устройство стабильно работает при температурах от -25°C до +50°C, что позволяет использовать его в неотапливаемых помещениях.


• Выход контроля наличия питания — наличие выхода типа «открытый коллектор» для сигнализации о пропадании сетевого напряжения, что позволяет интегрировать блок в сложные системы мониторинга.

Технические характеристики (BP-2.5-X ver.1)

Тип устройства: Резервированный источник вторичного электропитания

Модель и версия: BP-2.5-X ver.1

Входное сетевое напряжение: 200…240 В, 50 Гц

Потребляемая мощность от сети: 51 ВА

Выходное напряжение (от сети): 13.8 В ±2.5%

Выходное напряжение (от АКБ): 10.8…13.8 В

Номинальный выходной ток: 2.5 А

Максимальный выходной ток: 3 А

Поддерживаемые аккумуляторы (АКБ): Свинцово-кислотные, 12 В, до 7 А·ч

Ток заряда АКБ: Не указан в источниках для данной версии*

Защита от короткого замыкания (КЗ): Да

Защита АКБ от глубокого разряда: Да (отключение при ~10.5 В)

Диапазон рабочих температур: -25…+50 °C

Габаритные размеры (ДхШхВ): 244 x 177 x 80 мм

Индикация: Светодиоды: «Наличие сети», «Работа от АКБ», «Авария»

Дополнительные выходы: Выход типа «открытый коллектор»: «Наличие сети»

*Примечание: Точное значение тока заряда для версии BP-2.5-X ver.1 в найденных источниках не указано. Для аналогичных блоков «Ритм» на 2.5А в других корпусах он составляет 0.15А или 0.3А. Рекомендуется уточнить в официальной документации.

Сравнение с другими версиями блоков питания «Ритм» 12В 2.5А

Важно отличать версию BP-2.5-X ver.1 от других распространенных исполнений. Ниже приведено сравнение ключевых параметров:

Принцип работы и сценарии использования

Принцип работы блока основан на автоматическом переключении между сетевым и аккумуляторным питанием. В штатном режиме устройство преобразует сетевое напряжение ~220В в стабилизированные 13.8В для нагрузки и поддерживает подключенную АКБ в заряженном состоянии. При пропадании сетевого напряжения переключение на аккумулятор происходит мгновенно и бесшумно. После восстановления сети блок автоматически возвращается в нормальный режим, восстанавливая заряд батареи.

Типичный сценарий использования — обеспечение резервного питания GSM-панели «Ритм Контакт», нескольких проводных датчиков и сирены в небольшом магазине или офисе. При отключении электроэнергии охранная система продолжает работать в автономном режиме, контролируя объект и сохраняя возможность передачи тревожных сообщений.

Области применения

• Системы охранно-пожарной сигнализации (ОПС).


• Автономные GSM-сигнализации и панели.


• Системы контроля доступа (СКУД) и видеонаблюдения.


• Оборудование телекоммуникационных шкафов.


• Прочие системы, требующие бесперебойного питания 12В.
