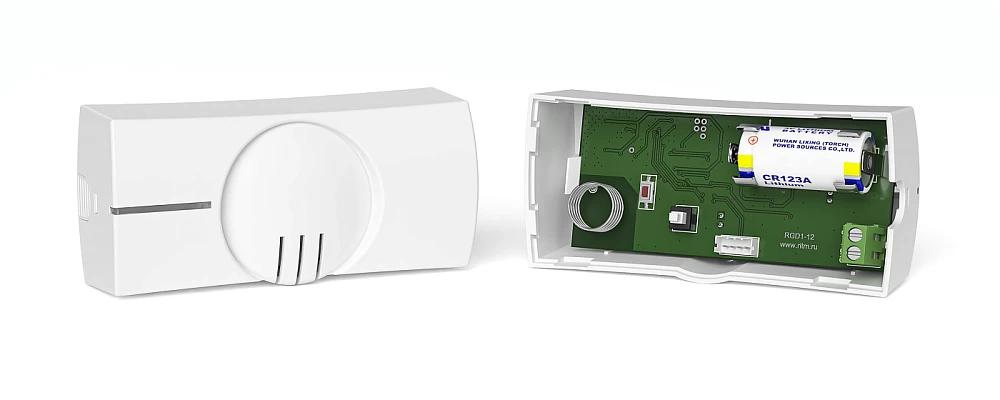

Извещатель акустический разбития стекла радиоканальный Ритм RGD

Радиоканальный акустический извещатель «RGD1» для обнаружения разбития стекла

Беспроводной датчик для защиты оконных и витражных конструкций, предназначенный для работы с охранными системами «Контакт» и «Мега». Обнаруживает звук бьющегося стекла с помощью встроенного акустического сенсора, формирует сигналы тревоги и передаёт их на центральную панель, обеспечивая надёжную защиту периметра без прокладки проводов.

Ключевые технические характеристики:

• Тип обнаружения: Акустический, анализ звукового спектра на характерные частоты разбития стекла.


• Контролируемые зоны: 1 основная (акустический сенсор) + 1 дополнительная (проводной вход для подключения другого датчика).


• Рабочая частота передачи: 433 МГц (стандартный диапазон для радиосистем «Ритм»).


• Дальность акустического обнаружения: До 9 метров от плоскости защищаемого стекла (типовой параметр).


• Питание: Автономное, от литиевой батареи (например, типа CR123A 3В).


• Срок службы элемента питания: До 3-5 лет в режиме ожидания (при нормальных условиях).


• Передаваемые сигналы: Тревога по основной зоне, тревога по дополнительной зоне, вскрытие корпуса (тампер), низкий заряд батареи.

Принцип работы и конструктивные особенности:

Алгоритм обработки сигнала:

• Микрофон улавливает звуковую волну.


• Встроенный процессор анализирует аудиосигнал, выделяя характерные спектральные компоненты ударной волны и звена бьющегося стекла.


• При совпадении с эталонным алгоритмом формируется цифровая тревожная посылка, которая передаётся по радиоканалу.

Дополнительные возможности:

• Проводной вход (доп. зона): Позволяет подключить, например, магнитоконтактный датчик (геркон) для контроля открытия этой же створки окна, создавая комплексную точку охраны.


• Защита от саботажа (тампер): Контролирует целостность корпуса устройства.


• Контроль питания: Регулярно проверяет напряжение батареи и отправляет предупреждение до её полного разряда.

Технические параметры и совместимость:

• Диапазон рабочих температур: От -10°C до +40°C


• Чувствительность: Регулируемая, как правило, несколько уровней для адаптации к разной фоновой шумовой обстановке.


• Индикация: Светодиод для отображения статуса «Норма», «Тревога», «Разряд».


• Крепление: На стену или потолок с помощью кронштейна, направление на защищаемое стекло.

Совместимые охранные системы:

• Все радиоканальные приборы серии «Контакт» (GSM-14, GSM-16 и др.).


• Все приборы серии «Мега» с поддержкой радиоканала.

*Важная техническая информация:

• * Извещатель требует обязательной регистрации («прописки») в памяти совместимой охранной панели.


• * Чувствительность необходимо настраивать в соответствии с инструкцией после монтажа, чтобы избежать ложных срабатываний от посторонних звуков (звон посуды, громкий стук).


• * Эффективность обнаружения зависит от правильной ориентации датчика относительно защищаемого стекла и отсутствия звукопоглощающих препятствий (тяжёлые шторы).


• * Датчик предназначен для контроля стёкол определённой толщины и типа (обычное, закалённое, многослойное). Рекомендуется тестирование на реальном остеклении объекта.


• * Монтаж и настройка должны проводиться квалифицированным специалистом в области охранных систем.
