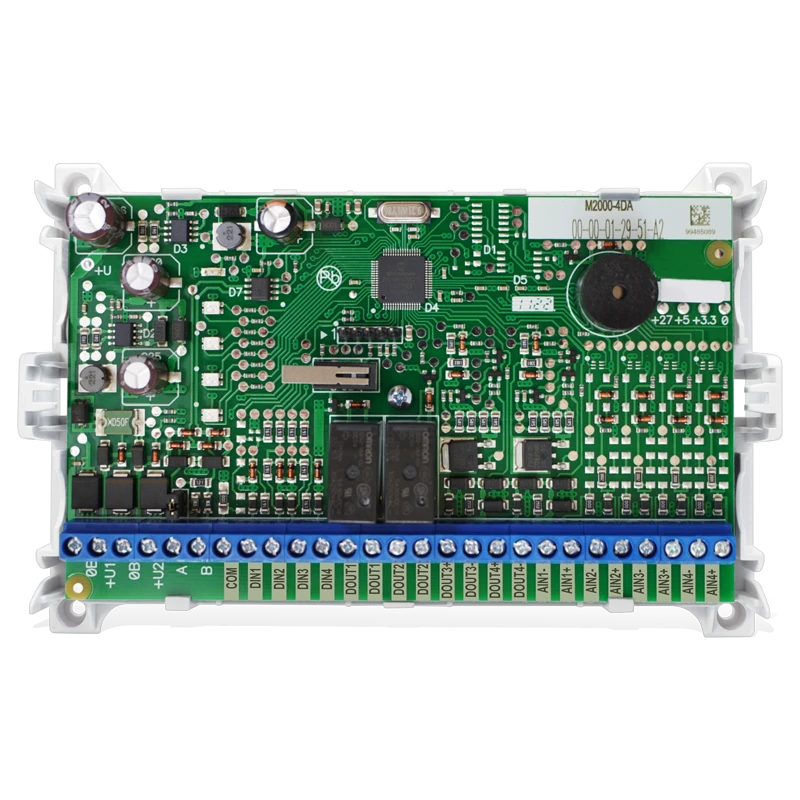

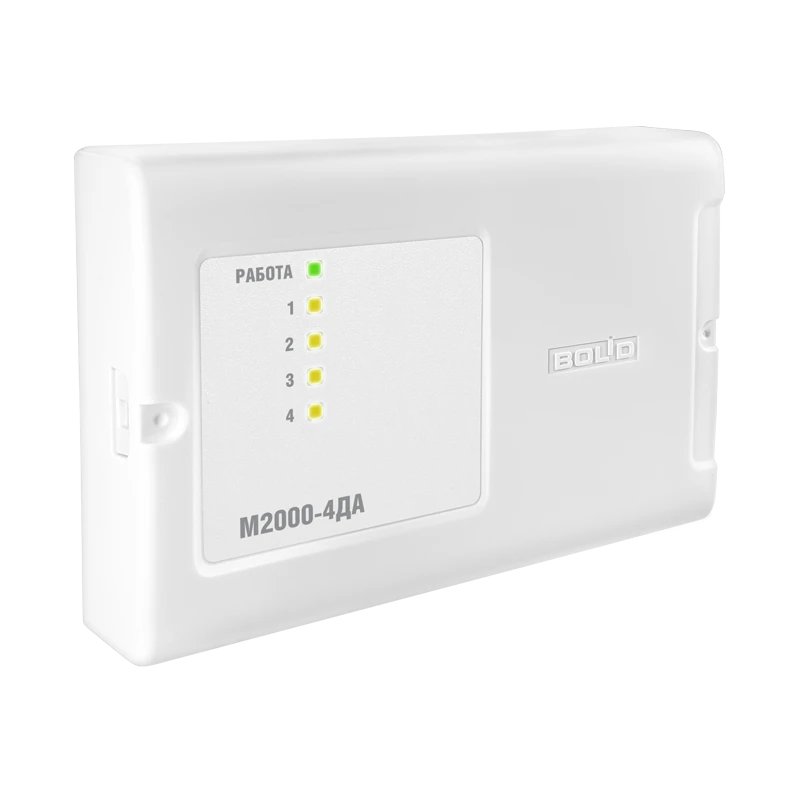

Модуль ввода-вывода Болид М2000-4ДА

Модуль ввода-вывода Болид М2000-4ДА — это устройство, предназначенное для расширения функциональности систем автоматизации и управления. Оно предлагает 4 аналоговых и 4 дискретных входа, а также 2 транзисторных выхода и 2 выхода "сухой контакт". Модуль обеспечивает связь через интерфейс RS-485 с протоколом Modbus, что делает его совместимым с рядом систем управления.

Ключевое преимущество модуля ввода-вывода Болид М2000-4ДА — это его универсальность и адаптивность к различным сценариям применения, включая системы мониторинга, управления и автоматизации. Широкий диапазон рабочего напряжения и низкое потребление энергии позволяют использовать его в различных условиях.

Ключевые возможности и преимущества

• Широкий диапазон входов и выходов — наличие 4 аналоговых и 4 дискретных входов, а также 2 транзисторных и 2 "сухих" выходов позволяет интегрировать модуль в самые разные системы управления.


• Надежная связь — интерфейс RS-485 с поддержкой протокола Modbus обеспечивает стабильное и быстрое взаимодействие с контроллерами и другими устройствами.


• Гибкое питание — напряжение питания от 10.2 до 28.4 В и потребление всего 2 Вт (без учета выходов) делает модуль подходящим для различных источников питания.


• Широкий диапазон рабочих условий — модуль работает в температурном диапазоне от -40°C до +55°C и имеет степень защиты IP20, что позволяет использовать его в сложных условиях.


• Компактные размеры — габариты 156×107×39 мм обеспечивают удобство установки в ограниченных пространствах.

Технические характеристики М2000-4ДА

Тип устройства: Модуль ввода-вывода

Количество аналоговых входов: 4

Количество дискретных входов: 4

Количество транзисторных выходов: 2

Количество выходов "сухой контакт": 2

Интерфейс связи: RS-485 (Modbus)

Напряжение питания: 10.2…28.4 В

Потребление: 2 Вт (без учета выходов)

Степень защиты: IP20

Рабочая температура: от -40°C до +55°C

Габаритные размеры (Д×Ш×В): 156 × 107 × 39 мм

Вес: ~0.5 кг

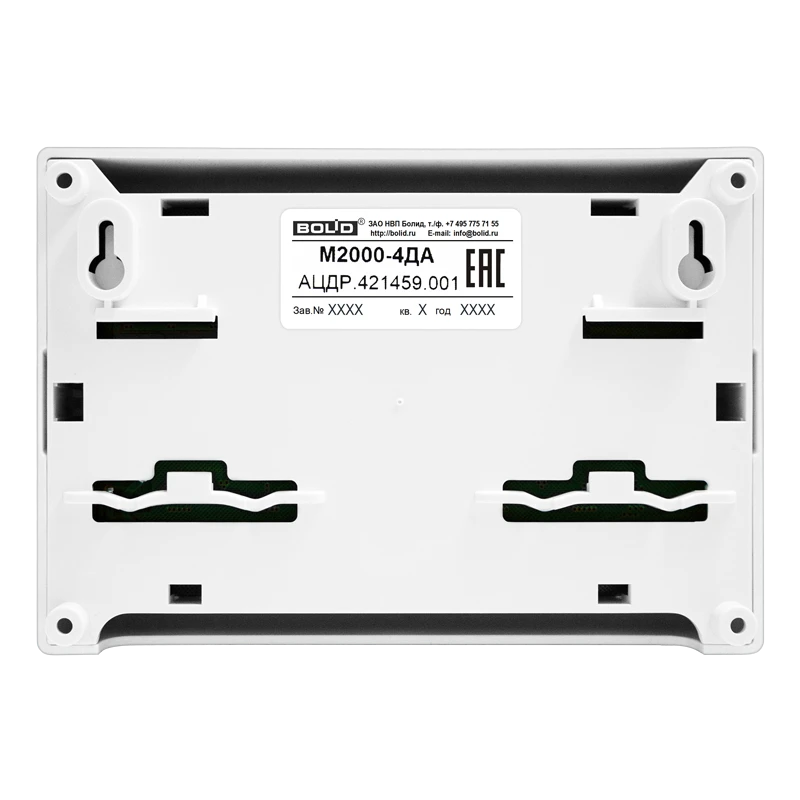

Способ монтажа: На DIN-рейку

Принцип работы и сценарии использования

Модуль ввода-вывода Болид М2000-4ДА принимает сигналы с различных датчиков и устройств через свои входы и передает их на контроллер. Аналоговые входы могут использоваться для считывания значений с датчиков температуры, давления и других аналоговых устройств, в то время как дискретные входы предназначены для подключения кнопок и сенсоров. Выходы модуля могут управлять исполнительными механизмами, такими как реле или другие устройства.

Типичный сценарий использования включает интеграцию модуля в систему автоматизации зданий для сбора данных с различных датчиков и управления освещением, климатом и другими системами в зависимости от полученных данных.
