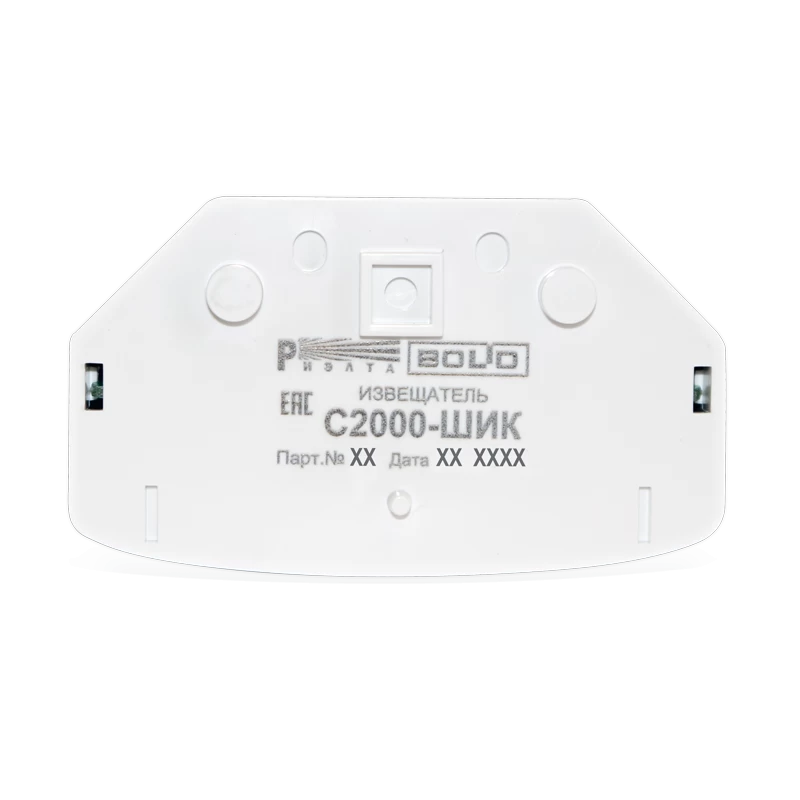

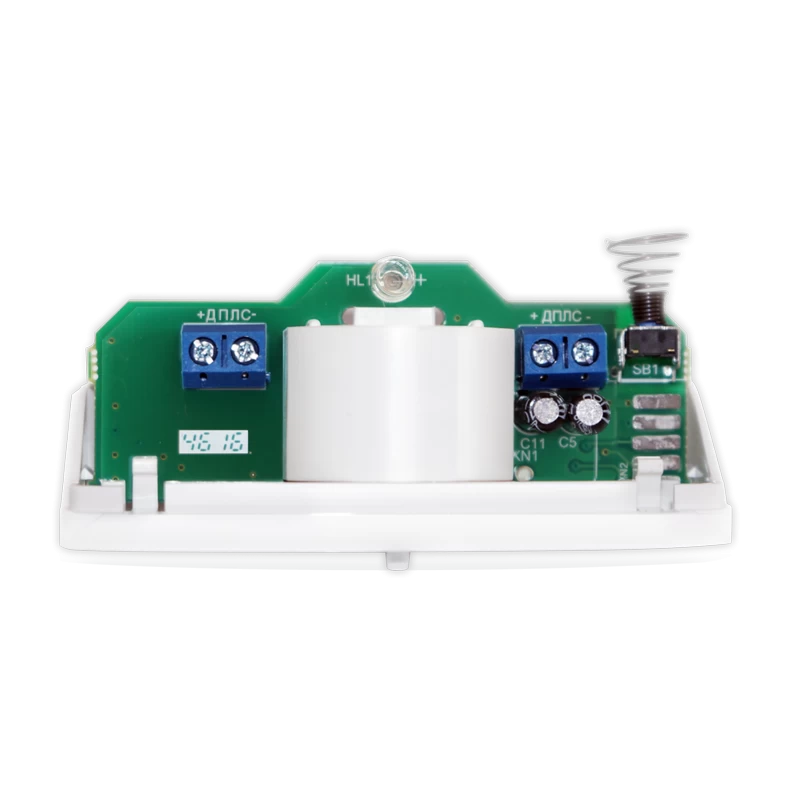

Охранный поверхностный оптико-электронный адресный извещатель Болид С2000-ШИК

Извещатель охранный оптико-электронный поверхностный адресный «С2000-ШИК» — это специализированный датчик для защиты периметра внутри помещений, создающий невидимый барьер. Его ключевая задача — точная регистрация нарушения заданной зоны (прохода через дверной или оконный проем, коридор) с выдачей адресного сигнала тревоги. Основное преимущество — сочетание надежной работы в широком диапазоне скоростей движения (от 0.3 до 3.0 м/с) с интеграцией в популярные адресные системы безопасности «Орион» через контроллеры «С2000-КДЛ».

Устройство предназначено для организации точечной защиты на объектах коммерческой недвижимости, музеях, офисах, складах и частных домах. Оно решает задачу создания невидимой и эстетичной преграды там, где установка объемных датчиков невозможна или нежелательна. «С2000-ШИК» эффективно обнаруживает движение как при классической вертикальной установке над проемом (до 5 м), так и при горизонтальном монтаже для охраны длинных коридоров или подходов к экспонатам (до 8 м).

Ключевые возможности и преимущества

• Формирование невидимого защитного барьера: Создает узкую, четко направленную зону обнаружения, идеально подходящую для контроля проходов, окон, витрин и коридоров, не нарушая эстетику интерьера.


• Надежное обнаружение в широком диапазоне скоростей: Корректно регистрирует движение как медленно перемещающегося нарушителя (от 0.3 м/с), так и быстро пробегающего человека (до 3.0 м/с), минимизируя пропуски и ложные срабатывания.


• Защита от оптических помех и контроль вскрытия: Встроенный оптический фильтр и специальные алгоритмы обработки сигнала защищают извещатель от ложных тревог, вызванных прямым солнечным светом или светом фар. Наличие тампера (датчика вскрытия) обеспечивает защиту от несанкционированного доступа к корпусу.

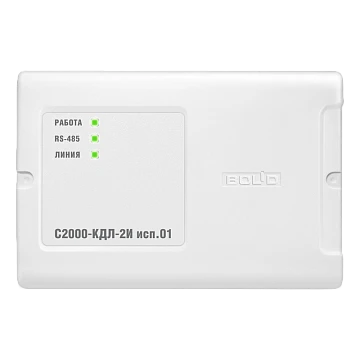

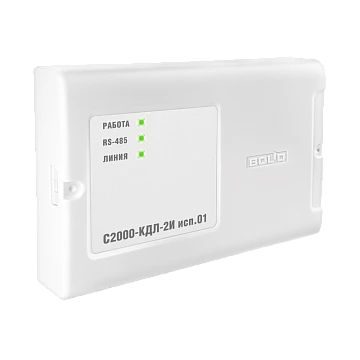

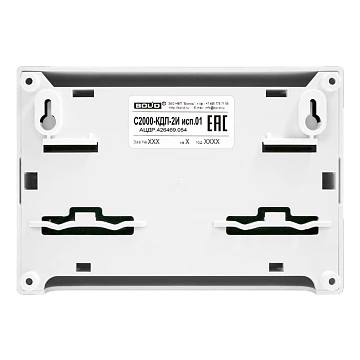

• Интеграция в адресную систему «Орион»: Подключается к двухпроводной линии связи ДПЛС контроллеров «С2000-КДЛ» или «С2000-КДЛ-2И» с возможностью установки до 127 извещателей на одну линию, что обеспечивает легкое масштабирование системы.


• Гибкость установки и настройки: Возможность как вертикального монтажа над проемами (до 5 м высотой), так и горизонтального — для охраны протяженных зон (до 8 м длины). Управляемый режим световой индикации позволяет отключать ее для скрытой работы.


• Низкое энергопотребление и долгий срок службы: Ток потребления не превышает 0.5 мА, что позволяет подключать множество устройств к одной линии. Средний срок службы составляет 10 лет, гарантируя долговременную надежность.

Технические характеристики

Детекция и оптика:

Принцип действия: Оптико-электронный, активный ИК-барьер

Дальность действия (вертикальный монтаж/высота): До 5 м

Дальность действия (горизонтальный монтаж): До 8 м

Угол расхождения зон (между передатчиком и приемником): 70°

Угол отклонения от плоскости установки: ±7°

Диапазон регистрируемых скоростей: От 0.3 до 3.0 м/с

Время фиксации нарушения: Не более 300 мс

Электрические параметры и интерфейсы:

Совместимые контроллеры: «С2000-КДЛ», «С2000-КДЛ-2И»

Питание: От двухпроводной линии связи ДПЛС (8-24 В)

Ток потребления: Не более 0.5 мА

Время готовности после включения: Не более 60 с

Программирование: Программа UProg.exe (назначение адреса)

Конструкция и эксплуатация:

Защита корпуса (IP): IP41

Защита от вскрытия: Датчик вскрытия (тампер)

Рабочая температура: От -30°C до +50°C

Относительная влажность: До 95% при +25°C

Тип монтажа: Настенный

Габариты (Д x Ш x В): 80 x 47 x 40 мм

Масса: Не более 0.12 кг

Средний срок службы: 10 лет

Принцип работы и сценарии использования

Извещатель работает в паре «передатчик-приемник». Передатчик формирует невидимый инфракрасный луч, который направлен точно на приемник. Приемник постоянно контролирует уровень принимаемого ИК-сигнала. Когда нарушитель пересекает луч, он прерывается, и приемник фиксирует изменение. Встроенный процессор анализирует характер и длительность прерывания, чтобы отличить человека от мелкого животного или случайного помехи, после чего формирует и передает по адресной линии цифровой сигнал «Тревога».

Типичный сценарий: в музее необходимо защитить подход к ценному экспонату. Пара извещателей «С2000-ШИК» устанавливается горизонтально по обе стороны от ограждения. Передатчик и приемник настраиваются друг на друга, создавая невидимый барьер на расстоянии 1 метр от витрины. Если посетитель пересекает эту границу, луч прерывается, и извещатель передает сигнал на контроллер. Система может активировать звуковое предупреждение, отправить уведомление охране или записать событие в журнал.

Области применения

• Защита проемов: Контроль дверей, окон, люков, ворот в офисах, магазинах, складах и частных домах.


• Охрана коридоров и проходов: Создание виртуальных барьеров в длинных коридорах, на лестничных маршах, входах в служебные зоны.


• Защита музейных экспонатов и витрин: Организация невидимого периметра вокруг картин, скульптур или товаров в магазинах.


• Контроль опасных зон: Предупреждение о приближении персонала к опасному оборудованию на производстве.
