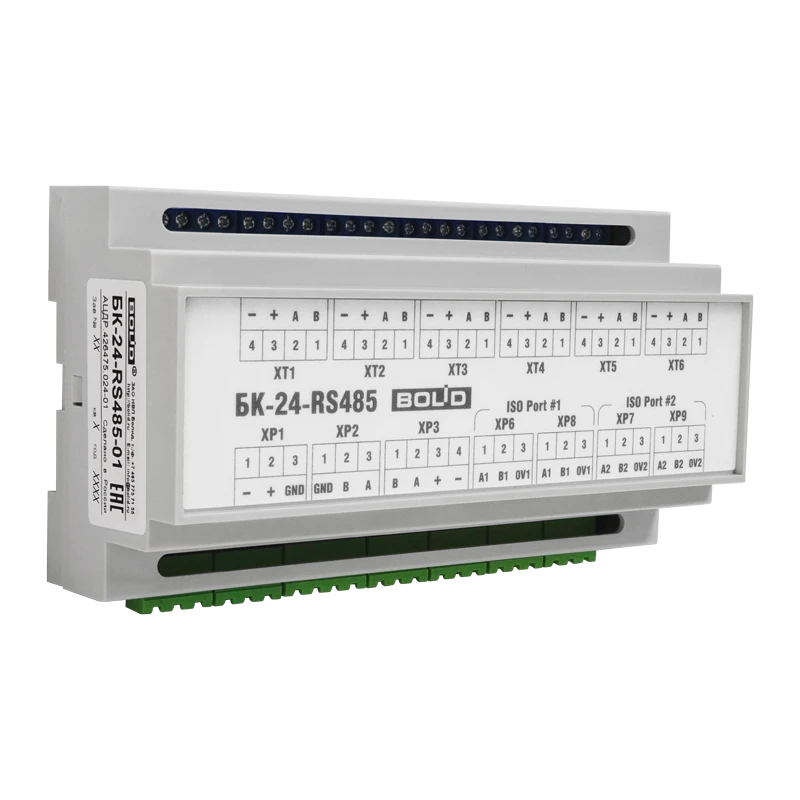

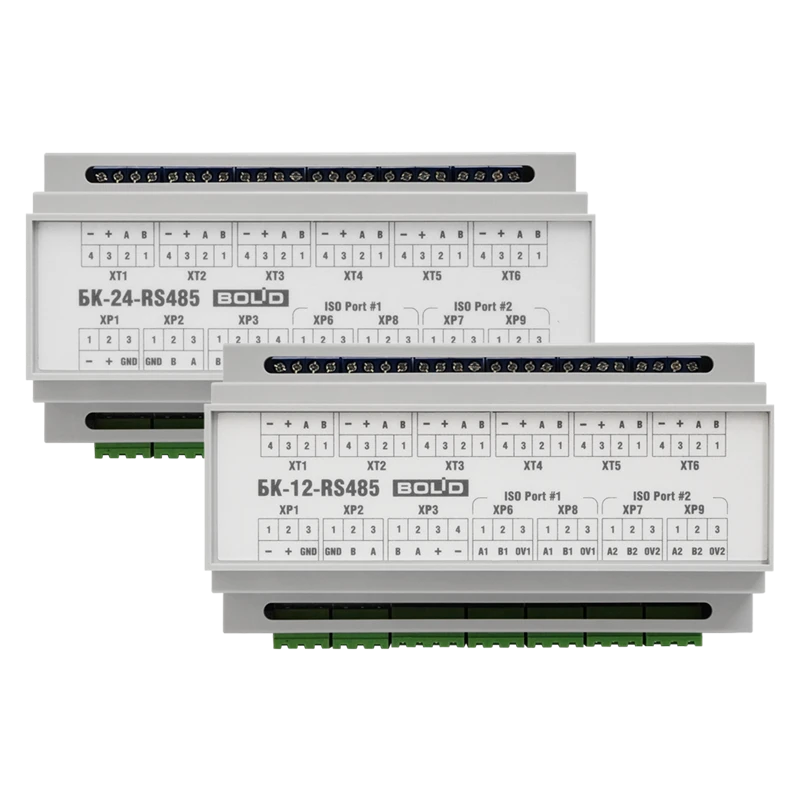

Блок коммутации для установки в монтажный шкаф Болид БК-24-RS485-01

Блок коммутации Болид БК-24-RS485-01 — это устройство, предназначенное для установки в монтажный шкаф и предназначенное для работы с ППКУП "Сириус" и пультом контроля и управления С2000М. Блок обеспечивает надежное подключение к системе за счет двух изолированных линий интерфейса RS-485 для соединения с компонентами ППКП и ППКУП, расположенными за пределами монтажного устройства, а также одной линией RS-485 для подключения компонентов ППКП внутри монтажного устройства.

Ключевое преимущество блока коммутации Болид БК-24-RS485-01 заключается в его высокой степени защиты и надежности. Устройство имеет семь выходов для подключения к приборам внутреннего интерфейса RS-485, что позволяет эффективно интегрировать его в существующую систему. А также обеспечивает индивидуальную защиту по току на каждом из выходных каналов, что минимизирует риск повреждения оборудования.

Ключевые возможности и преимущества

• Две изолированные линии RS-485 — для подключения к внешним компонентам ППКП и ППКУП, что обеспечивает стабильную работу системы при различных условиях эксплуатации.


• Индивидуальная защита выходов — каждая из семи выходных линий имеет защиту по току до 0.4 А, что гарантирует безопасность подключения и долговечность работы.


• Широкий диапазон рабочих температур — устройство функционирует в диапазоне от -30°C до +50°C, что позволяет использовать его в различных климатических условиях.


• Компактные размеры — габариты блока составляют 156×86×58 мм, что облегчает его установку в монтажный шкаф.


• Удобное питание — блок работает при напряжении питания от 20 до 28 В, что делает его совместимым с различными источниками питания.

Технические характеристики БК-24-RS485-01

Тип устройства: Блок коммутации

Количество выходов: 7 выходов для подключения к приборам

Тип интерфейса: RS-485

Максимальная токовая нагрузка на канал: 0.4 А

Напряжение питания: 20...28 В

Степень защиты корпуса (IP): IP30

Рабочая температура: от -30°C до +50°C

Габаритные размеры (Ш×В×Г): 156 × 86 × 58 мм

Вес: ~0.5 кг

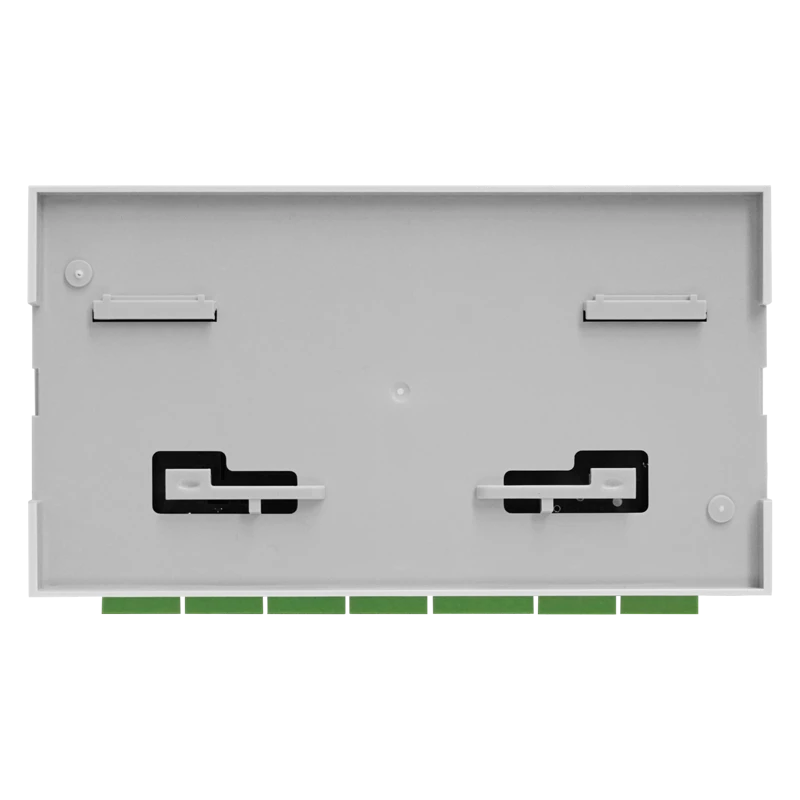

Способ монтажа: Установка в монтажный шкаф

Принцип работы и сценарии использования

Блок коммутации Болид БК-24-RS485-01 выполняет функции соединения и управления между различными компонентами системы. Он принимает сигналы от устройств через линии RS-485 и передает их на контроллер, обеспечивая тем самым эффективное управление системой. Использование двух изолированных линий для внешних компонентов обеспечивает защиту от помех и повышает надежность системы в целом.

Типичный сценарий использования заключается в интеграции блока в систему контроля и управления, где он связывает центральный контроллер с удаленными устройствами, такими как датчики и исполнительные механизмы, расположенные вне монтажного шкафа.
