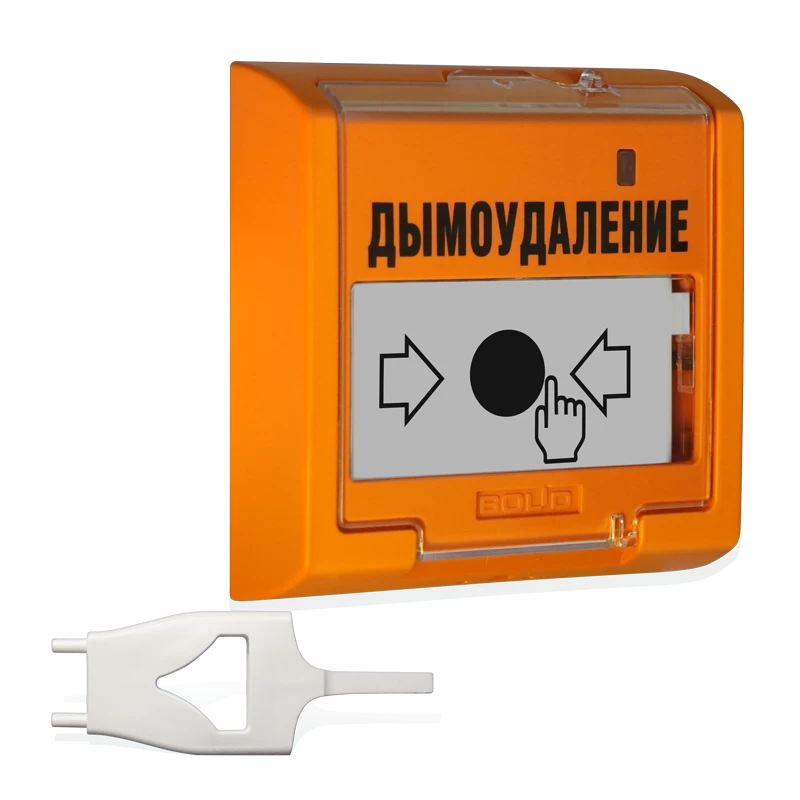

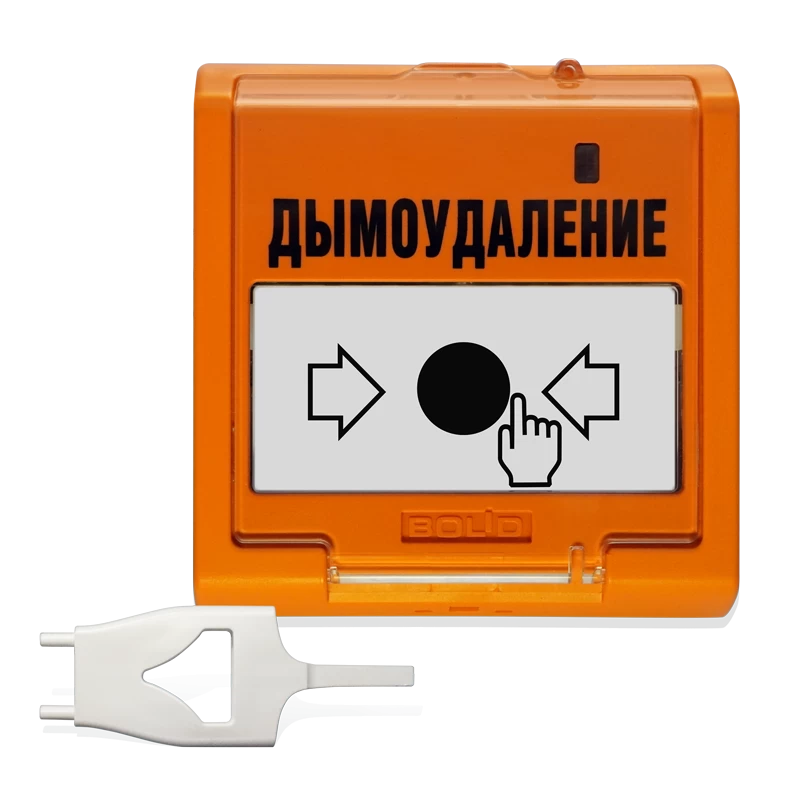

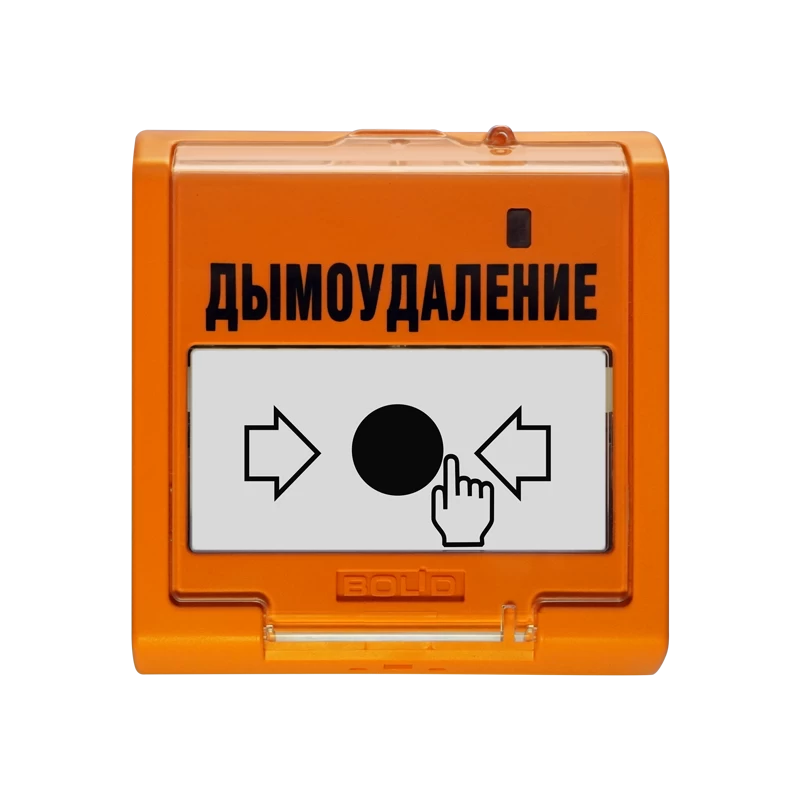

Устройство дистанционного пуска адресное Болид УДП 513-3АМ исп.02

Устройство дистанционного пуска адресное УДП 513-3АМ исп.02 — это специализированный пост ручного управления, предназначенный для активации систем противодымной вентиляции и оповещения в случае пожара. Его ключевая функция — обеспечение возможности безопасного и гарантированного ручного запуска критически важных систем безопасности персоналом или пожарными расчетами. Основное преимущество устройства — адресная работа в шлейфах пожарной сигнализации совместно с контроллерами «С2000-КДЛ», что позволяет точно определить, с какой именно кнопки был инициирован пуск, и интеграция встроенного изолятора короткого замыкания для защиты линии связи.

Устройство предназначено для интеграции в комплексные системы пожарной безопасности административных, коммерческих, промышленных и общественных зданий. Оно решает задачу дублирования автоматических алгоритмов пуска систем дымоудаления, обеспечивая человеческий контроль в критической ситуации. Благодаря высокой степени защиты корпуса (IP40) и широкому температурному диапазону (от -30°C до +55°C), УДП 513-3АМ исп.02 может устанавливаться в производственных цехах, лестничных клетках, холлах и других местах, предусмотренных проектом пожарной безопасности.

Ключевые возможности и преимущества

• Адресный ручной запуск систем дымоудаления: Устройство передает на приемно-контрольный прибор уникальный адрес, что позволяет точно идентифицировать место возникновения команды на запуск вентиляторов дымоудаления, вытяжных и приточных установок.


• Защита шлейфа от короткого замыкания: Встроенный изолятор короткого замыкания автоматически отсекает поврежденный участок двухпроводной линии связи, сохраняя работоспособность остальных устройств в шлейфе и обеспечивая отказоустойчивость системы.


• Совместимость с ведущими контроллерами: Предназначено для работы в шлейфах с популярными контроллерами «С2000-КДЛ» и «С2000-КДЛ-2И», что обеспечивает легкую интеграцию в существующие и новые системы безопасности.


• Высокая надежность и долгий срок службы: Средний срок службы устройства составляет 10 лет, а его конструкция и электронные компоненты рассчитаны на длительную работу в дежурном режиме и гарантированное срабатывание в момент возникновения чрезвычайной ситуации.


• Устойчивость к сложным условиям эксплуатации: Корпус со степенью защиты IP40 предохраняет электронику от попадания пыли и влаги, а рабочий диапазон температур позволяет устройству функционировать в неотапливаемых помещениях.


• Низкое энергопотребление: Ток потребления в дежурном режиме составляет всего 0.6 мА, что позволяет подключать к одному шлейфу значительное количество таких устройств без перегрузки контроллера.

Технические характеристики

Назначение и интерфейсы:

Назначение: Адресный ручной извещатель для запуска систем дымоудаления

Совместимые контроллеры: «С2000-КДЛ», «С2000-КДЛ-2И»

Встроенный изолятор КЗ: Да

Программирование: Программа UProg.exe

Электрические параметры:

Ток потребления (дежурный режим): 0.6 мА

Ток потребления (при сработавшем изоляторе КЗ): 3.3 мА

Время фиксации нарушения шлейфа: Не более 300 мс

Время технической готовности после включения: Не более 15 с

Физические и экологические параметры:

Степень защиты корпуса (IP): IP40

Рабочая температура: От -30°C до +55°C

Относительная влажность: До 93% при +40°C

Габариты (Ш x В x Г): Не более 95 x 91 x 34 мм

Масса: Не более 0.2 кг

Средний срок службы: 10 лет

Тип монтажа: Настенный

Принцип работы и сценарии использования

Устройство УДП 513-3АМ исп.02 постоянно находится в дежурном режиме, потребляя минимальный ток от шлейфа пожарной сигнализации. При необходимости ручного запуска систем дымоудаления (например, при визуальном обнаружении задымления в смежном помещении) персонал нажимает на защитную крышку кнопки. Устройство формирует и передает в двухпроводной шлейф цифровой сигнал, содержащий его уникальный адрес и код события «ручной пуск». Контроллер «С2000-КДЛ» принимает этот сигнал, идентифицирует устройство и, в соответствии с заложенной логикой, активирует соответствующие исполнительные реле или модули для запуска вентиляторов дымоудаления и подпора воздуха.

Типичный сценарий использования: устройство установлено на стене в коридоре офисного здания, рядом с эвакуационным выходом. При возникновении пожара в одном из кабинетов система пожарной сигнализации срабатывает автоматически. Ответственное лицо или прибывший пожарный расчет, оценив обстановку, принимает решение о необходимости включения мощной вытяжной вентиляции для удаления дыма из коридора. Для этого они разбивают защитное стекло (или открывают крышку) на УДП 513-3АМ исп.02 и нажимают кнопку. Сигнал поступает на контроллер, который, в свою очередь, включает нужные вентиляционные установки, обеспечивая безопасную эвакуацию людей.

Области применения

• Административно-бытовые здания: Офисные центры, банки, учреждения — для ручного дублирования автоматики на путях эвакуации.


• Промышленные объекты: Производственные цеха, склады, где наличие пыли, пара или специфических веществ может требовать ручного запуска дымоудаления до срабатывания автоматических датчиков.


• Объекты с массовым пребыванием людей: Торговые центры, кинотеатры, концертные залы, где системы противодымной защиты критически важны для жизни.


• Специальные сооружения: Подземные паркинги, тоннели, АТЗ — везде, где требуется быстрое удаление дыма и газов после пожара.
