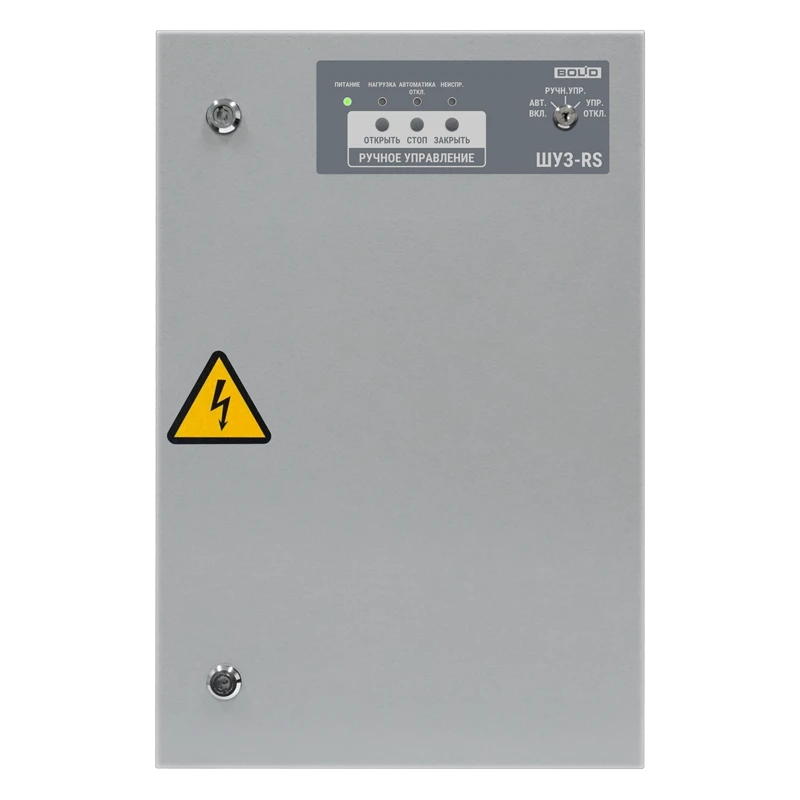

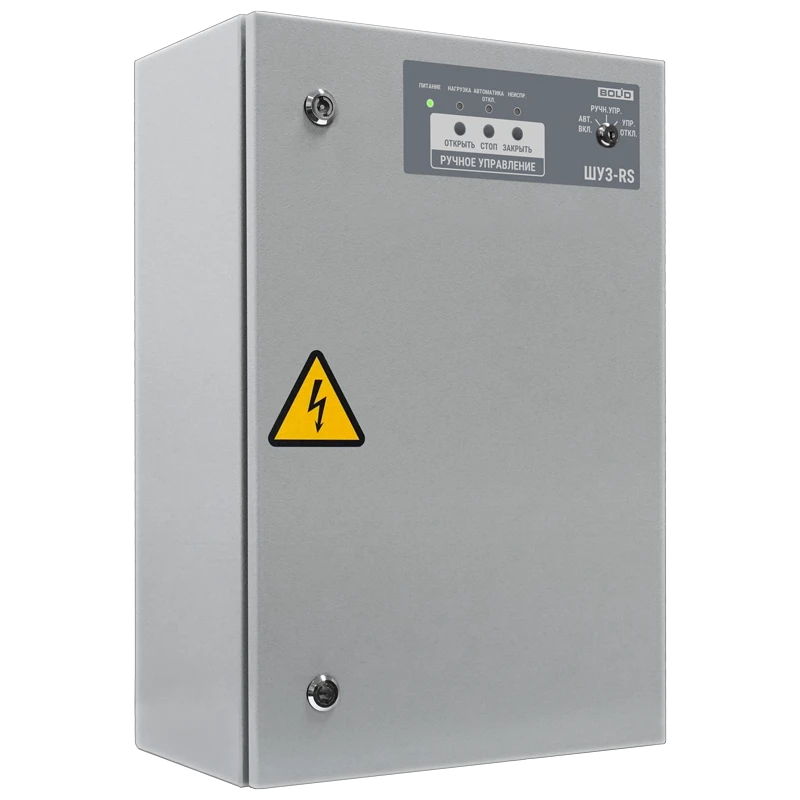

Шкаф управления задвижкой Болид ШУЗ-RS

Шкаф управления задвижкой — это устройство, предназначенное для автоматического и ручного управления задвижками, обеспечивая надежное функционирование в системах водоснабжения и водоотведения. Шкаф позволяет управлять устройствами мощностью до 4 кВт, обеспечивая гибкость в управлении задвижками в зависимости от потребностей системы.

Основное преимущество шкафа управления задвижкой — многофункциональность, включая два входа для технологической сигнализации и два интерфейса RS485 для подключения к различным системам автоматизации. Компактный корпус с степенью защиты IP54 обеспечивает защиту от пыли и влаги, что делает устройство подходящим для использования в сложных условиях.

Ключевые возможности и преимущества

• Автоматическое и ручное управление — возможность контроля задвижек как в автоматическом, так и в ручном режиме гарантирует универсальность использования в различных сценариях.


• Два входа для сигнализации — наличие двух входов для передачи технологической информации позволяет интегрировать шкаф управления в существующие системы мониторинга и управления.


• Интерфейсы RS485 — два интерфейса RS485 обеспечивают надежное подключение к системам автоматизации и удаленное управление устройством.


• Защита от внешних воздействий — корпус IP54 защищает внутренние компоненты от пыли и влаги, что продлевает срок службы устройства в сложных условиях эксплуатации.


• Компактные размеры — оптимальные габариты шкафа позволяют устанавливать его в ограниченных пространствах, что упрощает монтаж.

Технические характеристики шкафа управления задвижкой

Тип устройства: Шкаф управления задвижкой

Максимальная мощность: 4 кВт

Количество входов для сигнализации: 2

Интерфейсы: 2 x RS485

Степень защиты корпуса (IP): IP54

Рабочая температура: от -20°C до +50°C

Рабочая влажность: до 95% (без конденсата)

Габаритные размеры (В×Ш×Г): 300 × 200 × 150 мм

Вес: ~2 кг

Способ монтажа: Настенный или напольный

Принцип работы и сценарии использования

Шкаф управления задвижкой работает в автоматическом режиме, получая команды от системы управления или вручную через панель управления. При получении сигнала шкаф активирует реле, которое управляет задвижкой, открывая или закрывая ее в зависимости от необходимости.

Типичные сценарии использования включают автоматизацию процессов в системах водоснабжения, где необходимо контролировать открытие и закрытие задвижек в зависимости от уровня воды или других показателей. Также шкаф может использоваться для ручного управления задвижками в аварийных ситуациях.
