Комплект для передачи данных и питания AMATEK AN-PSSC

Технические характеристики:

Сетевые параметры:

• Стандарт сети: Fast Ethernet 10/100 Base-TX


• Поддержка PoE: IEEE 802.3af/at (Method A)


• Входное напряжение PoE: До 57В

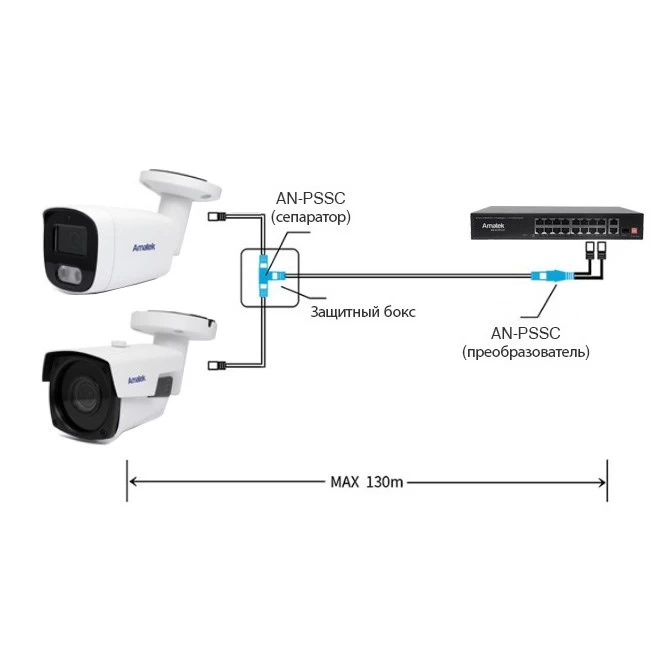

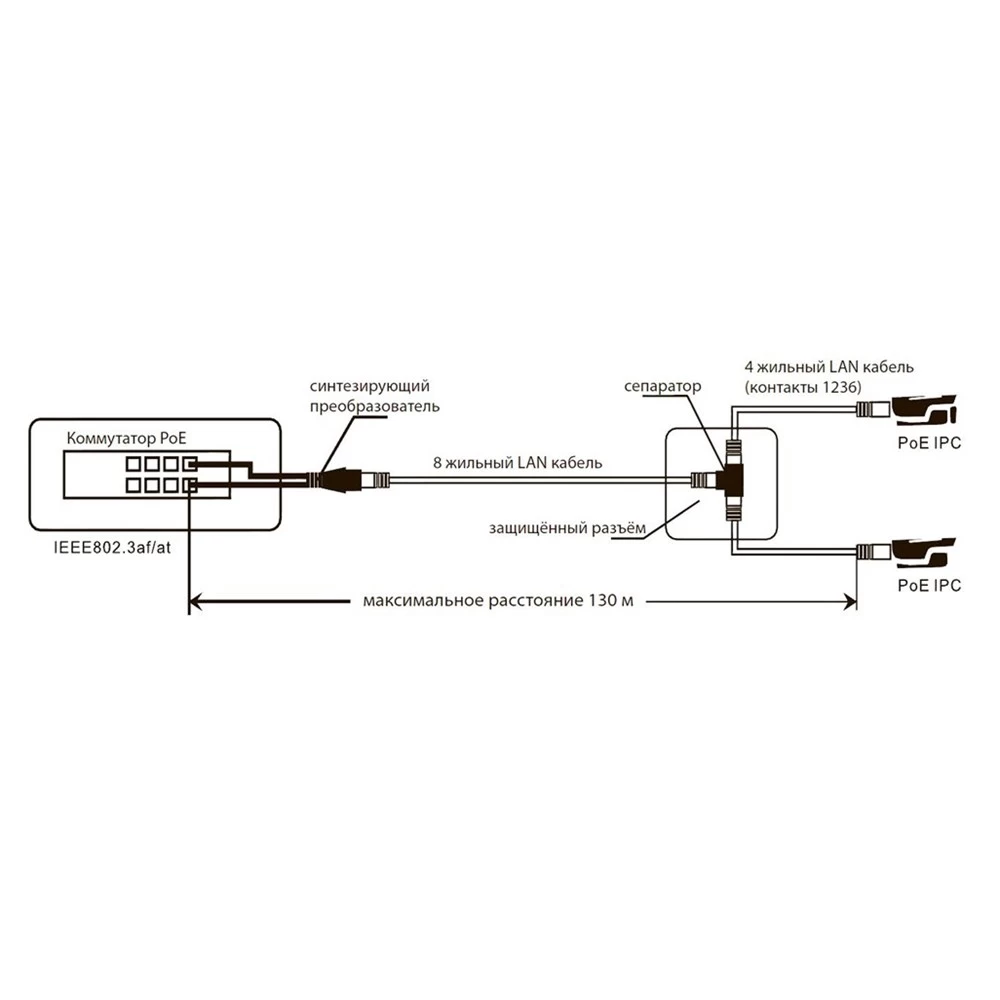

• Максимальная дальность: 130 м

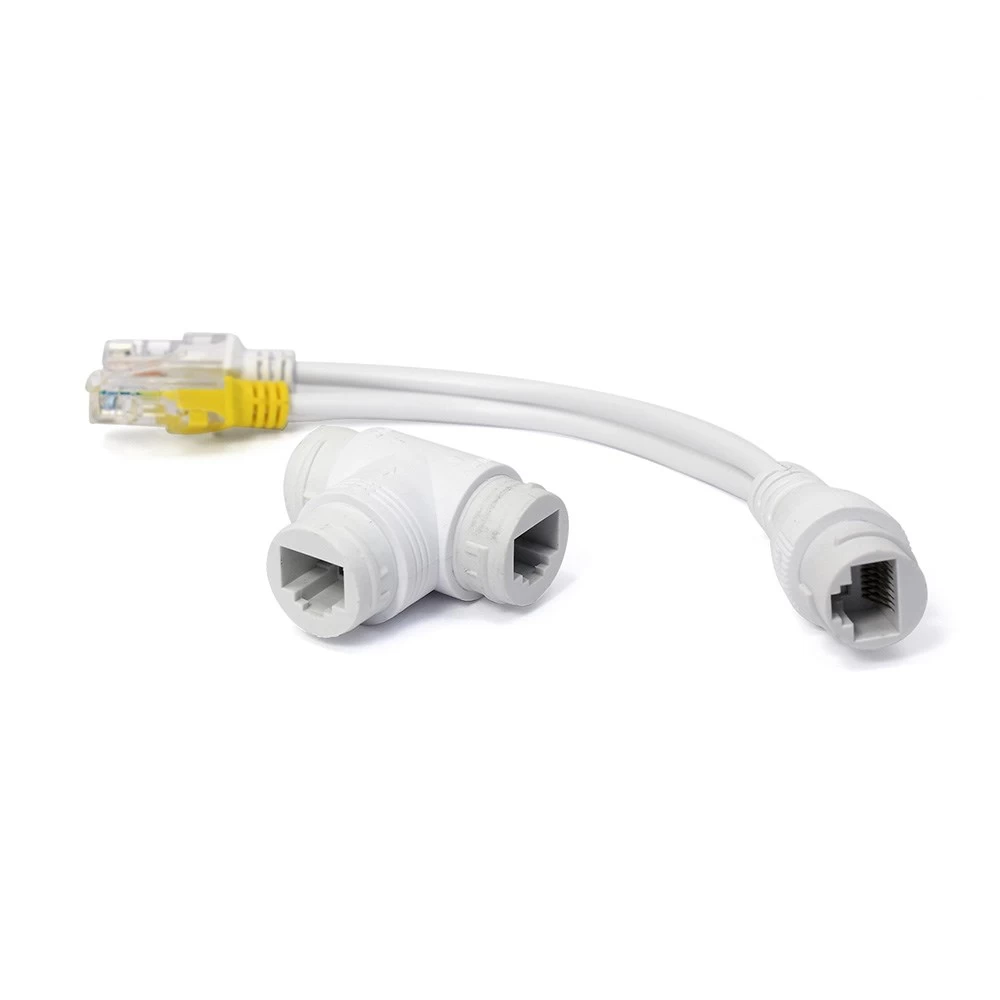

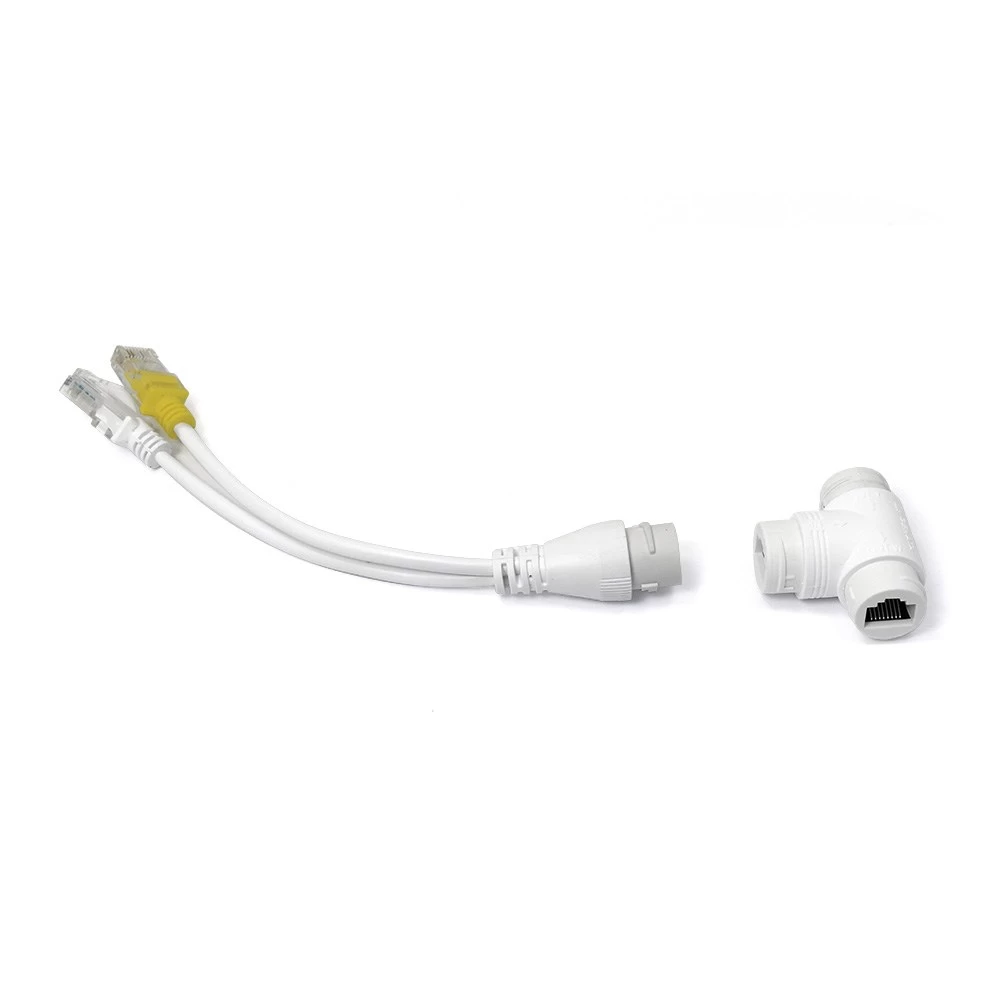

Состав комплекта:

• Концентратор (Splitter): 1 шт.



  • 2 разъема RJ-45 male (вилка) для подключения к PoE-коммутатору


  • 1 разъем RJ-45 female (розетка) для кабеля протяжки






• Делитель (Combiner): 1 шт.



  • 3 разъема RJ-45 female (розетка): 1 входной, 2 выходных для устройств






• Соединительный кабель: Прямой кабель Ethernet между концентратором и делителем.

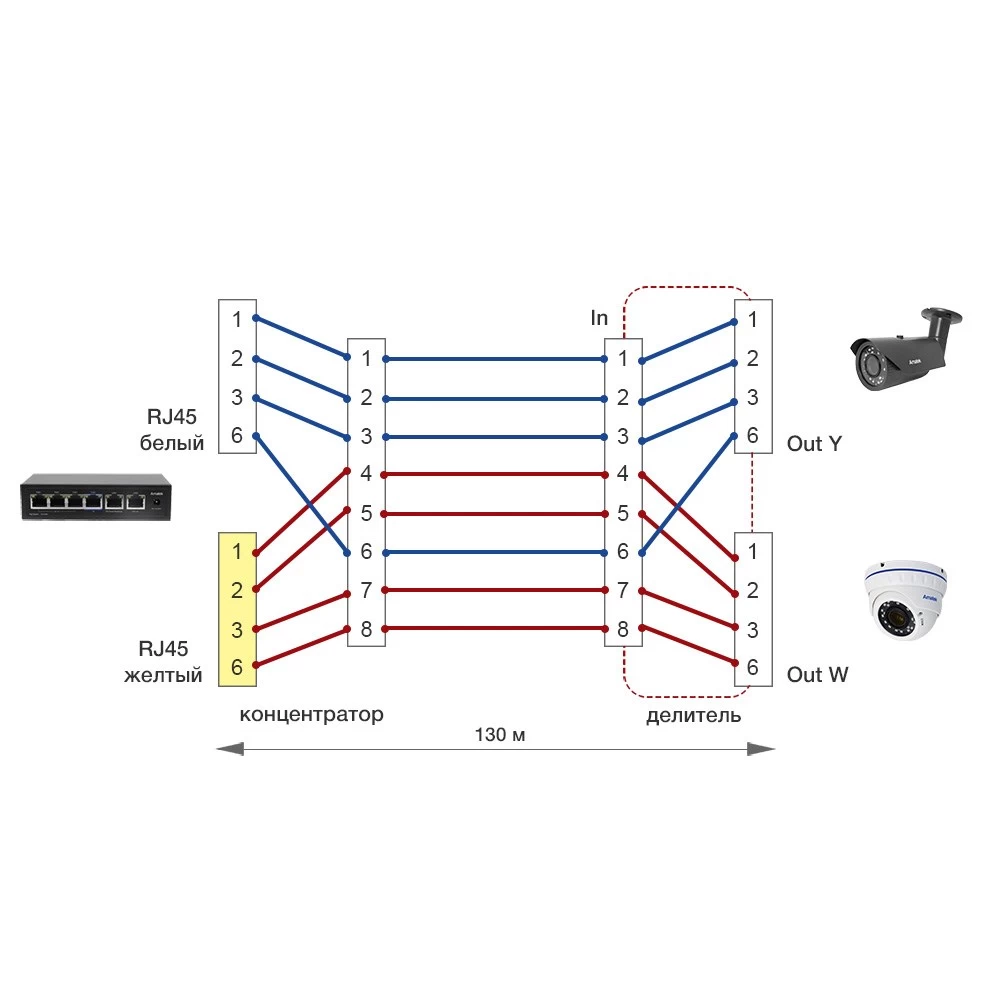

Назначение контактов (распиновка):

• Концентратор (белый и желтый порты): Данные и питание передаются по парам 1-2 и 3-6.


• Делитель (выходы Y и W): Восстанавливает сигнал и питание для двух независимых устройств.


• Используется прямой обжим кабеля (T568B) между модулями.

Защита и надежность:

• Защита от ESD: до 8 кВ (IEC 61000-4-2)


• Грозозащита: до 6 кВ (IEC 61000-4-5)


• Рабочая температура: -30°C … +60°C
