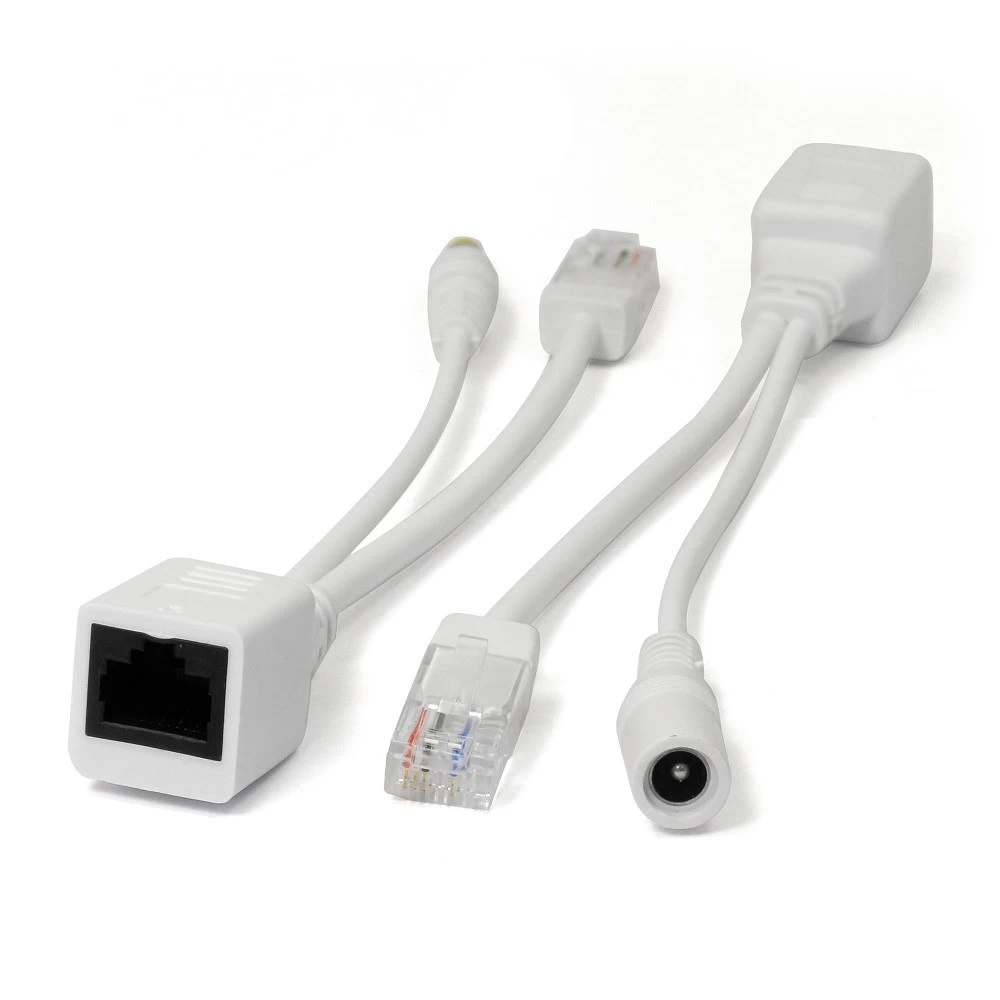

Комплект кабелей для пассивного PoE AMATEK AN-PSIP

Пассивный PoE-комплект (инжектор + сплиттер) для передачи данных и питания 12В по витой паре

Пассивный PoE-комплект — это простое и экономичное решение для подачи питания на сетевые устройства по стандартному кабелю Ethernet. Комплект состоит из двух модулей: инжектора, который добавляет постоянное напряжение 12В к сетевому сигналу, и сплиттера, который разделяет данные и питание на стороне конечного устройства. Эта технология позволяет запитать IP-камеры, точки доступа и другое сетевое оборудование без прокладки отдельного силового кабеля, используя лишь одну витую пару.

Принцип работы и преимущества технологии

Пассивная технология PoE (Power over Ethernet) использует свободные пары в кабеле категории 5e/6 для передачи постоянного напряжения 12В одновременно с сетевыми данными. Это позволяет значительно сократить затраты на монтаж и материалы, а также повысить гибкость при размещении оборудования в местах, где отсутствует розетка 220В. Комплект работает по стандарту Fast Ethernet (10/100 Мбит/с) и поддерживает передачу на расстояния до 100 метров.

Технические характеристики комплекта

• Стандарт передачи данных: Fast Ethernet (10/100 Base-T)


• Выходное напряжение: 12В постоянного тока


• Максимальный выходной ток: до 2А


• Распределение питания в разъеме RJ-45: V+ (контакты 4,5), V- (контакты 7,8)


• Дальность передачи: до 100 метров по кабелю UTP Cat 5e/6


• Падение напряжения на комплекте: до 0,6В


• Вход питания инжектора: Разъем DC 2.1×5.5 мм


• Диапазон входного напряжения: 12-52В (для инжектора)


• Рабочая температура: от 0°C до +40°C


• Цвет корпуса: Белый

Конфигурация комплекта

• Инжектор (Transmitter):



  • Вход: RJ-45 (данные) + DC 2.1×5.5 мм (питание)


  • Выход: RJ-45 (данные + Passive PoE)


  • Назначение: Устанавливается рядом с сетевым коммутатором и источником питания






• Сплиттер (Splitter/Receiver):



  • Вход: RJ-45 (данные + Passive PoE)


  • Выход: RJ-45 (данные) + клеммы для питания 12В


  • Назначение: Устанавливается рядом с конечным устройством (камерой, точкой доступа)





Преимущества использования

• Экономия на кабельной инфраструктуре: Отсутствие необходимости прокладывать отдельный силовой кабель к каждому устройству


• Упрощение монтажа: Установка занимает минимум времени и не требует специальных навыков


• Повышенная надежность: Меньше кабельных соединений — меньше потенциальных точек отказа


• Гибкость размещения оборудования: Возможность установки устройств в местах без розеток 220В


• Совместимость: Работает с большинством IP-камер, точек доступа и другого оборудования с входом 12В


• Безопасность: Низкое напряжение 12В безопасно для персонала при монтаже и обслуживании

Области применения

• Системы IP-видеонаблюдения для питания уличных и внутренних камер


• Беспроводные сети (Wi-Fi) для питания точек доступа и маршрутизаторов


• Системы контроля доступа и домофонии


• Сетевые устройства в промышленной автоматизации


• Умный дом и системы автоматизации зданий


• Временные сетевые инсталляции на мероприятиях и стройплощадках

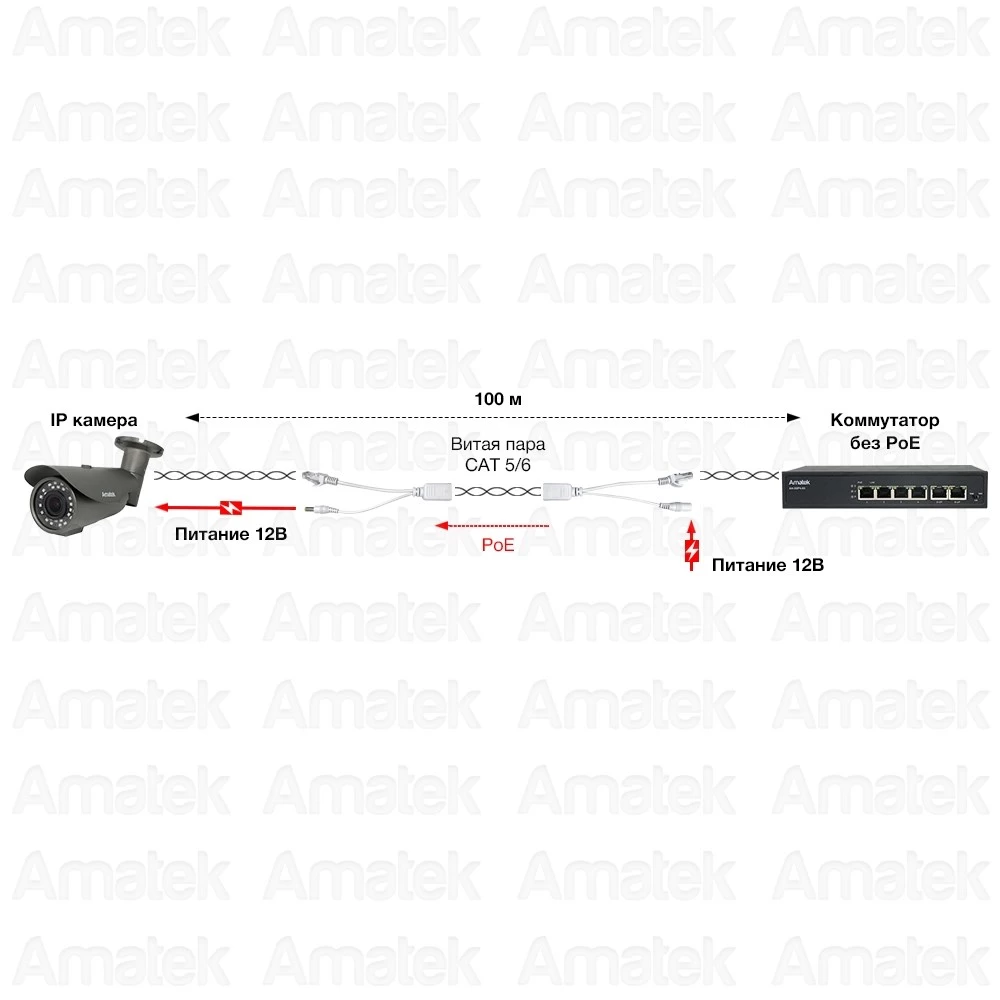

Схема подключения и установка

1. Подготовка: Убедитесь, что ваше сетевое устройство поддерживает питание 12В


2. Установка инжектора: Подключите инжектор к сетевому порту коммутатора и к источнику питания 12В


3. Прокладка кабеля: Проложите кабель UTP Cat 5e/6 от инжектора к месту установки конечного устройства


4. Установка сплиттера: Подключите сплиттер к противоположному концу кабеля


5. Подключение устройства: Соедините сплиттер с сетевым устройством (данные + питание)


6. Проверка: Убедитесь в стабильной работе устройства и качестве сетевого соединения

Факторы, влияющие на дальность передачи питания

Сравнение с активными PoE-решениями

• Пассивный PoE (данный комплект): Простая схема, низкая стоимость, фиксированное напряжение 12В, требует соответствия полярности


• Активный PoE (802.3af/at): Автоматическое определение и согласование параметров, защита от неправильного подключения, более высокая стоимость


• Гибридные решения: Некоторые устройства поддерживают оба стандарта

Меры предосторожности

• Перед подключением убедитесь, что ваше устройство рассчитано на питание 12В


• Соблюдайте правильную полярность при подключении к сплиттеру


• Не подключайте устройства, потребляющие более 24Вт (12В×2А)


• Избегайте прокладки кабеля рядом с силовыми линиями для уменьшения помех


• При использовании на улице обеспечьте защиту соединений от влаги

Пассивный PoE-комплект — это эффективное и экономичное решение для организации питания сетевых устройств в системах безопасности, видеонаблюдения и телекоммуникаций. Его простота установки, надежность и совместимость с широким спектром оборудования делают его незаменимым инструментом в арсенале монтажника систем безопасности и сетевого инженера.
