Устройство грозозащиты уличное TFortis SG-Cam

TFortis SG-Cam — это специализированное устройство грозозащиты для IP-камер, обеспечивающее надежный барьер против мощных импульсных помех, наведенных грозовыми разрядами. Оборудование предназначено для установки непосредственно в точке подключения камеры и защищает ее порт Ethernet от перенапряжений, приходящих как по линии передачи данных, так и по цепи питания PoE. Устройство рекомендуется применять в паре с блоком грозозащиты TFortis SG-Switch, образуя комплексную двухуровневую систему защиты всего тракта видеонаблюдения: от коммутатора до оконечной камеры.

Данное решение критически важно для объектов с протяженными уличными кабельными трассами, расположенными в зонах высокой грозовой активности: периметры промышленных предприятий, мачтовые конструкции, автодороги, железнодорожные станции и портовые сооружения. Уникальная конструкция гермоввода позволяет заводить внутрь корпуса неразрывленный кабель с установленной RJ45-розеткой, сохраняя заводскую гарантию производителя камеры. При этом внутри корпуса организовано пространство для укладки технологического запаса кабеля, исключая необходимость в дополнительных распределительных боксах.

Ключевые возможности и преимущества

• Сохранение гарантии производителя камер: Специальный гермоввод с резиновой втулкой позволяет завести внутрь корпуса готовый кабель с обжатой RJ45-розеткой без его обрезки. Это исключает необходимость вскрывать заводскую изоляцию и переобжимать коннектор, полностью сохраняя гарантийные обязательства.


• Всепогодное исполнение IP67: Металлический корпус с высочайшей степенью защиты от пыли и влаги (полная пыленепроницаемость и защита от длительного погружения) гарантирует надежную работу в самых суровых условиях: прямой дождь, снег, обледенение, конденсат.


• Экстремальный температурный диапазон: Устройство сохраняет работоспособность при температурах от -55°C до +80°C, что позволяет эксплуатировать его в регионах Крайнего Севера, пустынных зонах и вблизи источников теплового излучения.


• Поддержка Gigabit Ethernet и PoE+ до 60 Вт: Полноценная совместимость со скоростными сетями 1 Гбит/с и всеми стандартами Power over Ethernet, включая высокомощный PoE+ (60 Вт). Устройство не вносит значительных потерь и не ограничивает пропускную способность канала.


• Универсальный монтаж: В комплекте предусмотрен кронштейн для крепления на опору (мачту) или на вертикальную стену, что позволяет интегрировать устройство в любую монтажную конфигурацию.


• Удобство обслуживания: Прозрачная крышка или конструктивное исполнение обеспечивают визуальный контроль состояния защитных компонентов. После грозового воздействия можно оперативно оценить целостность модуля без демонтажа и вскрытия.


• Высокоскоростное подавление помех: Время срабатывания защиты составляет менее 1 наносекунды для дифференциальных помех, что обеспечивает мгновенное отведение опасного напряжения до того, как оно достигнет электроники камеры.

Технические характеристики

Общие параметры:

Поддержка сетевых стандартов: 10/100/1000Base-T

Поддержка PoE: IEEE802.3af/at, Passive PoE, PoE+ до 60 Вт

Степень защиты корпуса: IP67 (полная пылезащита, защита от временного погружения)

Диапазон рабочих температур: от -55°C до +80°C

Габаритные размеры: 190 х 120 х 90 мм

Масса: не более 2 кг

Крепление: кронштейн для установки на опору/стену (в комплекте)

Электрические характеристики (по ГОСТ IEC 61643-21-2014):

Защищаемые пары: (1-2), (3-6), (4-5), (7-8)

Номинальное рабочее напряжение (DC): 6В (сигнальные пары) / 48В (питающие пары)

Максимальное длительное рабочее напряжение (DC): 9В / 57В

Номинальный ток (постоянный): 600 мА + 600 мА

Полоса пропускания частот: 250 МГц

Потери при вводе (Insertion Loss): < 3 дБ (до 250 МГц)

Перекрестная наводка (NEXT): < 35 дБ (до 250 МГц)

Параметры защиты (линия-земля):

Номинальный разрядный ток (8/20 мкс): 1 кА

Уровень напряжения защиты при In: < 450 В

Уровень напряжения защиты (1 кВ/мкс): < 600 В

Время срабатывания: < 100 нс

Паразитная емкость: < 1 пФ

Параметры защиты (линия-линия):

Номинальный разрядный ток (8/20 мкс): 200 А

Уровень напряжения защиты при In: < 15 В (сигнальные) / < 75 В (питающие)

Уровень напряжения защиты (1 кВ/мкс): < 20 В / < 85 В

Время срабатывания: < 1 нс

Паразитная емкость: < 25 пФ

Принцип работы и сценарии использования

TFortis SG-Cam устанавливается в непосредственной близости от защищаемой IP-камеры, в разрыв Ethernet-линии. Устройство содержит быстродействующие полупроводниковые ограничители напряжения и газоразрядники, которые в нормальном режиме работы находятся в состоянии высокого сопротивления и не влияют на передачу данных и питания. При возникновении на линии импульсного перенапряжения защитные элементы переходят в проводящее состояние за единицы наносекунд, шунтируя опасный ток на землю и ограничивая напряжение на входе камеры безопасным уровнем. После окончания импульса устройство автоматически возвращается в исходное состояние.

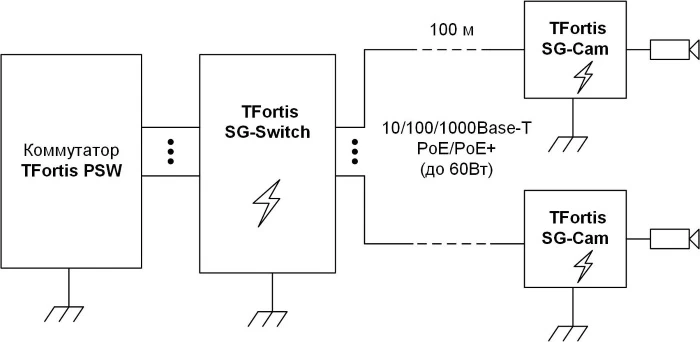

Типовая схема применения предполагает двухуровневую защиту: на стороне коммутатора устанавливается блок TFortis SG-Switch, защищающий выходные порты PoE, а непосредственно у камеры — TFortis SG-Cam. Такая конфигурация обеспечивает отведение токов молнии как с длинной трассы (со стороны коммутатора), так и с короткого ответвления непосредственно у камеры. Устройство особенно эффективно при установке на мачтах и опорах, где камера является самой высокой точкой и наиболее подвержена прямому воздействию статического электричества и боковых разрядов.

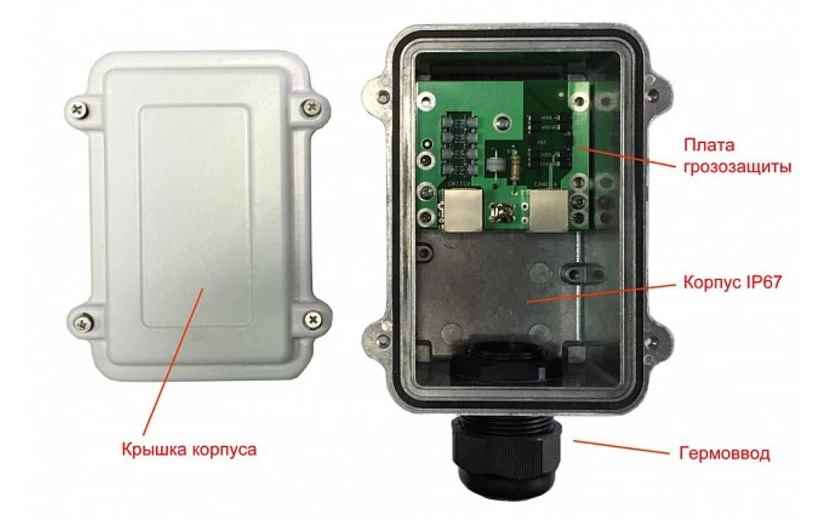

Конструктивные особенности и монтаж

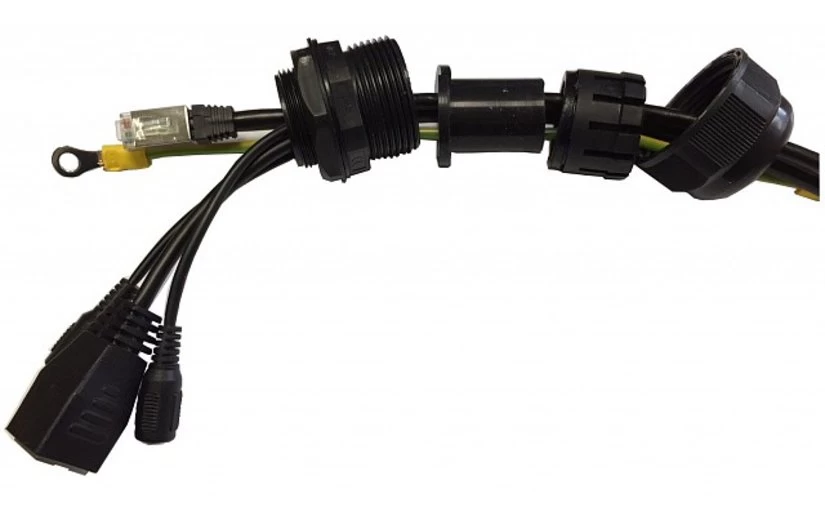

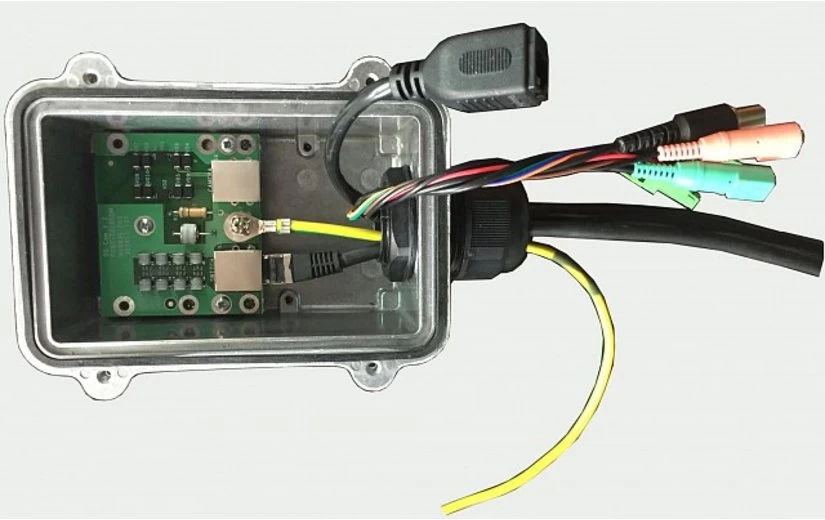

• Универсальный гермоввод: Единое вводное отверстие с многосекционной резиновой втулкой позволяет одновременно завести три кабеля: Ethernet от коммутатора, Ethernet от камеры (с обжатой RJ45-розеткой) и кабель заземления. Эластичная втулка плотно обжимает каждый кабель, сохраняя герметичность IP67.


• Технологический запас: Внутренний объем корпуса рассчитан на укладку избытка кабеля длиной 10-15 см, что необходимо для организации сервисной петли и повторного обжатия коннектора при ремонте.


• Заземление: Корпус оснащен надежной клеммой для подключения заземляющего проводника сечением не менее 2.5 мм². Эффективность работы устройства напрямую зависит от качества контура заземления (рекомендуемое сопротивление — не более 4 Ом).
