Устройство грозозащиты уличное TFortis SG-Switch

Блок грозозащиты TFortis SG-Switch — это специализированное устройство, предназначенное для усиленной защиты уличных коммутаторов серии TFortis PSW от разрушительного воздействия мощных грозовых разрядов и импульсных перенапряжений. Интегрируя в едином всепогодном корпусе модули защиты цепей питания 220В и портов Ethernet с поддержкой PoE/PoE+, данный блок позволяет повысить класс устойчивости оборудования до уровня 5 по ГОСТ Р 51317.4.5, что критически важно для объектов, эксплуатируемых в регионах с интенсивной грозовой активностью или на открытых пространствах.

Решение разработано специально для интеграторов и служб эксплуатации, сталкивающихся с проблемой выхода из строя уличного сетевого оборудования в грозовой период. TFortis SG-Switch не только защищает дорогостоящие коммутаторы и камеры от пробоев изоляции, но и минимизирует простой системы видеонаблюдения, исключая необходимость частой замены сгоревших устройств. Благодаря полностью уличному исполнению, блок монтируется непосредственно рядом с защищаемым оборудованием, обеспечивая отвод опасного тока на заземление до того, как он достигнет электронных компонентов.

Ключевые возможности и преимущества

• Повышение класса грозозащиты до 5: Применение TFortis SG-Switch в паре с коммутаторами PSW обеспечивает соответствие 5-му классу устойчивости к импульсным перенапряжениям по ГОСТ Р 51317.4.5 — максимальному уровню защиты для данного класса оборудования.

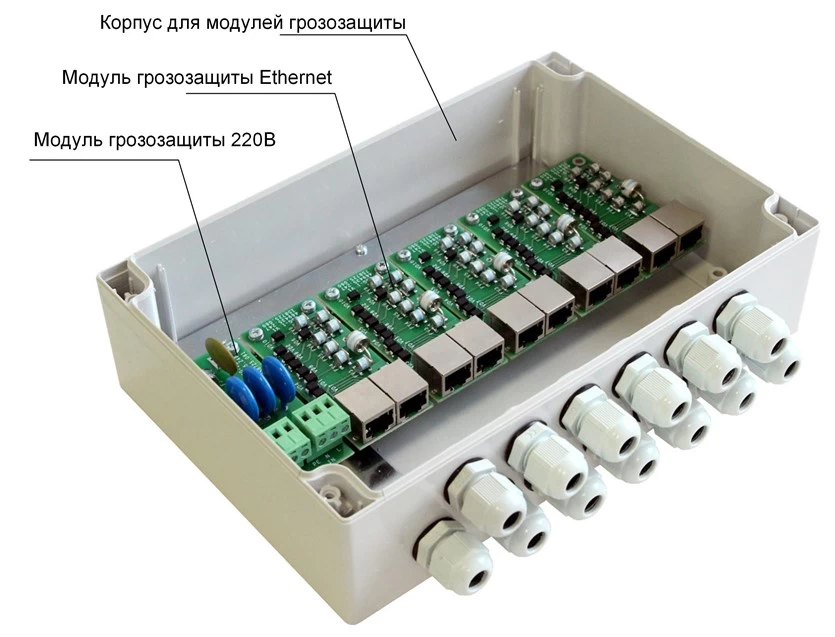

• Два уровня защиты в одном корпусе: Устройство объединяет модуль защиты питания 220В (PSG) и до 6 модулей защиты Ethernet (ESG). Это позволяет комплексно обезопасить как сам коммутатор, так и подключенные к нему камеры от перенапряжений, приходящих как по силовой линии, так и по витой паре.


• Сохранение целостности PoE-питания: Модули ESG полностью поддерживают передачу питания по технологии Power over Ethernet, включая стандарты IEEE802.3af/at и высокомощный PoE+ до 60 Вт. Защита реализована без потери мощности и без внесения дополнительного затухания в тракт передачи данных.


• Всепогодное исполнение IP66: Корпус блока обеспечивает надежную защиту от пыли, дождя, снега и конденсата. Устройство предназначено для круглосуточной уличной эксплуатации в диапазоне температур от -55°C до +50°C без необходимости размещения в термошкафу.


• Визуальный контроль состояния: Конструкция модулей позволяет оперативно оценивать их целостность визуально — поврежденные элементы отчетливо заметны при осмотре. Это упрощает обслуживание и позволяет быстро выявить необходимость замены после грозового воздействия.


• Готовое монтажное решение: Блок поставляется в корпусе с 13 кабельными вводами PG9 и шпилькой заземления М4, что позволяет организовать аккуратное подключение кабелей без использования дополнительных распределительных коробок.


• Высокая надежность и ресурс: Наработка на отказ устройства составляет не менее 50 000 часов (более 5,7 лет непрерывной работы), что сопоставимо с ресурсом промышленных коммутаторов и не требует частой замены.

Технические характеристики

Блок грозозащиты TFortis SG (корпус):

Степень защиты корпуса: IP66

Количество модулей защиты Ethernet (ESG): до 6 шт

Количество кабельных вводов: 13 шт (PG9)

Заземление: шпилька М4

Габаритные размеры: 240 х 160 х 90 мм

Модуль защиты Ethernet (ESG):

Поддерживаемые стандарты: 10/100/1000Base-T, IEEE802.3af/at, Passive PoE, PoE+ до 60 Вт

Защита: все 8 жил витой пары

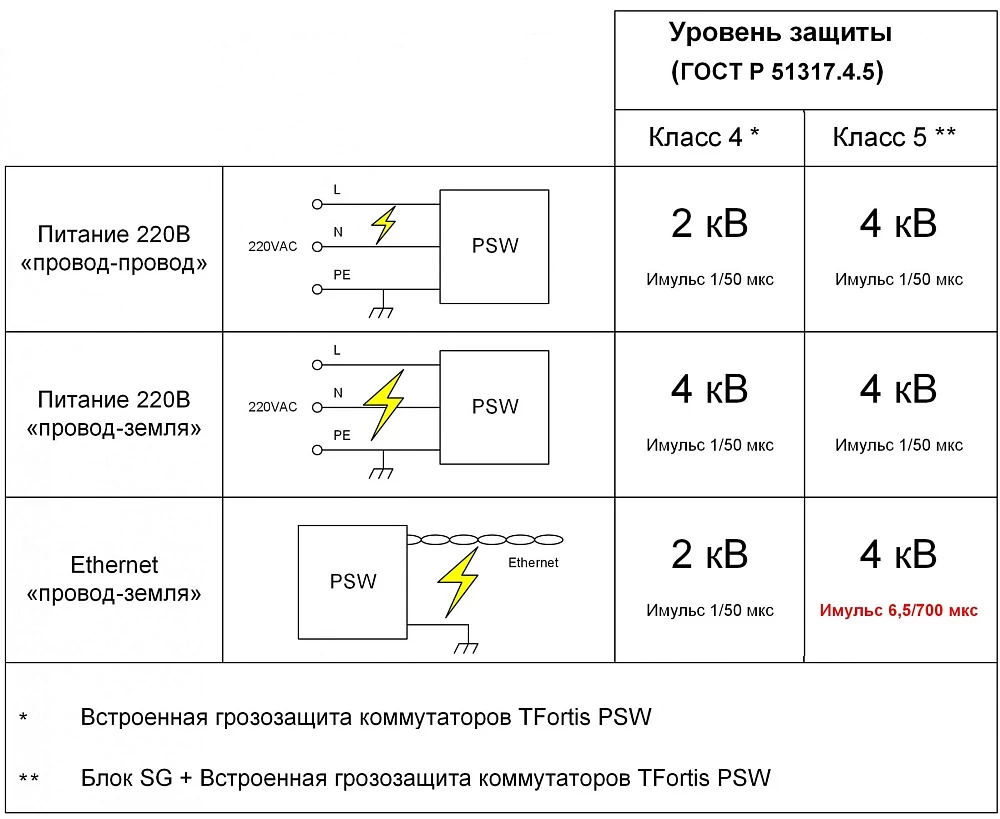

Уровень защиты (коммутаторы PSW): импульс 4 кВ, 6.5/700 мкс, схема «провод-земля», критерий функционирования В (ГОСТ Р 51317.4.5)

Модуль защиты питания 220В (PSG):

Подключение: клеммник под винт

Сечение провода: макс. 2.5 мм²

Уровень защиты (коммутаторы PSW): импульс 4 кВ, 1/50 мкс, схемы «провод-провод» и «провод-земля», критерий функционирования В (ГОСТ Р 51317.4.5)

Условия эксплуатации:

Диапазон рабочих температур: от -55°C до +50°C

Наработка на отказ (MTBF): не менее 50 000 часов (≈5,7 лет)

Принцип работы и сценарии использования

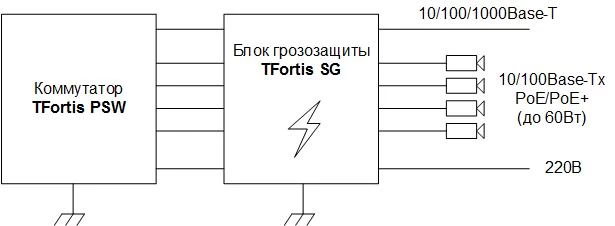

TFortis SG-Switch функционирует как барьерный фильтр, устанавливаемый в разрыв линии питания и сетевых кабелей между источником (сеть 220В, вышестоящий коммутатор) и защищаемым оборудованием (коммутатор PSW). В нормальном режиме устройство пропускает электропитание и сетевой трафик без потерь и искажений. При возникновении импульсного перенапряжения, наведенного ударом молнии, модули защиты мгновенно (за наносекунды) отводят опасный ток на землю через шпильку заземления, ограничивая напряжение на входе защищаемого оборудования до безопасного уровня. После окончания импульса устройство автоматически возвращается в рабочий режим.

Типовой сценарий применения — установка на мачтах и опорах линий электропередачи совместно с уличными PoE-коммутаторами PSW. Блок SG-Switch монтируется в непосредственной близости от коммутатора. К вводам корпуса подводится кабель питания 220В, который подключается к модулю PSG, а затем — на вход коммутатора. Параллельно через модули ESG проходят линии Ethernet от вышестоящего оборудования (или от камер) к портам коммутатора. Таким образом, все внешние кабели, потенциально являющиеся «антеннами» для грозовых разрядов, проходят предварительную обработку в блоке защиты.

Рекомендации по монтажу и эксплуатации

• Блок должен быть установлен максимально близко к защищаемому оборудованию (рекомендуемая длина кабеля между SG-Switch и PSW — не более 1-2 метров).


• Обязательным условием эффективной работы является качественное заземление устройства с сопротивлением контура не более 4 Ом.


• После каждой зарегистрированной грозы или в конце грозового сезона необходимо проводить визуальный осмотр модулей ESG и PSG на предмет механических повреждений и следов перегрева.


• Поврежденные модули подлежат замене; эксплуатация устройства с неисправными элементами защиты не гарантирует сохранность оборудования.
