Блок интеграции TFortis TELEPORT-1

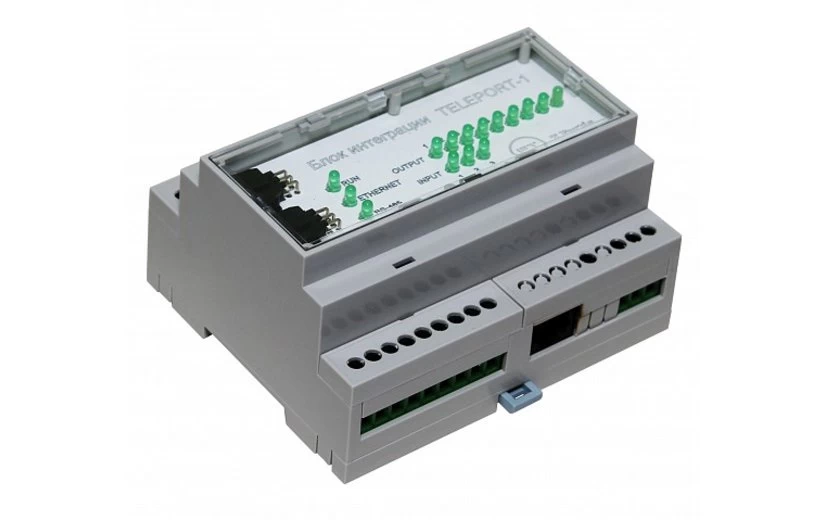

Блок интеграции TFortis TELEPORT-1 — это специализированное устройство сопряжения, предназначенное для передачи событий и тревожных сигналов от управляемых коммутаторов серии TFortis PSW в системы охранной сигнализации и контроля доступа. Оборудование решает критическую задачу интеграции IP-сетей видеонаблюдения с проводными шлейфами безопасности, позволяя использовать коммутаторы не только как сетевое оборудование, но и как интеллектуальные источники событий для охранных систем.

Устройство разработано для объектов с жесткими требованиями к комплексной безопасности: промышленные предприятия, транспортные узлы, режимные объекты и распределенные площадки. TELEPORT-1 преобразует программные события коммутатора (вскрытие корпуса, пропадание связи с камерой, нарушение PoE-питания, перезагрузка оборудования) в классические релейные сигналы, совместимые с любыми приемно-контрольными приборами. Особое внимание уделено интеграции с оборудованием «НВП Болид» — устройство поддерживает прямое подключение к системам «Орион» без дополнительных согласующих модулей.

Ключевые возможности и преимущества

• Трансляция IP-событий в релейные сигналы: TELEPORT-1 получает от коммутатора PSW по локальной сети информацию о тревожных событиях и замыкает/размыкает соответствующие выходные реле. Любое программное событие становится физическим сигналом для охранной системы.

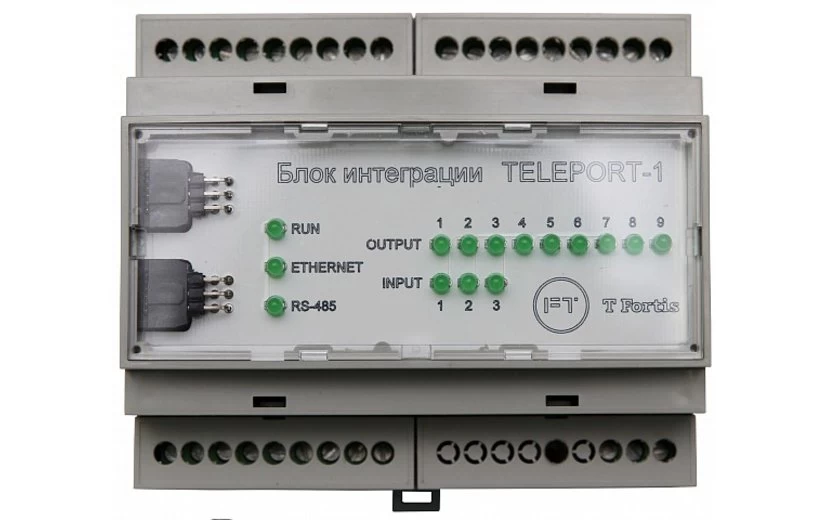

• 9 независимых релейных выходов: Устройство оснащено девятью нормально разомкнутыми реле с гальванической развязкой. Каждый выход может быть индивидуально настроен на конкретное событие или группу событий от одного или нескольких коммутаторов PSW.


• 3 входа для подключения извещателей: Входные каналы позволяют подключать охранные датчики с релейным выходом, герконы, концевые выключатели и другие устройства «сухой контакт». Это дает возможность расширить зону контроля и объединить разнородное оборудование в единую логику работы.


• Прямая интеграция с «Орион» (Болид): Устройство оптимизировано для совместной работы с системами НВП Болид. Выходные параметры (30В, 50мА) полностью соответствуют требованиям к подключению к шлейфам сигнализации приборов «Сигнал-20», «С2000-4» и других контроллеров семейства «Орион».


• Простая настройка через веб-интерфейс: Интуитивно понятный веб-конфигуратор позволяет назначить любому входу или внутреннему событию соответствующий релейный выход, настроить задержки срабатывания, инверсию сигнала и логику группового управления.


• Компактное DIN-рейк исполнение: Корпус шириной 6 модулей (106 мм) предназначен для установки в стандартные электротехнические щиты на 35-мм DIN-рейку. Это позволяет разместить блок интеграции в одном шкафу с сетевым оборудованием и приборами охранной сигнализации.


• Низкое энергопотребление: Устройство потребляет не более 3 Вт и допускает питание от источников постоянного тока 12-24В, что позволяет запитать его от того же блока, что и коммутатор PSW, без дополнительных затрат.

Технические характеристики

Сетевой интерфейс:

Порт Ethernet: 1 x 10/100Base-TX (RJ-45), Auto-MDIX

Управление потоком: IEEE 802.3x

Настройка: Веб-интерфейс (HTTP/HTTPS)

Релейные выходы:

Количество: 9 шт

Тип контакта: Нормально разомкнутый (NO)

Гальваническая развязка: Есть

Максимальное коммутируемое напряжение: 30В DC

Максимальный коммутируемый ток: 50 мА

Сопротивление замкнутого канала: 10 Ом

Входы для извещателей:

Количество: 3 шт

Тип подключаемых устройств: Концевые выключатели, герконы, релейные выходы, устройства с типом «сухой контакт»

Питание:

Напряжение питания: 12-24В DC

Максимальная потребляемая мощность: не более 3 Вт

Конструкция и условия эксплуатации:

Тип монтажа: DIN-рейка 35 мм (6 модулей)

Габаритные размеры: 106 х 90 х 58 мм

Масса: не более 0,3 кг

Диапазон рабочих температур: от +5°C до +40°C

Предназначение: Установка в отапливаемых помещениях

Принцип работы и сценарии использования

TFortis TELEPORT-1 функционирует как шлюз между IP-сетью и аналоговыми шлейфами сигнализации. Устройство подключается к локальной сети, получает IP-адрес и становится доступным для связи с коммутаторами PSW. По протоколам SNMP или Syslog блок интеграции принимает события от одного или нескольких коммутаторов. Встроенный веб-интерфейс позволяет гибко настроить правила соответствия: каждому событию (например, «вскрыт корпус коммутатора №3») назначается конкретный релейный выход. При наступлении события TELEPORT-1 замыкает соответствующий релейный контакт, что фиксируется охранным прибором как нарушение шлейфа.

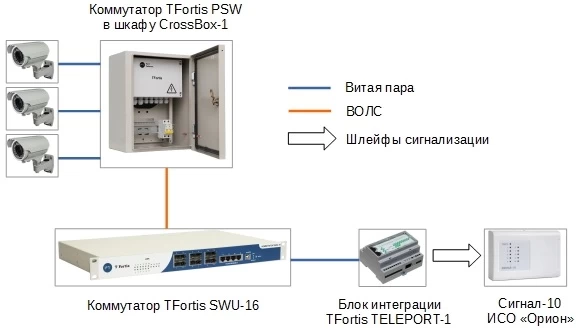

Типовой сценарий применения — интеграция системы видеонаблюдения на основе коммутаторов PSW с охранной системой «Орион» на распределенном объекте. Несколько уличных коммутаторов PSW, установленных во взрывоопасных зонах, контролируют состояние своих корпусов (датчики вскрытия) и подключенных IP-камер. При несанкционированном доступе к шкафу или потере видеосигнала коммутатор отправляет SNMP-ловушку. TELEPORT-1 принимает событие и замыкает реле №1, которое подключено к шлейфу прибора «Сигнал-20». На пульте охраны отображается тревога с указанием конкретного участка. Таким образом, IP-камеры и сетевая инфраструктура становятся полноценными элементами охранной сигнализации, а не только средствами видеонаблюдения.

Дополнительный сценарий — использование входов TELEPORT-1 для подключения традиционных охранных извещателей. Датчики открытия дверей, разбития стекла или протечки воды подключаются к входам блока интеграции. TELEPORT-1 передает изменение их состояния по сети на коммутатор PSW, который, в свою очередь, может выполнить заданное действие: включить сирену через PoE-реле, отправить уведомление оператору или запустить запись с ближайшей камеры.

Рекомендации по монтажу и эксплуатации

• Устройство предназначено для установки в помещении с контролируемым климатом. Для уличного размещения необходимо предусмотреть термошкаф с обогревом.


• Питание рекомендуется осуществлять от стабилизированного источника постоянного тока 24В. Допускается совместное питание TELEPORT-1 и коммутатора PSW при условии достаточной мощности источника.


• Подключение к шлейфам охранных приборов должно выполняться с учетом полярности и параметров нагрузки, указанных в технической документации приемно-контрольного прибора.


• Для обеспечения надежности контактов реле рекомендуется использовать защитные элементы (демпферные диоды) при коммутации индуктивных нагрузок.
