6 портовый уличный узел связи TFortis PSW-2G+UPS-Box

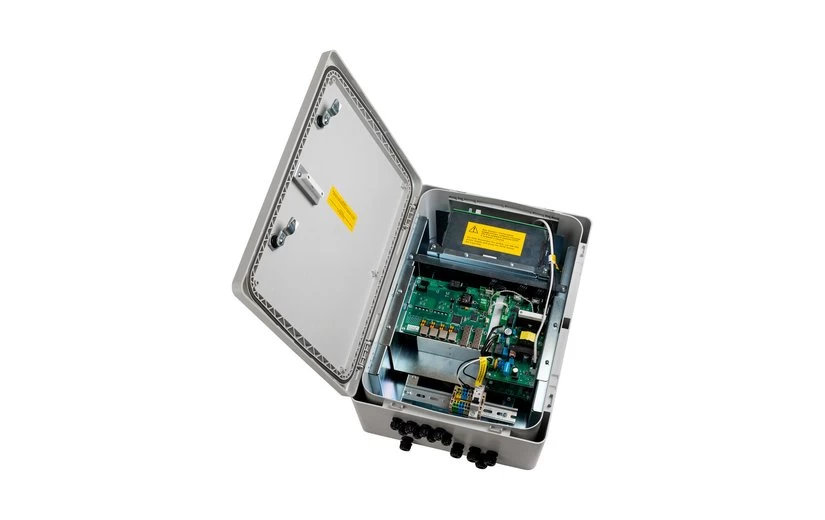

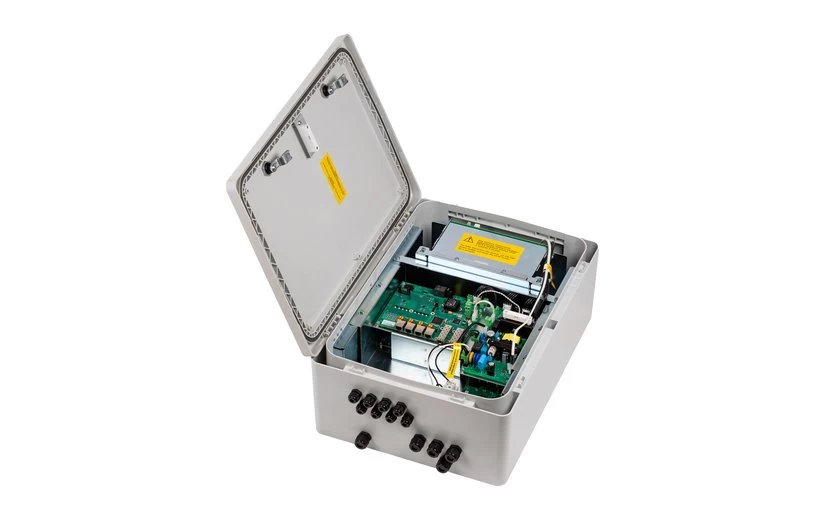

PSW-2G+UPS-Box — это управляемый всепогодный PoE++ коммутатор со встроенным источником бесперебойного питания (ИБП), предназначенный для создания полностью автономных и защищенных узлов подключения до 4 IP-устройств. Его ключевая особенность — поддержка высокой мощности PoE до 60 Вт на каждом из четырех портов (стандарт IEEE 802.3bt или аналогичный) в сочетании с интегрированной системой резервного питания, что позволяет питать даже самые энергоемкие камеры, тепловизоры или точки доступа в условиях полного отсутствия сетевого электропитания.

Устройство разработано для развертывания в экстремальных условиях на объектах с высочайшими требованиями к надежности: на критически важных периметрах (аэропорты, энергообъекты), удаленных участках транспортных и промышленных магистралей. Оно объединяет в корпусе с защитой IP66 и ударопрочностью IK10 функции гигабитного L2-коммутатора, мощного PoE-инжектора, ИБП с аккумуляторами и оптического кросса, обеспечивая готовность к работе в температурном диапазоне от -60°C до +50°C.

Ключевые возможности и преимущества

• Высокомощное питание PoE++ до 60 Вт на всех портах: Каждый из 4 гигабитных портов поддерживает подачу питания до 60 Вт, что позволяет напрямую подключать мощные PTZ-камеры с обогревом, тепловизионные модули, радары и другое энергоемкое оборудование без использования внешних инжекторов. Общий бюджет мощности PoE составляет 240 Вт.


• Полная энергонезависимость узла со встроенным ИБП: Интегрированный источник бесперебойного питания с двумя аккумуляторами 12В 12А·ч обеспечивает резервную работу коммутатора и всех подключенных устройств при отключении сети 220В, скачках напряжения до 400В или «потере нуля». Время автономии достигает 18 часов без нагрузки и до 3 часов при нагрузке 60 Вт.

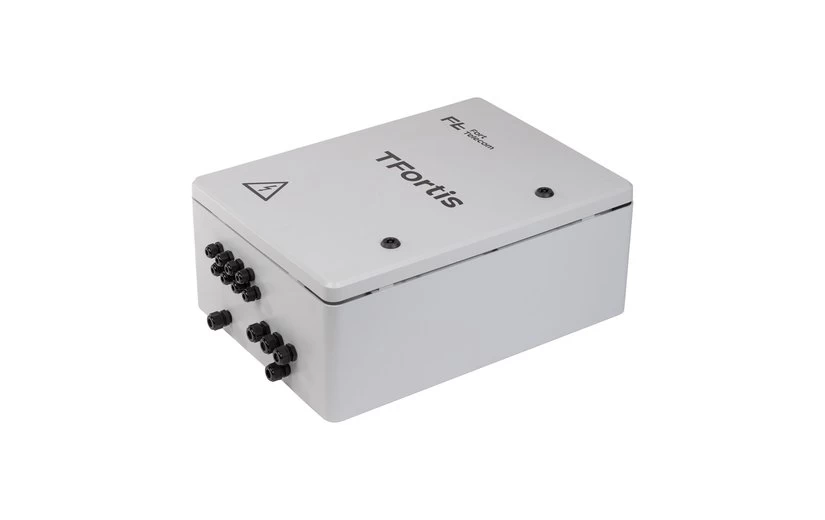

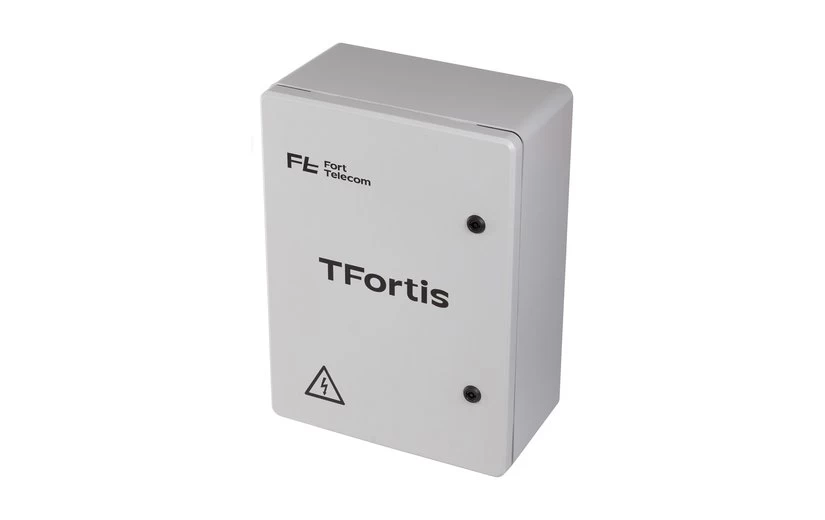

• Экстремальная промышленная надежность: Корпус из армированного поликарбоната со степенью защиты IP66 и классом IK10 гарантирует полную защиту от пыли, струй воды, ударов и коррозии. Рабочий диапазон от -60°C до +50°C и наработка на отказ 75 000 часов подтверждают готовность к самым суровым условиям.

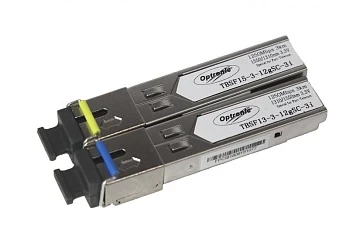

• Готовность к построению оптических сетей: Наличие двух гигабитных SFP-портов и встроенного оптического кросса на 8 адаптеров (SC/LC) и 32 гильзы позволяет легко интегрировать устройство в волоконно-оптические магистрали, строя цепочки или отказоустойчивые кольца (RSTP).


• Интеллектуальное управление и диагностика: Управляемая платформа L2 с веб-интерфейсом поддерживает VLAN, QoS, зеркалирование портов. Уникальная функция автоматической перезагрузки камер по расписанию, при потере связи или снижении скорости потока обеспечивает максимальную доступность системы без выезда обслуживающего персонала.


• Комплексная защита и удобство монтажа: Устройство оснащено встроенной грозозащитой (4 кВ по питанию, 2 кВ по Ethernet), датчиком вскрытия, «сухим контактом» и исполнительным реле. Проходные клеммы и кабельные вводы разных диаметров упрощают подключение силовых и сигнальных линий.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для устройств (RJ-45): 4 x 10/100/1000Base-T с PoE++

Мощность PoE на порт: До 60 Вт (802.3af/at/bt или совместимый)

Общий бюджет PoE: 240 Вт

Uplink-порты (SFP): 2 x 1000Base-X

Производительность и управление:

Коммутационная матрица: 4.8 Гбит/с

Уровень управления: L2

Функции: VLAN (802.1Q), QoS (802.1p), RSTP, IGMP Snooping, зеркалирование портов

Управление: Веб-интерфейс, Telnet, SNMP v1/v3

Питание и ИБП:

Входное питание: ~230 В (от 187В до 253В)

Встроенный ИБП: Да

Аккумуляторы: 2 x 12 В, 12 А·ч (в комплекте)

Потребляемая мощность (без нагрузки PoE): Не более 10 Вт

Корпус и физические параметры:

Степень защиты (IP): IP66

Ударопрочность (IK): IK10

Материал корпуса: Армированный поликарбонат

Рабочая температура: От -60°C до +50°C

Габариты (Ш x В x Г): 550 x 400 x 220 мм

Масса (с АКБ): 24 кг

Принцип работы и сценарии использования

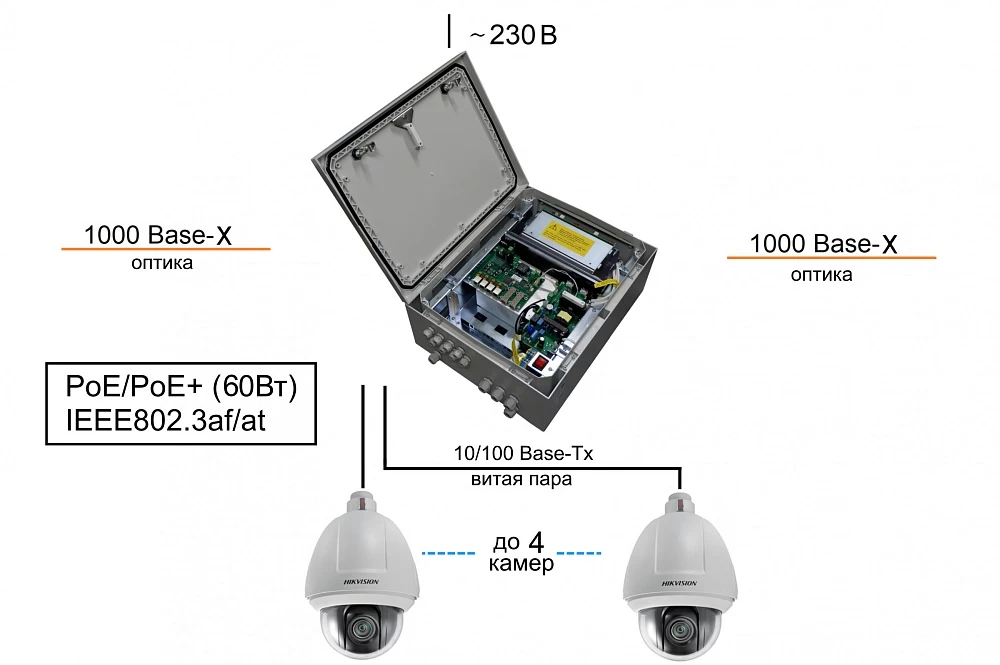

Коммутатор PSW-2G+UPS-Box функционирует как автономный концентратор. Он получает сетевое питание 230В, которое стабилизируется, используется для зарядки аккумуляторов и питания собственной электроники. Одновременно он подает до 60 Вт на каждый подключенный PoE-порт. При пропадании или выходе сетевого напряжения за допустимые пределы система мгновенно переключается на питание от аккумуляторов, продолжая работу всех подключенных устройств. Данные от камер агрегируются и передаются по оптической линии через SFP-порты. Интеллектуальные функции (например, автоматическая перезагрузка камер) позволяют удаленно восстанавливать работоспособность конечных устройств.

Типичный сценарий: на удаленном участке газопровода необходимо установить 3 тепловизионные камеры для контроля утечек. Каждая камера потребляет ~45 Вт. PSW-2G+UPS-Box монтируется на опору рядом с камерами. К его высокомощным портам подключаются все три камеры. Через оптоволоконную линию (SFP) данные передаются на диспетчерский пункт за 20 км. При аварийном отключении электропитания на этой опоре коммутатор и все три камеры продолжают работать от аккумуляторов еще около 4 часов, обеспечивая непрерывный мониторинг критически важного объекта.

Ориентировочное время автономной работы (при полной зарядке АКБ 2x12А·ч)

• Без нагрузки PoE: До 18 часов


• При нагрузке 60 Вт (1 мощная камера): Около 3 часов


• При нагрузке 120 Вт (2 мощные камеры): Около 55 минут


• При полной нагрузке ~240 Вт: Около 28 минут

Области применения

• Критически важные объекты и периметры: Охрана АЭС, гидротехнических сооружений, аэропортов, военных объектов с использованием мощных камер и тепловизоров.


• Удаленная инфраструктура ТЭК: Видеомониторинг нефте- и газопроводов, электроподстанций, буровых установок в условиях отсутствия стабильной электросети.


• Транспортные магистрали в сложных климатических зонах: Оснащение тоннелей, мостов, высокогорных участков дорог, где необходима работа при экстремально низких температурах.


• Промышленные площадки с тяжелыми условиями: Карьеры, металлургические комбинаты, химические производства.
