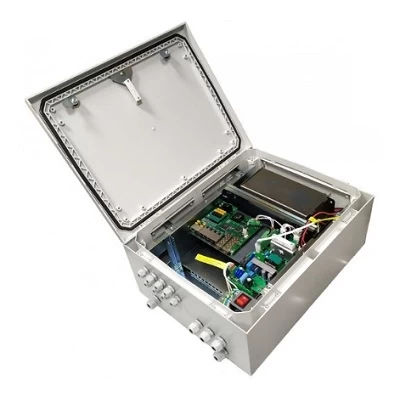

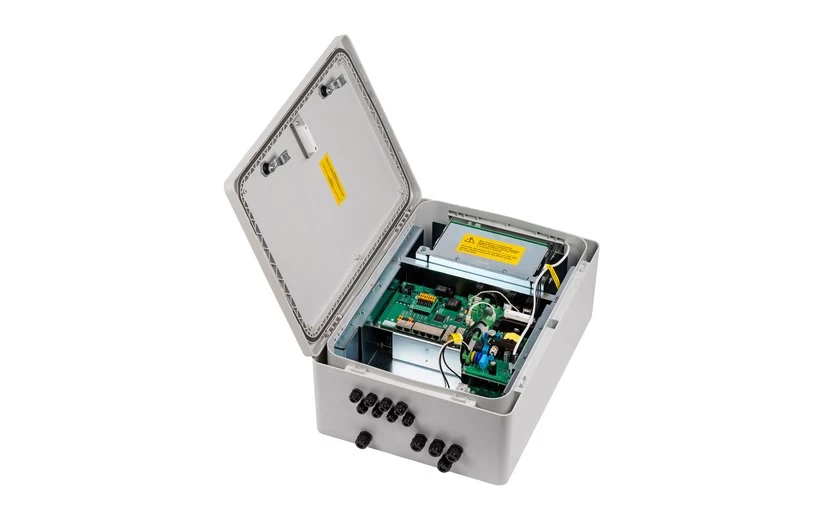

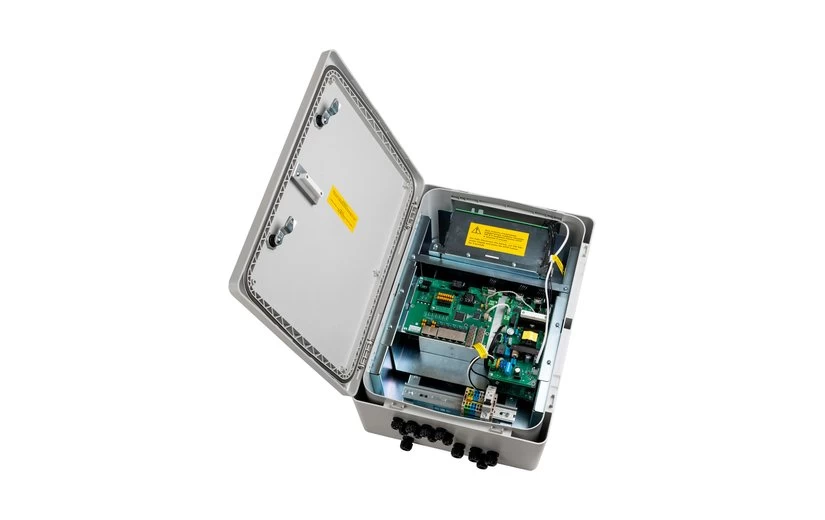

8 портовый уличный узел связи TFortis PSW-2G6F+UPS-Box

PSW-2G6F+UPS-Box — это всепогодный гигабитный PoE+ коммутатор со встроенным ИБП, разработанный для создания энергонезависимых узлов подключения на 6 IP-устройств в уличных системах видеонаблюдения. Его ключевая особенность — поддержка расширенного питания PoE++ (до 60 Вт) на двух портах для подключения наиболее энергоемкого оборудования, такого как скоростные PTZ-камеры с подогревом и освещением, в сочетании с функцией резервного питания от встроенных аккумуляторов.

Устройство предназначено для профессионального развертывания на объектах, где требуется питание мощных камер и гарантированная работа при отключениях электросети: на промышленных периметрах, транспортных развязках, стадионах и в умных городских системах. Оно объединяет в защищенном корпусе (IP66, IK10, от -60°C до +50°C) функции управляемого коммутатора, распределителя питания PoE/PoE+/PoE++ и автономного источника энергии, обеспечивая непрерывность работы критически важных точек видеонаблюдения.

Ключевые возможности и преимущества

• Расширенное питание PoE++ до 60 Вт на двух портах: Два порта поддерживают повышенную мощность (до 60 Вт), что позволяет напрямую подключать самые требовательные устройства, такие как мощные PTZ-камеры, тепловизоры или компактные точки доступа с высоким энергопотреблением, без необходимости использования отдельных инжекторов.


• Встроенный ИБП для полной автономии узла: Интегрированный источник бесперебойного питания с аккумуляторами обеспечивает резервное питание самого коммутатора и всех подключенных PoE-устройств при отключении сетевого напряжения 220В, гарантируя работу системы в течение нескольких часов (от 18 ч без нагрузки до ~3 ч при 60 Вт).


• Экстремальная всепогодная и вандалозащищенная конструкция: Корпус со степенью защиты IP66 (полная защита от пыли и струй воды) и ударопрочностью IK10 устойчив к механическим воздействиям и коррозии. Широкий температурный диапазон от -60°C до +50°C обеспечивает работу в любых климатических условиях.


• Гибкая оптоволоконная магистраль и управляемость: Два слота SFP позволяют строить надежные топологии (цепочка, кольцо) с использованием волоконно-оптических линий для передачи данных на большие расстояния. Управляемая платформа (L2) поддерживает VLAN, QoS и протоколы резервирования.


• Комплексная защита оборудования: Устройство оснащено встроенной грозозащитой по портам Ethernet и входу питания 230В, реле контроля напряжения для защиты от скачков в сети и датчиком вскрытия (тампером) для контроля физического доступа.


• Удобство монтажа и обслуживания: Наличие встроенного оптического кросса значительно упрощает подключение и обслуживание волоконно-оптических линий. Узел подключения питания с автоматическим выключателем и клеммными зажимами делает электромонтаж безопасным и быстрым.

Технические характеристики

Сетевые интерфейсы и PoE:

Медные порты (RJ-45): 6 x 10/100/1000Base-T с PoE

Порты с PoE++ (до 60 Вт): 2 порта (предположительно, на базе IEEE 802.3bt или иного стандарта)

Порты с PoE+ (до 30 Вт): Все 6 портов поддерживают IEEE 802.3at

Оптические порты (SFP): 2 x 1000Base-X (SFP слоты)

Встроенный оптический кросс: Да

Корпус и защита:

Степень защиты (IP): IP66

Ударопрочность (IK): IK10

Рабочая температура: От -60°C до +50°C

Защита: Грозозащита (Ethernet, 230В), реле контроля напряжения, датчик вскрытия (тампер)

Питание и ИБП:

Входное питание: ~230 В

Встроенный ИБП: Да (с аккумуляторными батареями в комплекте)

Время автономной работы (пример): До 18 ч (без нагрузки), ~3 ч (при нагрузке 60 Вт), ~55 мин (при нагрузке 120 Вт)

Узел подключения: Автоматический выключатель, клеммные зажимы

Управление (ориентировочно):

Уровень управления: Управляемый (L2)

Функции: VLAN, QoS, зеркалирование портов, поддержка кольцевых протоколов (STP/RSTP)

Принцип работы и сценарии использования

Коммутатор PSW-2G6F+UPS-Box функционирует как автономный сетевой узел. Он получает сетевое питание 230В, которое используется для работы его электроники, заряда аккумуляторов и подачи на PoE-порты. При отключении основного питания система мгновенно переключается на питание от встроенных аккумуляторов, продолжая подавать энергию на подключенные камеры и передавать данные по оптической линии. Два высокомощных порта (до 60 Вт) обеспечивают стабильную работу наиболее энергоемких устройств даже в условиях низких температур, когда их потребление возрастает.

Типичный сценарий: на ответственной въездной группе предприятия установлена мощная скоростная купольная (PTZ) камера с подогревом и 4 стандартные фиксированные камеры. PSW-2G6F+UPS-Box монтируется вблизи на столбе. PTZ-камера подключается к высокомощному порту 60 Вт, остальные — к обычным PoE+ портам. Через оптические SFP-порты коммутатор соединяется волокном с серверной. При аварийном отключении электричества на КПП вся группа камер продолжает работать от аккумуляторов коммутатора еще несколько часов, обеспечивая непрерывный контроль въезда.

Ориентировочное время автономной работы (при полной зарядке АКБ)

• Без нагрузки PoE: До 18 часов


• При нагрузке 60 Вт (например, 1 мощная PTZ + 1-2 обычные камеры): Около 3 часов


• При нагрузке 120 Вт (группа мощных камер): Около 55 минут


• При максимальной нагрузке: От 30 до 45 минут (в зависимости от конфигурации)

Время указано приблизительно. Фактическая длительность зависит от состояния и температуры аккумуляторов, точной потребляемой мощности оборудования и КПД системы.

Области применения

• Системы видеонаблюдения с мощными PTZ-камерами: Подключение и резервирование питания для скоростных камер на периметрах критически важных объектов (АЭС, мосты, порты).


• Уличные сети «Умный город»: Развертывание точек сбора данных, где требуются питание датчиков или камер с высоким энергопотреблением и гарантированная автономность.


• Промышленные объекты и ТЭК: Организация узлов связи и видеоконтроля на удаленных участках трубопроводов, в карьерах, на электроподстанциях с нестабильным электроснабжением.


• Транспортные узлы и магистрали: Оснащение сложных пересечений, тоннелей, мостов камерами высокой детализации с требованием к бесперебойной работе.
