10 портовый уличный узел связи TFortis PSW-2G8F+UPS-Box

PSW-2G8F+UPS-Box — это всепогодный гигабитный PoE+ коммутатор со встроенным источником бесперебойного питания (ИБП), разработанный для построения отказоустойчивых уличных сетей видеонаблюдения и передачи данных. Его ключевая особенность — сочетание функций активного сетевого оборудования, распределителя питания PoE+ и резервной энергосистемы в едином защищенном корпусе. Это позволяет создавать полностью автономные узлы подключения для до 8 IP-камер на удаленных объектах без необходимости установки отдельного шкафа с ИБП.

Устройство предназначено для профессионального использования в системах безопасности и телекоммуникациях на протяженных объектах: транспортных магистралях, промышленных периметрах, умных городах, сельскохозяйственных и складских комплексах. Оно решает комплекс задач: обеспечивает питание и данные для камер, организует оптическую магистраль для передачи трафика на большие расстояния и гарантирует непрерывность работы системы при полном отключении сетевого электропитания до 18 часов благодаря встроенным аккумуляторам.

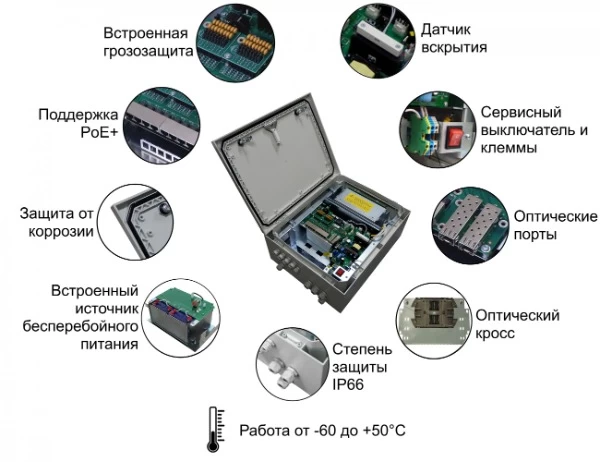

Ключевые возможности и преимущества

• Встроенный ИБП для полной автономности узла: Интегрированный источник бесперебойного питания с аккумуляторными батареями обеспечивает резервное питание как самого коммутатора, так и всех подключенных к нему PoE-устройств при отключении сети 220В, гарантируя непрерывность видеонаблюдения и передачи данных.


• Экстремальная всепогодная и вандалозащищенная конструкция: Корпус со степенью защиты IP66 и ударопрочностью IK10 обеспечивает полную защиту от пыли, мощных струй воды и механических воздействий. Рабочий диапазон температур от -60°C до +50°C позволяет эксплуатировать устройство в любом климате.


• Мощное питание PoE+ на всех портах: Каждый из 8 гигабитных медных портов поддерживает стандарт IEEE 802.3at (PoE+) с мощностью до 30Вт, что позволяет подключать энергоемкие камеры с подогревом, скоростные PTZ-модели и другое оборудование без внешних инжекторов.


• Гибкая оптоволоконная магистраль на 2 порта: Наличие двух слотов SFP позволяет строить надежные топологии: цепочечное подключение для линейных объектов, кольцевые схемы (например, с использованием протокола ERPS) для резервирования или прямое подключение к оптоволоконной магистрали.


• Комплексная защита оборудования: Устройство оснащено встроенной грозозащитой по портам Ethernet и входу питания 230В, реле контроля напряжения для защиты от скачков и датчиком вскрытия (тампером) для контроля физического доступа к корпусу.


• Удобство монтажа и обслуживания: Встроенный оптический кросс упрощает и ускоряет подключение и обслуживание волоконно-оптических линий. Узел подключения питания с автоматическим выключателем и клеммными зажимами делает электромонтаж безопасным и простым.

Технические характеристики

Сетевые интерфейсы и PoE:

Медные порты (RJ-45): 8 x 10/100/1000Base-T с PoE+

Мощность PoE на порт: До 30 Вт (IEEE 802.3at)

Оптические порты (SFP): 2 x 1000Base-X (SFP слоты)

Встроенный оптический кросс: Да

Корпус и защита:

Степень защиты (IP): IP66

Ударопрочность (IK): IK10

Рабочая температура: От -60°C до +50°C

Защита: Грозозащита (Ethernet, 230В), реле контроля напряжения, датчик вскрытия (тампер)

Питание и ИБП:

Входное питание: ~230 В

Встроенный ИБП: Да (с аккумуляторными батареями в комплекте)

Время автономной работы (пример): До 18 ч (без нагрузки PoE), ~4.5 ч (при нагрузке 40 Вт), ~1 ч 10 мин (при нагрузке 100 Вт)

Узел подключения: Автоматический выключатель, клеммные зажимы

Управление (ориентировочно для L2):

Уровень управления: Управляемый (L2)

Функции: VLAN, QoS, зеркалирование портов, агрегация каналов (LACP), поддержка кольцевых протоколов (STP/RSTP)

Принцип работы и сценарии использования

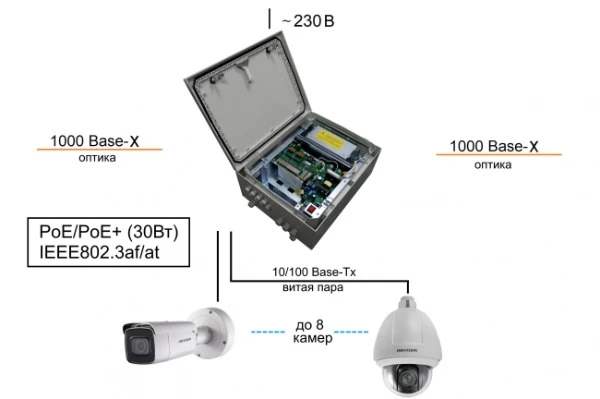

Коммутатор PSW-2G8F+UPS-Box функционирует как активный узел агрегации. Он получает питание 230В, которое преобразуется для работы собственной электроники и заряда встроенных аккумуляторов. При подаче питания на медные порты он по технологии PoE+ питает подключенные камеры. Данные от камер агрегируются и через оптические SFP-порты передаются по волоконно-оптическому кабелю к следующему коммутатору или центральному узлу. При отключении сетевого напряжения система мгновенно (без перерыва) переходит на питание от аккумуляторов, продолжая работу всех подключенных устройств в течение времени, указанного в таблице автономности.

Типичный сценарий: необходимо организовать видеонаблюдение вдоль протяженного забора периметра. Через каждые 300-500 метров устанавливается коммутатор PSW-2G8F+UPS-Box в защищенном месте. К каждому подключается 6-8 уличных камер, покрывающих свой участок. Коммутаторы соединяются между собой оптоволокном, образуя кольцо для отказоустойчивости. При обрыве питания на одном из участков (например, из-за повреждения кабеля) его коммутатор и камеры продолжают работать от аккумуляторов несколько часов, пока не будет восстановлено электроснабжение, обеспечивая непрерывность охраны.

Ориентировочное время автономной работы (при полной зарядке АКБ)

• Без нагрузки PoE: До 18 часов


• При нагрузке 40 Вт (например, 2-3 камеры): Около 4 часов 30 минут


• При нагрузке 100 Вт (группа камер): Около 1 часа 10 минут


• При максимальной нагрузке: От 30 до 45 минут (в зависимости от модели)

Время указано приблизительно. Фактическая длительность зависит от состояния, возраста и температуры аккумуляторов, КПД системы и точной потребляемой мощности оборудования.

Области применения

• Распределенные системы периметровой безопасности: Создание узлов подключения камер вдоль ограждений предприятий, аэропортов, логистических центров.


• Уличные сети «Умный город»: Развертывание точек доступа, экологических датчиков, систем освещения и видеонаблюдения на мачтах и столбах.


• Промышленные объекты и ТЭК: Организация связи на нефте- и газопроводах, в карьерах, на электросетевых объектах, где часто отсутствует стабильная электросеть.


• Транспортная инфраструктура: Оснащение автодорог, железнодорожных перегонов, мостов и тоннелей системами видеомониторинга.
