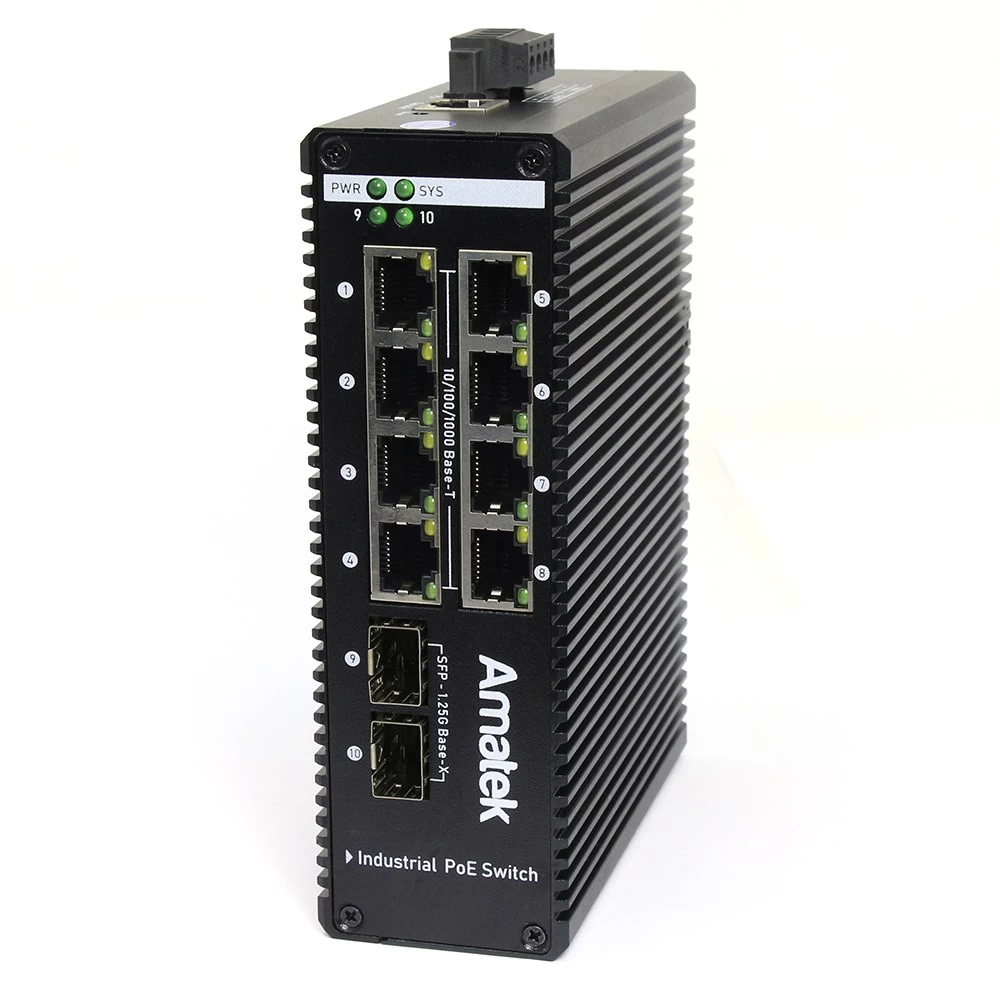

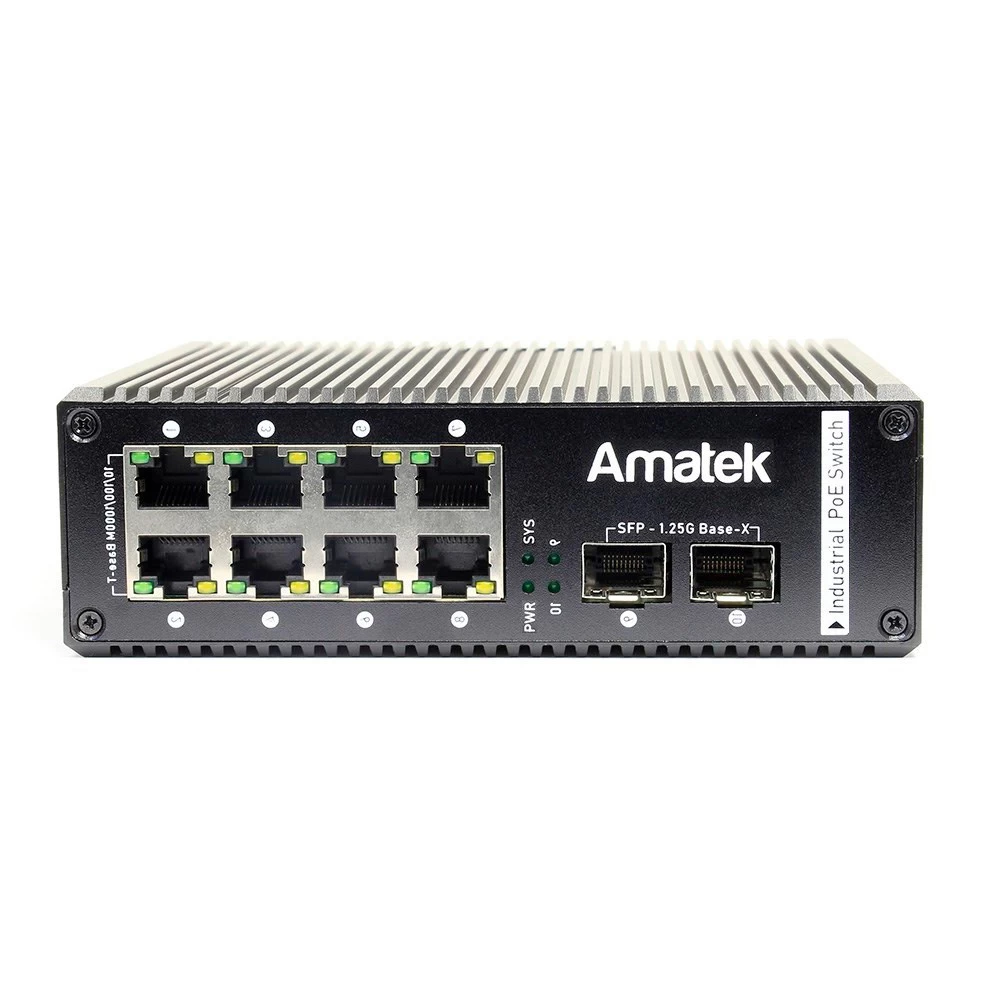

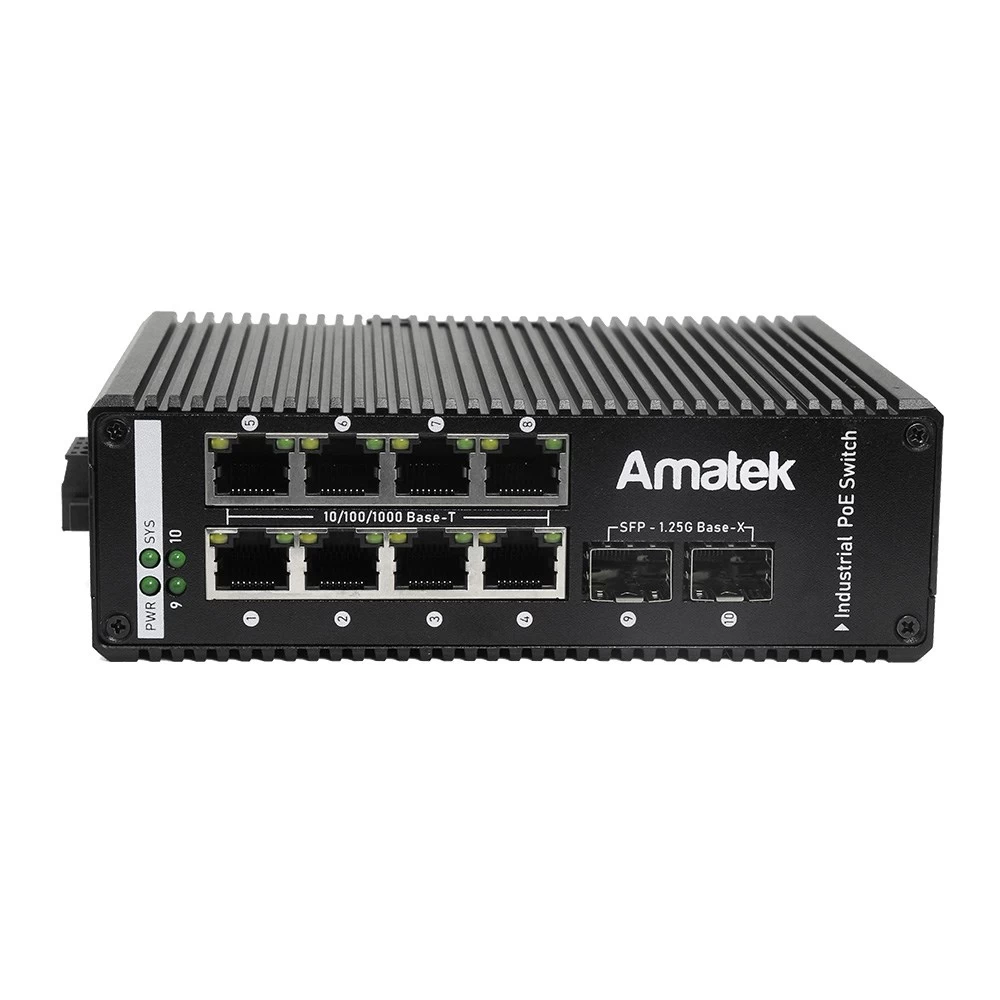

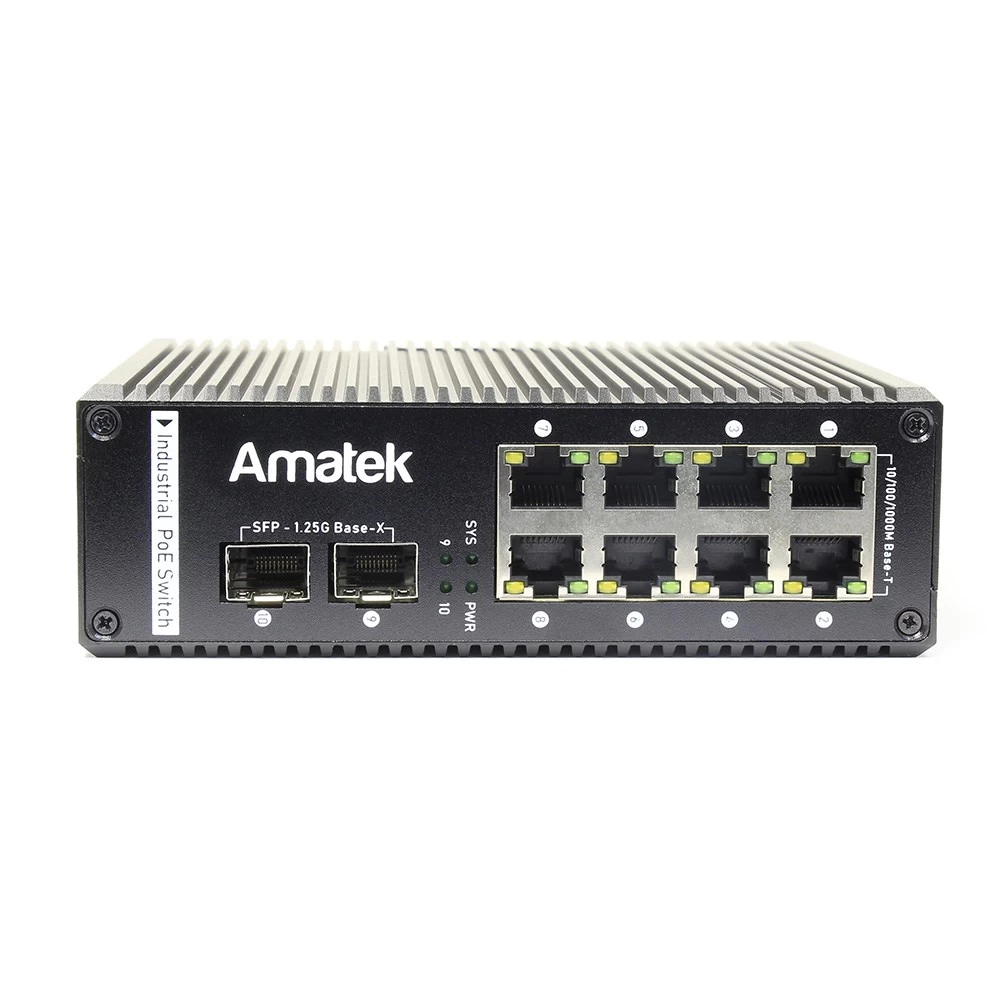

10 портовый управляемый коммутатор с PoE AMATEK AN-SXGM10P8A

Ключевые возможности и преимущества

• Промышленная надёжность в экстремальных условиях – металлический корпус со степенью защиты IP40, безвентиляторное охлаждение и широкий диапазон рабочих температур от -40°C до +85°C позволяют эксплуатировать коммутатор на неотапливаемых складах, уличных площадках, в производственных цехах и других объектах с тяжёлыми климатическими условиями.


• Мощное питание PoE+ с бюджетом 240 Вт – восемь гигабитных портов RJ45 поддерживают стандарты IEEE 802.3af/at (до 30 Вт на порт). Общий бюджет PoE достаточен для подключения нескольких скоростных IP-камер с поворотными механизмами, термокожухами или других энергоёмких устройств. Реализовано интеллектуальное управление питанием и перераспределение мощности между портами.


• Гибкость сетевой инфраструктуры – два комбо-слота SFP позволяют организовать высокоскоростные оптические соединения на расстояние до нескольких километров, что особенно важно при построении распределённых систем видеонаблюдения и промышленных сетей.


• Расширенный функционал уровня L2+ – поддержка VLAN (802.1Q, 802.1ad), кольцевых протоколов STP/RSTP/MSTP/ERPS, QoS с 8 очередями на порт, агрегации каналов (LACP), зеркалирования и ACL обеспечивает тонкую настройку трафика, сегментирование сети и резервирование каналов.


• Комплексная безопасность сети – аутентификация 802.1x, интеграция с RADIUS/TACACS+, защита SSH/SSL, фильтрация по MAC/IP, DHCP Snooping, инспекция ARP и защита от DoS-атак гарантируют контроль доступа и предотвращают несанкционированное вторжение.


• Удобство удалённого управления и мониторинга – интуитивный WEB-интерфейс, поддержка SNMP (v1/v2c), интерфейс командной строки (CLI) через Telnet или консольный порт (RJ45) позволяют администрировать устройство как локально, так и из любой точки сети. Доступно обновление прошивки через TFTP/WEB и импорт/экспорт конфигурации.


• Максимальная защита оборудования – все порты защищены от перенапряжения, короткого замыкания и переполюсовки. Встроенная грозозащита выдерживает контактный разряд до 8 кВ и воздушный до 15 кВ, а средняя наработка на отказ (MTBF) достигает 100 000 часов.

Технические характеристики

• Тип устройства: промышленный управляемый коммутатор уровня L2+


• Общее количество портов: 10

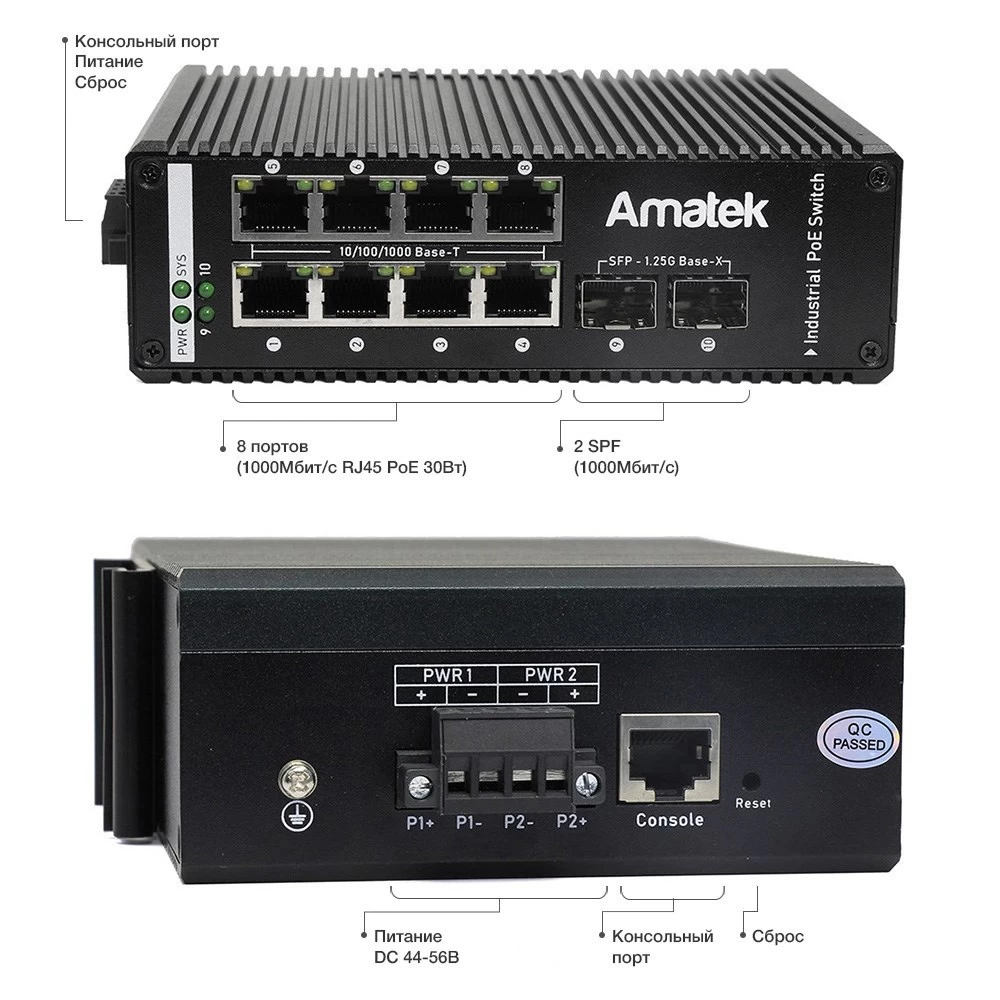

• Порты RJ45 10/100/1000Base-T: 8 (с поддержкой PoE+, авто-MDI/MDIX, автосогласование)


• Слоты SFP 1000Base-X: 2 (совместимы с 1000Base-SX/LX/EX/Zx)


• Консольный порт: RJ45 (внешний)


• Стандарты PoE: IEEE 802.3af (до 15,4 Вт), IEEE 802.3at (до 30 Вт) на порт


• Бюджет PoE: 240 Вт (суммарно для всех портов), возможность управления и перераспределения


• Коммутационная матрица: 32 Гбит/с


• Скорость пересылки пакетов: 16,82 Mpps (для пакетов 64 байта)


• Таблица MAC-адресов: 8K записей, автоматическое обучение и старение


• Метод коммутации: Store‑and‑Forward


• Поддерживаемые VLAN: 4094 ID, 256 групп, IEEE 802.1Q, QinQ, Voice VLAN, GVRP, Private VLAN


• Протоколы резервирования: STP, RSTP, MSTP, G.8032 (ERPS)


• QoS: 8 очередей на порт, планирование WRR/SP, классификация по порту, VLAN, DSCP


• Агрегация каналов: до 8 групп, до 8 портов в группе, LACP


• Зеркалирование портов: есть


• Многоадресная рассылка: IGMP snooping v2/v3 (до 256 групп), MLD snooping v1/v2


• Безопасность: IEEE 802.1x, RADIUS, TACACS+, SSH, SSL, SNMPv3, IP-MAC binding, MAC-фильтрация, статические MAC-адреса, DHCP snooping (option 82), инспекция ARP, защита от DoS, BPDU‑защита


• Управление: WEB-интерфейс, SNMP (v1/v2c/v3), CLI (Telnet, консоль), LLDP, SNTP, импорт/экспорт конфигурации, обновление ПО через WEB/TFTP


• Защита интерфейсов: от перенапряжения, короткого замыкания, переполюсовки; грозозащита (ESD) до 6 кВ общее, 8 кВ контактный разряд, 15 кВ воздушный разряд


• Светодиодная индикация: питание, Link/Activity, PoE

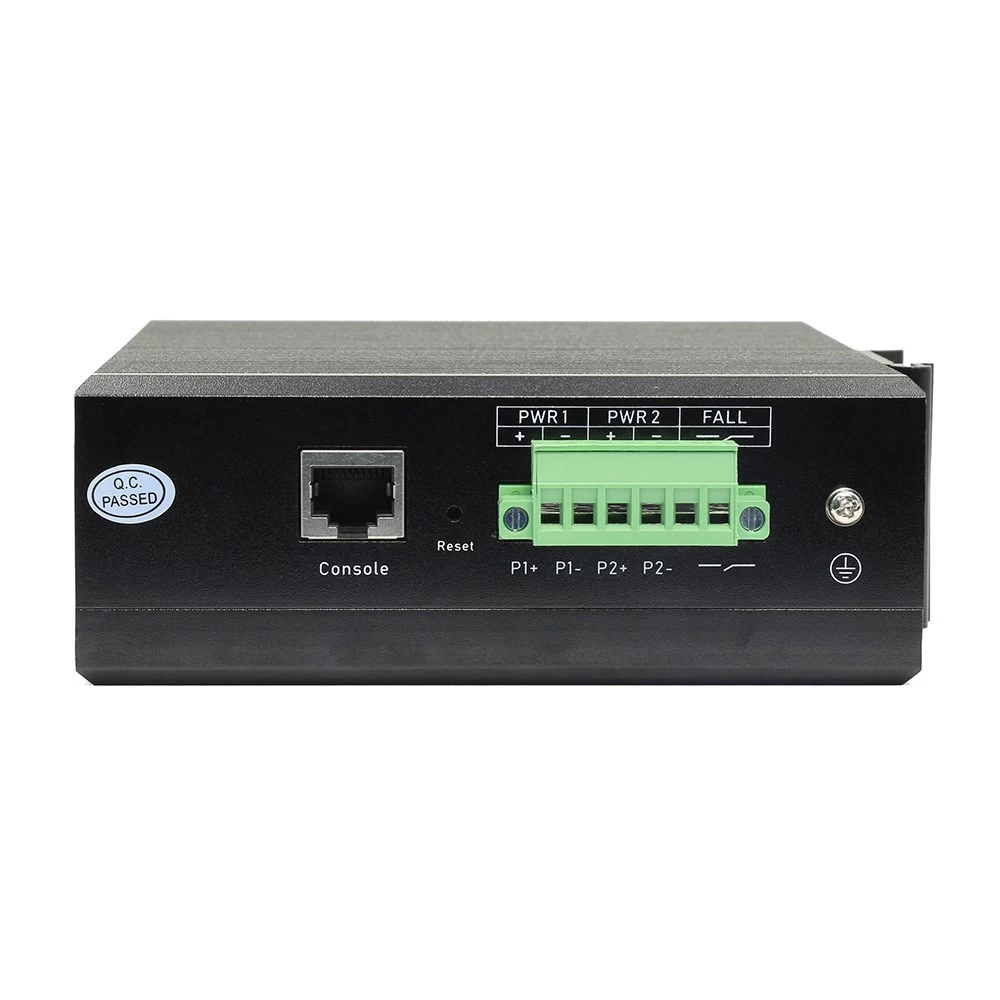

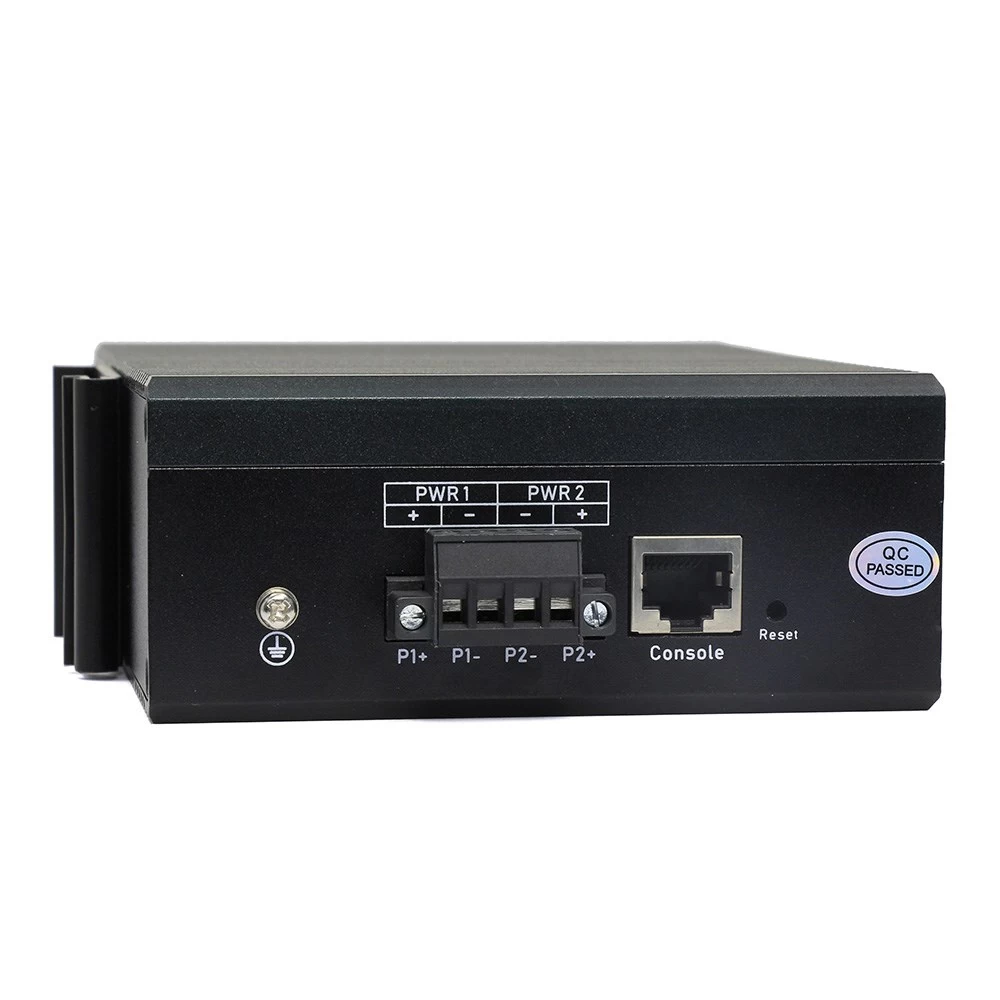

• Питание: DC 48–56 В (клеммная колодка с дублированием P1/P2)


• Потребляемая мощность (без нагрузки PoE): ≤ 12 Вт


• Охлаждение: пассивное, без вентилятора


• Корпус: металлический, класс защиты IP40, монтаж на DIN‑рейку 35 мм или настольный

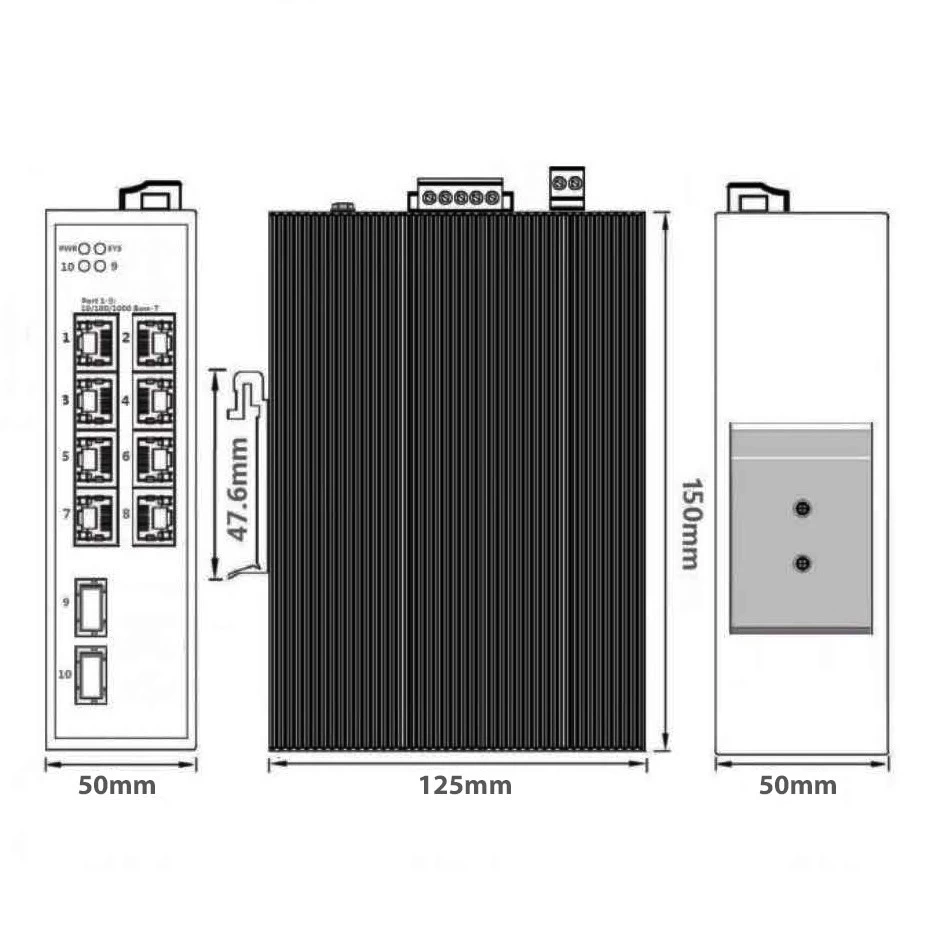

• Размеры (Ш×Г×В): 50 × 125 × 150 мм


• Вес: 1,25 кг


• Условия эксплуатации: температура –40…+85°C, влажность 5–95% (без конденсации)


• Наработка на отказ (MTBF): 100 000 ч


• Комплектация: коммутатор, краткая инструкция

Принцип работы и сценарии использования

Коммутатор AN-SXGM10P8A выступает в роли центрального узла сети, объединяя оконечные IP‑устройства и обеспечивая их питание по технологии Power over Ethernet (PoE). Благодаря поддержке современных стандартов управления трафиком он позволяет создавать изолированные виртуальные сети (VLAN) для разных служб, приоритизировать видеопотоки (QoS) и резервировать каналы связи (кольцевые протоколы).

Устройство идеально подходит для построения систем IP‑видеонаблюдения на крупных территориях (логистические центры, периметры, автотрассы), где требуется питание камер через один кабель и надёжная передача данных даже при экстремально низких или высоких температурах. Также коммутатор востребован в промышленной автоматизации (АСУ ТП), на объектах энергетики и транспорта, где необходима высокая отказоустойчивость и защита от электромагнитных помех.

Два слота SFP позволяют вывести сеть за пределы электрических кабелей – подключиться к магистральной оптической линии или соединить удалённые сегменты на расстояние до десятков километров. Гибкие средства управления (WEB, CLI, SNMP) дают администратору полный контроль над конфигурацией, мониторингом и безопасностью сети.
