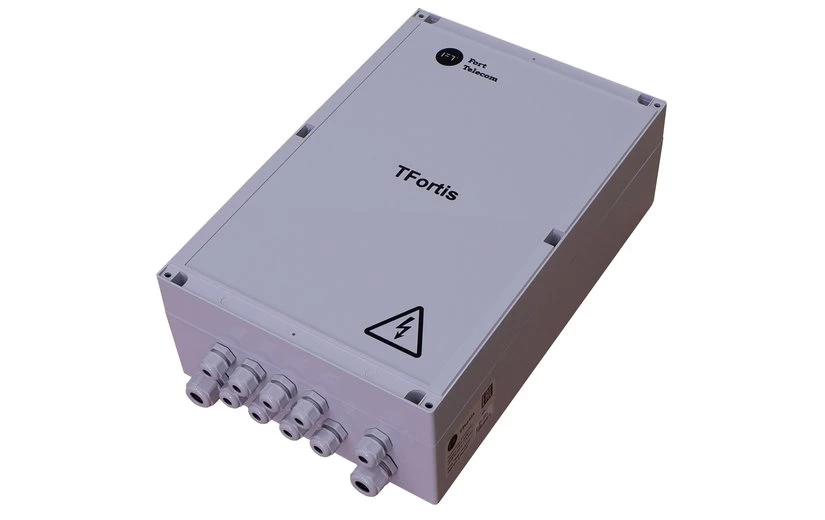

10 портовый уличный узел связи TFortis PSW-2G8F+

PSW-2G8F+ — это управляемый гигабитный уличный PoE+ коммутатор, предназначенный для создания надежных сетевых узлов в распределенных системах видеонаблюдения. Его основная задача — обеспечить питание по стандарту PoE+ (до 30 Вт на порт) и подключение для до 8 IP-камер с последующей передачей агрегированного трафика по волоконно-оптической линии. Устройство отличается компактными габаритами и облегченной конструкцией по сравнению с моделями серии «Box», сохраняя при этом высокую степень защиты IP66 и расширенный температурный диапазон для уличной эксплуатации.

Коммутатор разработан для использования в системах безопасности и телекоммуникациях на объектах, где важны компактность и простота монтажа: на мачтах уличного освещения, стенах зданий, вдоль периметров. Сочетание защиты IP66, устойчивости к температурам от -60°C до +50°C, встроенного оптического кросса и функций управления L2 делает его готовым решением для организации точки доступа группы камер и их интеграции в оптоволоконную магистраль.

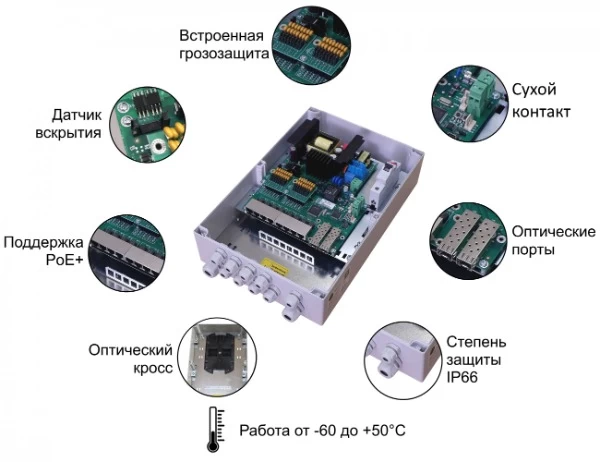

Ключевые возможности и преимущества

• Компактный и легкий корпус для удобного монтажа: Облегченная конструкция из пластика ABS с массой 3.6 кг и габаритами 360x240x120 мм упрощает установку на вертикальные поверхности и мачты без применения тяжелого крепежа, сохраняя при этом степень защиты IP66 от пыли и влаги.


• Эффективное питание PoE+ на всех портах: Каждый из 8 гигабитных портов поддерживает стандарты IEEE 802.3af/at (PoE/PoE+) с мощностью до 30 Вт, что позволяет подключать широкий спектр оборудования — от стандартных IP-камер до более энергоемких моделей с подогревом. Общий бюджет мощности составляет 160 Вт.

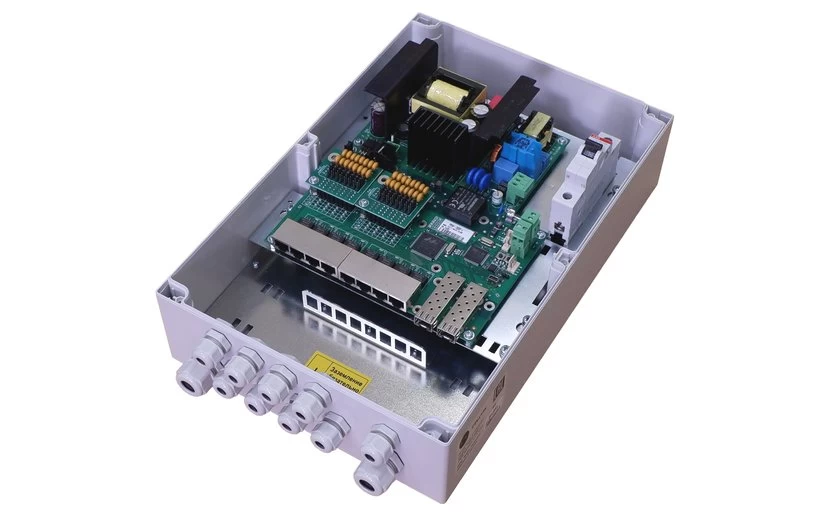

• Готовность к интеграции в оптические сети: Наличие двух SFP-портов и встроенного оптического кросса (на 8 адаптеров и 32 гильзы) позволяет легко подключать коммутатор к волоконно-оптическим линиям, организуя протяженные цепочки или отказоустойчивые кольца с использованием протоколов STP/RSTP.


• Расширенный мониторинг и управление: Управляемая платформа уровня L2 с веб-интерфейсом и поддержкой SNMP обеспечивает полный контроль над сетью. Наличие входа «сухой контакт» позволяет подключать внешние датчики (например, датчик температуры в шкафу) и транслировать их события в систему мониторинга.


• Интеллектуальное обслуживание подключенных устройств: Функция автоматической перезагрузки видеокамер по расписанию, при потере связи (Link Down) или отсутствии ответа на ping-запросы помогает поддерживать высокую доступность системы без необходимости физического вмешательства.


• Комплексная защита от внешних воздействий: Устройство оснащено встроенной грозозащитой 4-го класса (4 кВ по питанию, 2 кВ по Ethernet) для защиты от импульсных помех и датчиком вскрытия корпуса для контроля несанкционированного доступа.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для устройств (RJ-45): 8 x 10/100/1000Base-T с PoE+

Мощность PoE на порт: До 30 Вт (IEEE 802.3at)

Общий бюджет PoE: 160 Вт

Uplink-порты (SFP): 2 x 1000Base-X

Производительность и управление:

Коммутационная матрица: 5.6 Гбит/с

Скорость коммутации: 11.47 Mpps

Уровень управления: L2

Функции: VLAN (802.1Q, до 100 активных), QoS (802.1p), RSTP/STP, IGMP Snooping, зеркалирование портов

Управление: Веб-интерфейс, Telnet, SNMP v1/v3, Syslog, кабельный тестер

Питание и защита:

Входное питание: ~230 В (от 187В до 253В)

Потребляемая мощность (без нагрузки PoE): Не более 10 Вт

Максимальная потребляемая мощность: Не более 200 Вт

Грозозащита: 4 кВ (питание), 2 кВ (Ethernet)

Защита от вскрытия: Датчик вскрытия (тампер)

Автоматический выключатель: 1 x 10А (характеристика С)

Корпус и физические параметры:

Материал корпуса: Пластик ABS

Степень защиты (IP): IP66

Рабочая температура: От -60°C до +50°C

Габариты (Ш x В x Г): 360 x 240 x 120 мм

Масса: 3.6 кг

Наработка на отказ (MTBF): Не менее 75 000 часов

Принцип работы и сценарии использования

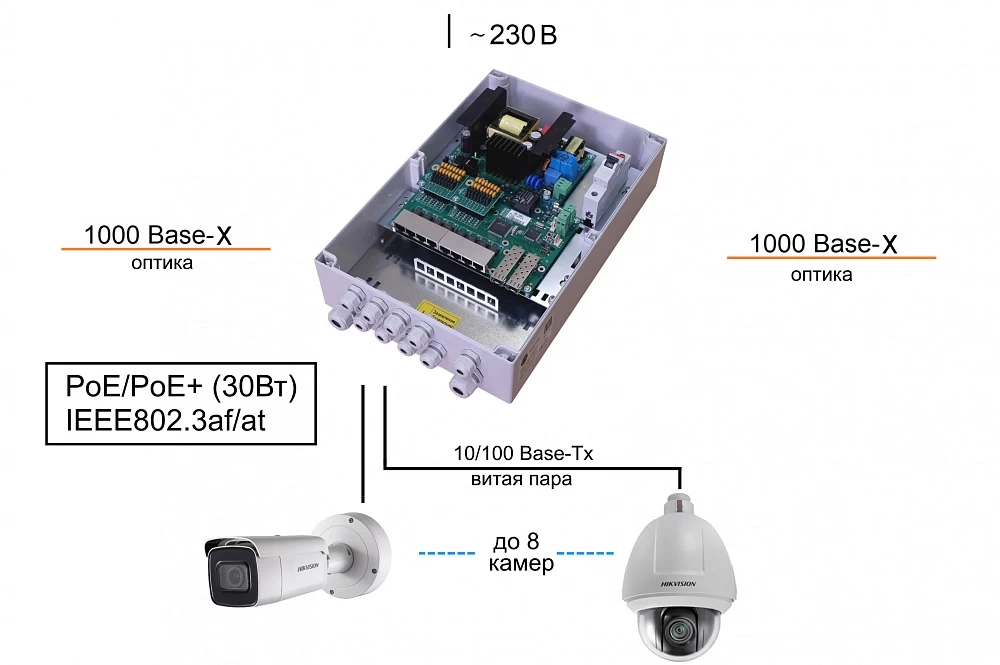

Коммутатор PSW-2G8F+ функционирует как активный сетевой концентратор. Он получает питание 230В, которое преобразуется для работы внутренней электроники и подачи на PoE-порты. При подключении IP-устройства коммутатор автоматически определяет его класс мощности и обеспечивает необходимое питание. Данные от всех подключенных камер агрегируются и могут передаваться на большие расстояния по волоконно-оптическому кабелю через SFP-порты. Вход «сухой контакт» позволяет подключить внешний датчик, например, датчик перегрева, и настроить отправку SNMP-трапа при его срабатывании для оперативного реагирования.

Типичный сценарий: на территории жилого комплекса необходимо установить 8 уличных камер для контроля двора и парковки. Коммутатор PSW-2G8F+ монтируется на стене одного из зданий в защищенном месте. К нему подключаются все камеры, которые получают питание и передают данные. Через SFP-порты коммутатор по оптоволокну соединяется с серверной в управляющей компании. В случае «зависания» одной из камер функция автоматической перезагрузки восстанавливает ее работу по расписанию ночью, минимизируя простои.

Области применения

• Распределенные системы видеонаблюдения ЖКХ и коммерческой недвижимости: Организация узлов подключения групп камер на территории жилых комплексов, офисных центров, торговых площадей.


• Уличные сети «Умный город» средней нагрузки: Развертывание точек доступа для камер наблюдения, датчиков окружающей среды или систем освещения на мачтах и столбах, где важна легкость монтажа.


• Промышленные и складские объекты: Создание сетевой инфраструктуры внутри охраняемых периметров, на крышах или стенах складских помещений.


• Временные и мобильные системы видеонаблюдения: Быстрое развертывание на время проведения мероприятий, на строительных площадках благодаря удобству крепления и наличию встроенного оптического кросса.
