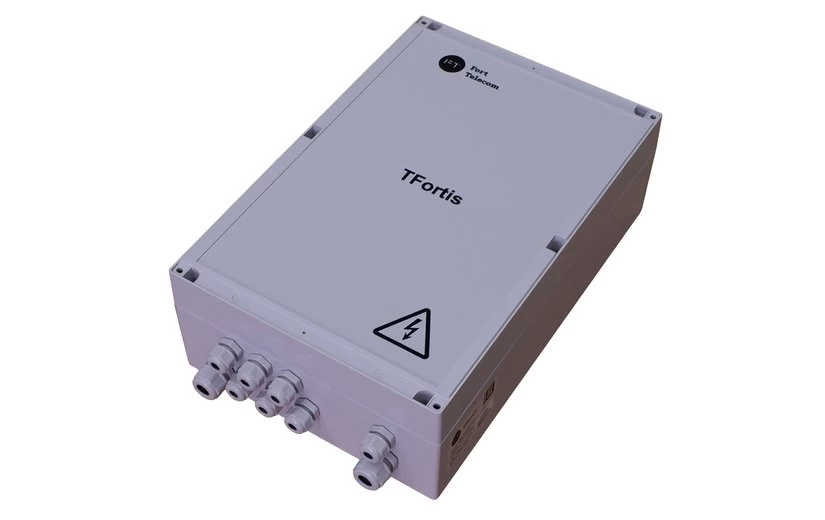

8 портовый уличный узел связи TFortis PSW-2G6F+

PSW-2G6F+ — это компактный управляемый уличный PoE+ коммутатор, предназначенный для подключения до 6 IP-устройств с поддержкой расширенного питания на двух портах. Его ключевая особенность — возможность подачи высокомощного PoE до 60 Вт на первые два порта, что позволяет напрямую подключать наиболее энергоемкое оборудование, такое как PTZ-камеры с обогревом или тепловизоры, в сочетании со стандартными PoE+ портами для остальных устройств.

Коммутатор разработан для использования в распределенных системах видеонаблюдения и телекоммуникациях, где важны компактность, легкость монтажа и возможность питания мощных устройств. Устройство в легком корпусе из ABS-пластика со степенью защиты IP66 и рабочим диапазоном от -60°C до +50°C готово к установке на улице, интегрируя функции управляемого коммутатора, PoE-инжектора и оптического кросса.

Ключевые возможности и преимущества

• Высокомощное питание PoE до 60 Вт на двух портах: Первые два порта поддерживают подачу питания до 60 Вт, что позволяет подключать энергоемкие устройства (мощные PTZ-камеры, тепловизоры) без использования дополнительных инжекторов. Все 6 портов обеспечивают стандартное питание PoE+ до 30 Вт.

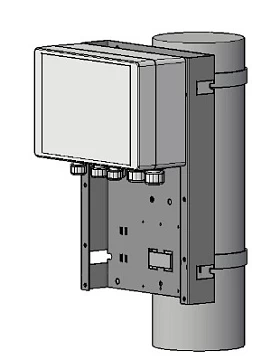

• Компактный и легкий корпус для простого монтажа: Облегченная конструкция из пластика ABS с массой 3.6 кг и габаритами 360x240x120 мм упрощает установку на вертикальные поверхности, мачты и столбы, сохраняя при этом степень защиты IP66 от пыли и влаги.


• Готовность к построению оптических сетей: Наличие двух SFP-портов и встроенного оптического кросса на 8 адаптеров (SC/LC) и 32 гильзы позволяет легко интегрировать коммутатор в волоконно-оптические магистрали, строя протяженные цепочки или отказоустойчивые кольца с поддержкой протокола RSTP.


• Расширенный мониторинг через «сухой контакт»: Наличие входа «сухой контакт» позволяет подключать внешние датчики (например, датчик температуры или дыма) и транслировать события от них в систему мониторинга по протоколу SNMP, расширяя возможности контроля за объектом.


• Интеллектуальное управление и автоматическое восстановление: Управляемая платформа уровня L2 с веб-интерфейсом и SNMP предоставляет полный контроль. Функция автоматической перезагрузки камер по расписанию или при потере связи помогает поддерживать высокую доступность системы.


• Комплексная защита оборудования: Устройство оснащено встроенной грозозащитой (4 кВ по питанию, 2 кВ по Ethernet) для защиты от импульсных помех и датчиком вскрытия корпуса для контроля несанкционированного доступа.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для устройств (RJ-45): 6 x 10/100/1000Base-T с PoE

Высокомощные порты (до 60 Вт): 2 порта (порты 1 и 2)

Стандартные порты (PoE+): Все порты поддерживают IEEE 802.3at, до 30 Вт

Общий бюджет PoE: 160 Вт

Uplink-порты (SFP): 2 x 1000Base-X

Производительность и управление:

Коммутационная матрица: 5.2 Гбит/с

Скорость коммутации: 10.65 Mpps

Уровень управления: L2

Функции: VLAN (802.1Q, до 100 активных), QoS (802.1p), RSTP/STP, IGMP Snooping, зеркалирование портов

Управление: Веб-интерфейс, Telnet, SNMP v1/v3, Syslog

Питание и защита:

Входное питание: ~230 В (от 187В до 253В)

Потребляемая мощность (без нагрузки PoE): Не более 10 Вт

Максимальная потребляемая мощность: Не более 200 Вт

Грозозащита: 4 кВ (питание), 2 кВ (Ethernet)

Защита от вскрытия: Датчик вскрытия (тампер)

Автоматический выключатель: 1 x 10А (характеристика С)

Корпус и физические параметры:

Материал корпуса: Пластик ABS

Степень защиты (IP): IP66

Рабочая температура: От -60°C до +50°C

Габариты (Ш x В x Г): 360 x 240 x 120 мм

Масса: 3.6 кг

Наработка на отказ (MTBF): Не менее 75 000 часов

Принцип работы и сценарии использования

Коммутатор PSW-2G6F+ функционирует как активный сетевой концентратор. Он получает питание 230В, которое используется для работы внутренней электроники и подачи на PoE-порты. При подключении устройства к высокомощному порту коммутатор обеспечивает питание до 60 Вт, к стандартным портам — до 30 Вт. Данные от всех подключенных устройств агрегируются и могут передаваться по волоконно-оптическому кабелю через SFP-порты. Вход «сухой контакт» позволяет подключить внешний датчик, события от которого (например, срабатывание датчика перегрева) преобразуются в SNMP-трапы и отправляются в систему мониторинга.

Типичный сценарий: на автостоянке необходимо установить 2 скоростные PTZ-камеры с подогревом (потребление ~45 Вт каждая) и 4 фиксированные камеры. Коммутатор монтируется на опоре освещения. PTZ-камеры подключаются к высокомощным портам 1 и 2, остальные — к стандартным PoE+ портам. По оптоволокну данные передаются в охрану. К «сухому контакту» подключен датчик дыма в монтажном шкафу; при его срабатывании коммутатор отправляет SNMP-оповещение.

Области применения

• Системы видеонаблюдения с мощными камерами: Подключение PTZ-камер и тепловизоров на парковках, периметрах предприятий, стадионах.


• Уличные сети с мониторингом состояния: Развертывание телекоммуникационных узлов с возможностью подключения внешних датчиков контроля температуры, задымленности и т.п.


• Промышленные и транспортные объекты: Организация связи на железнодорожных станциях, автодорогах, в портах с использованием мощных камер.


• Объекты, где важна легкость монтажа: Быстрое развертывание систем на временных объектах или в местах, где установка тяжелого оборудования затруднена.
