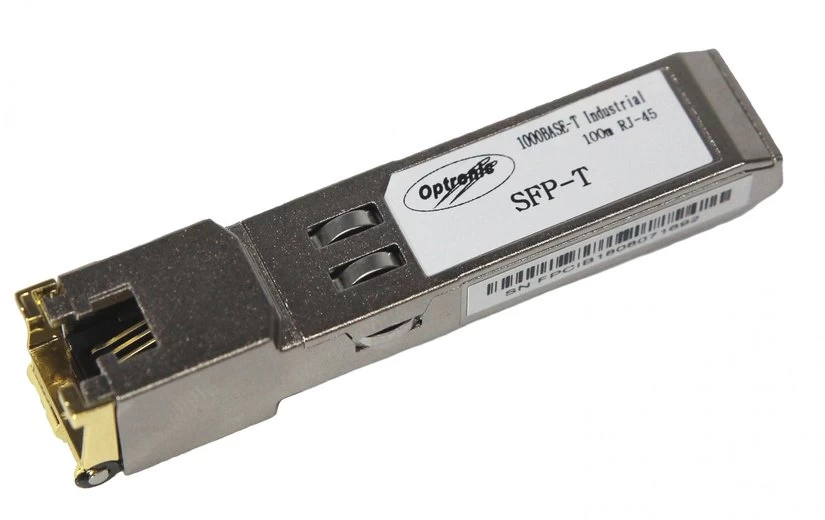

TFortis, SFP-модуль медный 1Гбит/с.

SFP-T1000 industrial — это компактный гигабитный трансивер форм-фактора SFP, предназначенный для организации медных каналов связи на расстояние до 100 метров в промышленных сетях передачи данных. Модуль выполнен в усиленном металлическом корпусе и адаптирован для эксплуатации в условиях расширенных температур, что делает его оптимальным выбором для использования с управляемыми коммутаторами TFortis PSW в уличных и производственных установках.

Данное решение разработано для интеграторов и служб эксплуатации, которым требуется организовать гигабитное соединение на витой паре в условиях, где использование оптических трансиверов нецелесообразно или невозможно. SFP-T1000 industrial позволяет задействовать SFP-порты коммутаторов для подключения к медной инфраструктуре, сохраняя преимущества модульной архитектуры: горячую замену, диагностику параметров линии и полную совместимость с управляющим функционалом коммутаторов TFortis.

Ключевые возможности и преимущества

• Промышленный температурный диапазон: Трансивер сохраняет работоспособность и стабильность параметров при температурах от -40°C до +85°C, что позволяет эксплуатировать его в неотапливаемых помещениях, уличных шкафах и термокожухах без дополнительного обогрева.


• Усиленный металлический корпус: В отличие от офисных трансиверов в пластиковом корпусе, SFP-T1000 industrial заключен в прочный металлический кожух, который обеспечивает эффективное отведение тепла, защиту от электромагнитных помех (EMI) и повышенную механическую прочность при многократных переустановках.


• Горячая замена без остановки сети: Поддержка стандарта Hot-Swap позволяет устанавливать и извлекать трансивер из работающего коммутатора без отключения питания и прерывания трафика по другим портам. Это критически важно при обслуживании систем непрерывного видеонаблюдения и промышленной автоматизации.


• Полная совместимость с оборудованием TFortis: Модули проходят 100% входной контроль и тестирование в паре с коммутаторами PSW. Гарантирована корректная работа диагностических функций (DDM/DMI не поддерживается), стабильность соединения на всех скоростях и точное определение линка.


• Низкое энергопотребление: Потребляемая мощность трансивера составляет всего 1,05 Вт при напряжении питания 3,3В, что снижает общую тепловую нагрузку на коммутатор и позволяет эффективно использовать бюджет PoE для питания камер.


• Универсальность применения: Стандартный интерфейс RJ45 обеспечивает подключение к любой медной инфраструктуре категории 5e и выше. Трансивер может использоваться не только с коммутаторами PSW, но и с любым оборудованием, поддерживающим стандарт SFP 1000Base-T.


• Стабильная работа на полной дистанции: Гарантированная дальность связи составляет 100 метров при использовании кабеля витая пара категории 5e и выше. Автоматическое согласование скорости и дуплекса (Auto-Negotiation) обеспечивает оптимальные параметры соединения.

Технические характеристики

Общие параметры:

Форм-фактор: SFP (Small Form-factor Pluggable)

Стандарт: IEEE 802.3ab 1000Base-T

Скорость передачи данных: 1,25 Гбит/с (1000 Мбит/с)

Тип кабеля: Витая пара UTP/STP категории 5e и выше

Максимальная дальность: 100 м

Разъем: Экранированный RJ45 с фиксатором

Электрические параметры:

Напряжение питания: 3,3 В

Потребляемая мощность: не более 1,05 Вт

Поддержка Auto-Negotiation: Да

Поддержка Auto-MDI/MDIX: Да (определение типа обжима)

Конструкция и условия эксплуатации:

Материал корпуса: Металл (цинковый сплав, экранированный)

Диапазон рабочих температур: от -40°C до +85°C

Диапазон температур хранения: от -40°C до +85°C

Относительная влажность: 5% – 95% (без конденсации)

Тип установки: Горячая замена (Hot-Swap)

Совместимость: Рекомендовано для коммутаторов TFortis PSW (протестировано)

Дополнительные функции:

Диагностика DDM/DMI: Нет поддержки

Защита от электростатического разряда: В соответствии с промышленными стандартами

Срок службы: Не менее 75 000 часов (MTBF)

Принцип работы и сценарии использования

SFP-T1000 industrial функционирует как стандартный медный трансивер Gigabit Ethernet, преобразуя электрические сигналы интерфейса SFP в сигналы 1000Base-T и обратно. При установке в SFP-порт коммутатора устройство автоматически согласовывает скорость и режим дуплекса с подключенным оборудованием (поддержка 10/100/1000 Мбит/с, Full/Half duplex). Встроенный экранированный корпус обеспечивает низкий уровень электромагнитных излучений и высокую помехозащищенность, что особенно важно при размещении нескольких трансиверов в плотном монтаже.

Сценарий 1. Подключение NVR или видеосервера к уличному коммутатору PSW. При организации видеонаблюдения на удаленном объекте коммутатор PSW-2G8F+ устанавливается на опоре, а видеорегистратор (NVR) размещается в помещении оператора. Между ними прокладывается медная линия длиной до 80 метров. В SFP-порт коммутатора PSW устанавливается трансивер SFP-T1000 industrial, в порт медиаконвертера или SFP-порт NVR — аналогичный модуль. Организуется гигабитный канал связи с полной пропускной способностью без использования оптического кабеля.

Сценарий 2. Резервирование оптического канала. В кольцевой топологии на базе PSW-2G6F+ два SFP-порта задействованы под основное и резервное оптическое кольцо. Третий SFP-порт используется для подключения служебного ноутбука при настройке и диагностике. Трансивер SFP-T1000 industrial позволяет подключиться к коммутатору по витой паре с любого компьютера, имеющего стандартную сетевую карту.

Сценарий 3. Применение в условиях низких температур. На объекте в арктическом регионе коммутатор PSW-2G+Box размещается в неотапливаемом термошкафу. Для связи с центральной станцией используется оптический трансивер, а для локального подключения служебного оборудования — SFP-T1000 industrial, сохраняющий работоспособность при -40°С без дополнительного обогрева.

Рекомендации по монтажу и эксплуатации

• Перед установкой трансивера в порт коммутатора необходимо убедиться в отсутствии механических повреждений корпуса и контактных групп. Запрещено прилагать чрезмерные усилия при вставке модуля.


• Для обеспечения заявленной дальности связи (100 м) необходимо использовать кабель витая пара категории 5e или выше с волновым сопротивлением 100 Ом. Применение кабеля категории 5 допускается на расстояниях до 80 м.


• При эксплуатации в условиях повышенной влажности и перепадов температур рекомендуется наносить на контакты трансивера специальную смазку для предотвращения окисления.


• Извлечение трансивера из работающего коммутатора должно производиться с соблюдением мер защиты от статического электричества (заземленный браслет).


• Трансивер не поддерживает функцию цифровой диагностики (DDM), что является штатной особенностью модели и не влияет на производительность и надежность.
