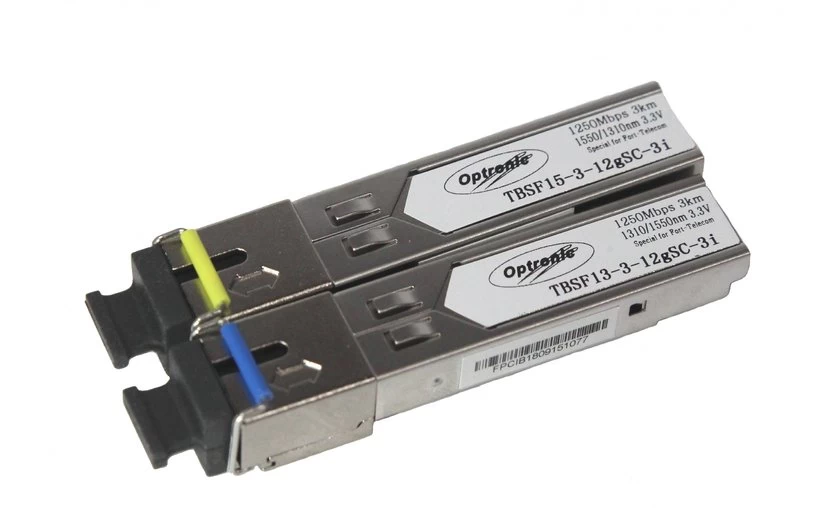

Оптический модуль SFP TFortis SFP (TBSF-13-3-12gSC-3i 1310+TBSF-15-3-12gSC-3i 1550)

Комплект оптических одноволоконных SFP-трансиверов EOLS-BI1312-3-DI / EOLS-BI1512-3-DI — это компактное и экономичное решение для организации дуплексной связи по одномодовому оптическому волокну на расстояние до 3 километров с использованием всего одной оптической нити. Комплект состоит из двух разнонаправленных модулей, работающих на длинах волн 1310 нм и 1550 нм с технологией спектрального уплотнения WDM, что позволяет вдвое сократить потребность в волоконно-оптическом кабеле и задействовать существующие однониточные линии связи.

Данное решение разработано для объектов с ограниченным ресурсом оптических волокон, где дальность связи не превышает 3 км: локальные распределенные сети предприятий, внутриплощадочные связи промышленных объектов, кампусные сети, системы видеонаблюдения на компактных территориях. Комплект протестирован и рекомендован для совместного использования с управляемыми коммутаторами TFortis PSW, обеспечивая полную совместимость, поддержку диагностических функций DDM и стабильную работу в расширенном температурном диапазоне.

Ключевые возможности и преимущества

• Экономия оптического волокна: Технология WDM (одноволоконная передача) позволяет организовать полноценный двунаправленный канал Gigabit Ethernet по одному оптическому волокну. Это сокращает затраты на кабельную инфраструктуру вдвое и дает возможность использовать резервные волокна малой протяженности.


• Оптимизированная мощность для малых дистанций: В отличие от 10-километровых модулей, данные трансиверы имеют пониженную выходную мощность лазера (от -13 до -7 дБм), что снижает энергопотребление и тепловыделение, а также исключает перегрузку приемника на коротких линиях.


• Полный комплект "из коробки": Модули поставляются только парой, что исключает ошибки при заказе и гарантирует совместимость передатчика и приемника. Каждый комплект включает трансивер с длиной волны передачи 1310 нм (прием 1550 нм) и трансивер с длиной волны передачи 1550 нм (прием 1310 нм).


• Расширенная диагностика DDM: Встроенная функция цифрового мониторинга (Digital Diagnostic Monitoring) позволяет в режиме реального времени отслеживать температуру модуля, напряжение питания, ток смещения лазера, мощность передатчика и приемника. Это критически важно для удаленной диагностики и прогнозирования отказов на объектах без постоянного присутствия персонала.


• Промышленный температурный диапазон: Трансиверы сохраняют полную работоспособность и стабильность оптических параметров при температурах от -40°C до +85°C, что позволяет эксплуатировать их в уличных шкафах, неотапливаемых помещениях и термокожухах в любых климатических зонах.


• Прочный металлический корпус с защитой от ЭМИ: Экранированный корпус из цинкового сплава обеспечивает эффективное отведение тепла, низкий уровень электромагнитных помех (lower EMI) и высокую механическую прочность при многократных переустановках. Соответствие стандартам RoHS, CE, FDA, FCC подтверждено сертификатами.


• Лазер FP для коротких линий: Использование Fabry-Perot лазера (FP) оптимально для дистанций до 3 км, обеспечивая низкую стоимость модуля при сохранении всех необходимых характеристик и стабильности работы.

Технические характеристики

Общие параметры комплекта:

Форм-фактор: SFP (Small Form-factor Pluggable)

Стандарт: IEEE 802.3ah 1000BASE-BX10 (совместим с 1000Base-LX)

Тип волокна: Одномодовое (SMF) 9/125 мкм

Максимальная дальность: 3 км

Оптический бюджет: 11 дБ (минимум)

Скорость передачи данных: 1,25 Гбит/с (1000 Мбит/с)

Разъем: SC/UPC, simplex (одно волокно)

Тип полировки: UPC (Ultra Physical Contact)

Мультиплексирование: WDM (одноволоконная передача/прием)

Тип лазера: FP (Fabry-Perot)

Параметры модуля 1310TX/1550RX:

Длина волны передачи (TX): 1310 нм

Длина волны приема (RX): 1550 нм

Средняя выходная мощность (TX): от -13 до -7 дБм

Чувствительность приемника (RX): -24 дБм

Насыщение приемника: -3 дБм

Параметры модуля 1550TX/1310RX:

Длина волны передачи (TX): 1550 нм

Длина волны приема (RX): 1310 нм

Средняя выходная мощность (TX): от -13 до -7 дБм

Чувствительность приемника (RX): -24 дБм

Насыщение приемника: -3 дБм

Электрические параметры:

Напряжение питания: 3,3 В

Потребляемая мощность: не более 0,8 Вт

Поддержка DDM (Digital Diagnostic Monitor): Да, спецификация SFF-8472

Hot-Swap (горячая замена): Да

Защита от электромагнитных помех: Металлический экранированный корпус (lower EMI)

Конструкция и условия эксплуатации:

Материал корпуса: Металл (цинковый сплав, экранированный)

Габаритные размеры (ШхВхГ): 13,4 х 12,46 х 56 мм

Диапазон рабочих температур: от -40°C до +85°C

Диапазон температур хранения: от -40°C до +100°C

Относительная влажность: 0% – 85% (без конденсации)

Сертификаты: RoHS, CE, FDA, FCC

Спецификации: MSA SFP (INF-8074), DDM (SFF-8472)

Поддерживаемые сетевые интерфейсы: 1.25Gb/s 1000Base-LX Ethernet, 1000BASE-BX

Принцип работы и сценарии использования

Комплект одноволоконных трансиверов использует технологию спектрального уплотнения WDM (Wavelength Division Multiplexing), которая позволяет организовать дуплексную передачу данных по одному оптическому волокну за счет применения двух разных длин волн для передачи и приема. Один модуль передает сигнал на длине волны 1310 нм и принимает на 1550 нм, второй модуль работает зеркально: передает на 1550 нм, принимает на 1310 нм. На противоположных концах оптической линии устанавливаются разные модули, обеспечивая направленную передачу без коллизий. Встроенный WDM-фильтр разделяет встречные потоки внутри корпуса трансивера.

Сценарий 1. Организация связи внутри промышленного предприятия. На территории завода имеется проложенная оптическая сеть с ограниченным количеством волокон. Для подключения нового цеха требуется организовать гигабитный канал связи. Комплект одноволоконных трансиверов позволяет задействовать одно свободное волокно, сохраняя остальные для перспективного расширения.

Сценарий 2. Система видеонаблюдения на компактном объекте. При организации видеонаблюдения на складе или в логистическом центре расстояние между узлами не превышает 1-2 км. Использование 3-километровых трансиверов позволяет снизить стоимость комплекта по сравнению с 10-километровыми модулями при полном сохранении функциональности и надежности.

Сценарий 3. Реконструкция существующей сети. При модернизации устаревшей сети Ethernet на 100 Мбит/с до Gigabit Ethernet сохраняется существующая кабельная инфраструктура с одномодовым волокном. Замена трансиверов на комплект EOLS-BI1312-3-DI / EOLS-BI1512-3-DI позволяет увеличить пропускную способность в 10 раз без прокладки новых кабелей.

Рекомендации по монтажу и эксплуатации

• Обязательное условие: На противоположных концах оптической линии должны быть установлены РАЗНЫЕ модули из комплекта. Установка двух одинаковых модулей на разных концах приведет к полному отсутствию связи.


• Для обеспечения заявленной дальности 3 км необходимо использовать одномодовое оптическое волокно с коэффициентом затухания не более 0,35 дБ/км на длине волны 1310 нм и 0,22 дБ/км на 1550 нм. Каждое разъемное соединение вносит затухание 0,2-0,5 дБ, сварной шов — 0,05-0,1 дБ.


• Перед установкой трансиверов необходимо очистить оптические разъемы SC безворсовыми салфетками и специальным очистителем. Загрязненные торцы являются основной причиной повышенного затухания, ошибок передачи и преждевременного выхода лазера из строя.


• Функция DDM позволяет контролировать текущее состояние трансивера через веб-интерфейс коммутатора PSW или по SNMP. Рекомендуется настроить мониторинг температуры и мощности приемника для раннего обнаружения деградации оптического канала.


• Трансиверы чувствительны к статическому электричеству. Хранение должно осуществляться в антистатических пеналах, установка и извлечение — с соблюдением мер защиты (заземленный браслет, антистатический коврик).
