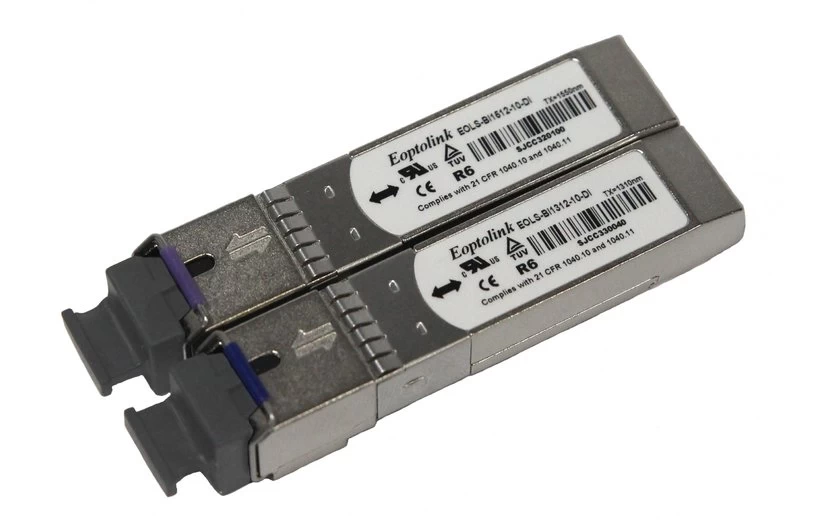

Комплект оптических одноволоконных трансиверов TFortis EOLS-BI1312-10-DI+EOLS-BI1512-10-DI

Комплект оптических одноволоконных SFP-трансиверов EOLS-BI1312-10-DI / EOLS-BI1512-10-DI — это специализированное решение для организации дуплексной связи по одномодовому оптическому волокну на расстояние до 10 км с использованием всего одного волокна. Комплект состоит из двух разнонаправленных модулей, работающих на разных длинах волн (1310 нм и 1550 нм) с технологией WDM, что позволяет вдвое сократить потребность в оптическом кабеле и использовать существующие однониточные линии связи.

Данное решение разработано для объектов, где прокладка второго оптического волокна затруднена или экономически нецелесообразна: протяженные линейные объекты (нефтепроводы, газопроводы, ЛЭП), плотная городская застройка с дефицитом кабельной канализации, а также для модернизации существующих систем связи без прокладки дополнительных кабелей. Комплект протестирован и рекомендован для совместного использования с управляемыми коммутаторами TFortis PSW, обеспечивая полную совместимость и поддержку диагностических функций DDM.

Ключевые возможности и преимущества

• Экономия оптического волокна: Использование технологии WDM (спектрального уплотнения) позволяет организовать полноценный двунаправленный канал Gigabit Ethernet по одному оптическому волокну. Это сокращает затраты на кабельную инфраструктуру вдвое и дает возможность задействовать ранее неиспользуемые резервные волокна.


• Полный комплект "из коробки": Модули поставляются только парой, что исключает ошибки при заказе и гарантирует совместимость передатчика и приемника. Каждый комплект включает трансивер EOLS-BI1312-10-DI (TX1310/RX1550) и EOLS-BI1512-10-DI (TX1550/RX1310).


• Расширенная диагностика DDM: Встроенная функция цифрового мониторинга (Digital Diagnostic Monitoring) позволяет в режиме реального времени отслеживать температуру модуля, напряжение питания, ток смещения лазера, а также мощность передатчика и приемника. Это критически важно для удаленной диагностики и прогнозирования отказов на объектах без физического присутствия персонала.


• Промышленный температурный диапазон: Трансиверы сохраняют полную работоспособность и стабильность оптических параметров при температурах от -40°C до +85°C, что позволяет эксплуатировать их в уличных шкафах, неотапливаемых помещениях и термокожухах в любых климатических зонах.


• Высокий оптический бюджет: С запасом 11 дБ обеспечивается уверенная работа на дистанции 10 км с учетом потерь в разъемных соединениях, сварочных муфтах и запасе на старение лазера. Реальная дальность связи может превышать 15 км при использовании качественного волокна и минимальном количестве соединителей.


• Прочный металлический корпус: Экранированный корпус из цинкового сплава обеспечивает эффективное отведение тепла, защиту от электромагнитных помех и высокую механическую прочность при многократных переустановках. Соответствие стандартам RoHS, CE, FDA, FCC подтверждено сертификатами.


• Горячая замена без остановки сети: Полная поддержка Hot-Swap позволяет устанавливать и извлекать трансиверы из работающего коммутатора без отключения питания и прерывания трафика по другим портам. Спецификация MSA SFP (INF-8074) гарантирует совместимость с оборудованием любого производителя, поддерживающего стандарт 1000BASE-BX.

Технические характеристики

Общие параметры комплекта:

Форм-фактор: SFP (Small Form-factor Pluggable)

Стандарт: IEEE 802.3ah 1000BASE-BX10

Тип волокна: Одномодовое (SMF) 9/125 мкм

Максимальная дальность: 10 км

Оптический бюджет: 11 дБ

Скорость передачи данных: 1,25 Гбит/с (1000 Мбит/с)

Разъем: SC/UPC, simplex (одно волокно)

Тип полировки: UPC (Ultra Physical Contact)

Мультиплексирование: WDM (одноволоконная передача/прием)

Параметры модуля EOLS-BI1312-10-DI:

Длина волны передачи (TX): 1310 нм

Длина волны приема (RX): 1550 нм

Средняя выходная мощность (TX): от -9 до -3 дБм

Чувствительность приемника (RX): -21 дБм

Насыщение приемника: -3 дБм

Параметры модуля EOLS-BI1512-10-DI:

Длина волны передачи (TX): 1550 нм

Длина волны приема (RX): 1310 нм

Средняя выходная мощность (TX): от -9 до -3 дБм

Чувствительность приемника (RX): -21 дБм

Насыщение приемника: -3 дБм

Электрические параметры:

Напряжение питания: 3,3 В

Потребляемая мощность: не более 0,8 Вт

Поддержка DDM (Digital Diagnostic Monitor): Да, спецификация SFF-8472

Hot-Swap (горячая замена): Да

Конструкция и условия эксплуатации:

Материал корпуса: Металл (цинковый сплав, экранированный)

Габаритные размеры (ШхВхГ): 13,4 х 12,46 х 56 мм

Диапазон рабочих температур: от -40°C до +85°C

Диапазон температур хранения: от -40°C до +100°C

Относительная влажность: 0% – 85% (без конденсации)

Сертификаты: RoHS, CE, FDA, FCC

Спецификации: MSA SFP (INF-8074), DDM (SFF-8472)

Принцип работы и сценарии использования

Технология WDM (Wavelength Division Multiplexing) позволяет организовать дуплексную передачу данных по одному оптическому волокну за счет использования двух разных длин волн для передачи и приема. В комплекте один модуль передает сигнал на длине волны 1310 нм и принимает на 1550 нм, второй модуль работает зеркально: передает на 1550 нм, принимает на 1310 нм. На противоположных концах линии устанавливаются разные модули, обеспечивая направленную передачу без коллизий. Встроенный WDM-фильтр разделяет встречные потоки внутри трансивера.

Сценарий 1. Организация связи по существующему одиночному волокну. На удаленном нефтепромысле имеется проложенный магистральный оптический кабель, но в нем осталось только одно свободное волокно. Комплект EOLS-BI1312-10-DI / EOLS-BI1512-10-DI позволяет организовать полноценный гигабитный канал между диспетчерской и кустовым узлом связи без прокладки нового кабеля.

Сценарий 2. Реконструкция систем видеонаблюдения. Существующая аналоговая система занимает одномодовое волокно с организацией видеосвязи по одному каналу. При модернизации на IP-видеонаблюдение устанавливаются коммутаторы PSW-2G8F+ с SFP-портами. Комплект одноволоконных трансиверов позволяет сохранить существующую кабельную инфраструктуру, задействовав то же волокно для цифрового потока 1 Гбит/с.

Сценарий 3. Протяженные линейные объекты. При строительстве системы видеонаблюдения вдоль магистрального трубопровода оптический кабель прокладывается с минимальным количеством волокон из-за высокой стоимости работ. Использование одноволоконных трансиверов позволяет сократить потребность в волокнах в 2 раза и, соответственно, либо уменьшить стоимость кабеля, либо зарезервировать больше волокон под другие системы.

Рекомендации по монтажу и эксплуатации

• Обязательное условие: На противоположных концах оптической линии должны быть установлены РАЗНЫЕ модули. Ошибка в установке (два одинаковых модуля на разных концах) приведет к отсутствию связи, так как длины волн передатчиков совпадут с длинами волн приемников.


• Перед установкой трансиверов необходимо очистить оптические разъемы SC безворсовыми салфетками и специальным очистителем. Загрязненные торцы являются основной причиной повышенного затухания и ошибок передачи.


• Для обеспечения заявленной дальности 10 км необходимо одномодовое волокно с коэффициентом затухания не более 0,35 дБ/км (1310 нм) и 0,22 дБ/км (1550 нм). Каждое разъемное соединение вносит затухание 0,2-0,5 дБ, сварной шов — 0,05-0,1 дБ.


• Функция DDM позволяет контролировать текущее состояние трансивера через веб-интерфейс коммутатора PSW или по SNMP. Рекомендуется настроить мониторинг температуры и мощности приемника для раннего обнаружения деградации оптического канала.


• Трансиверы чувствительны к статическому электричеству. Хранение должно осуществляться в антистатических пеналах, установка — с соблюдением мер защиты.
