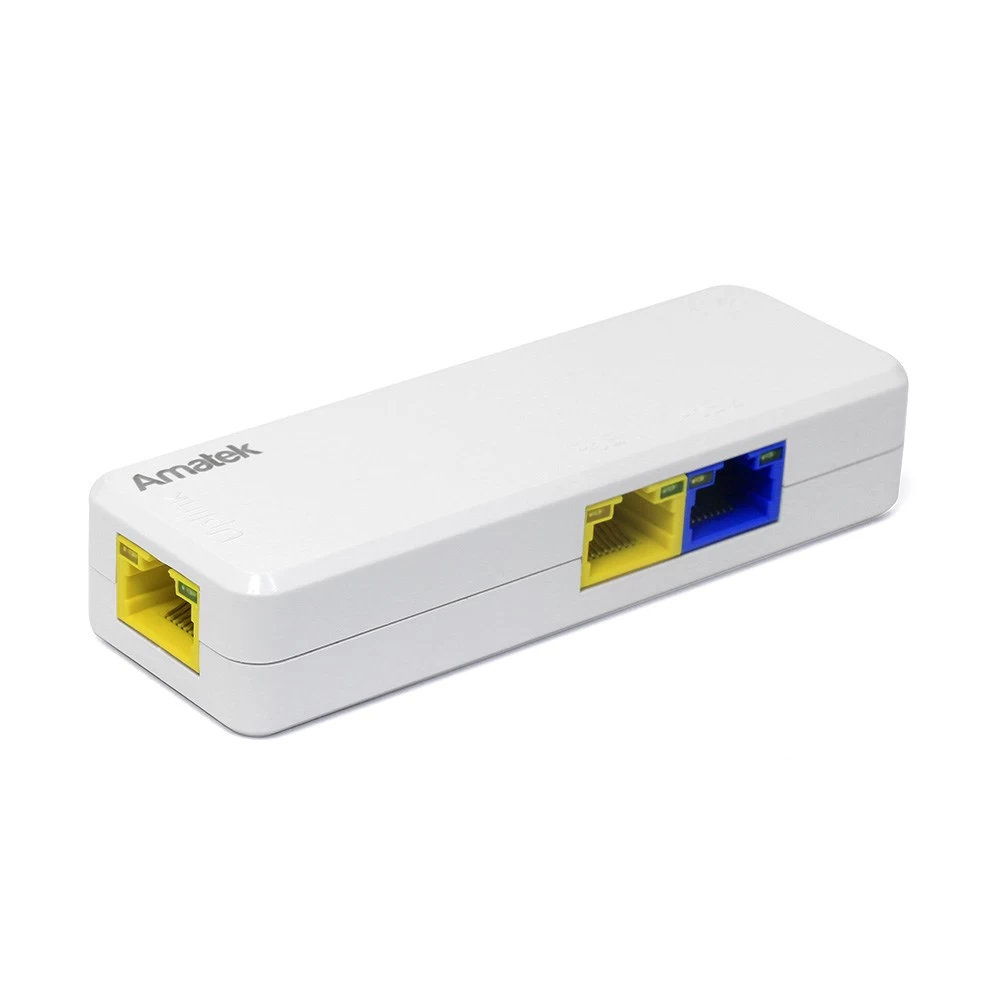

POE удлинитель AMATEK AN-PE12

PoE-удлинитель на 2 выхода для передачи данных и питания на большие расстояния

Устройство для увеличения дистанции передачи Ethernet и PoE. Позволяет передавать данные и питание на расстояние до 130 метров на скорости 100 Мбит/с. При каскадном подключении до 5 устройств расстояние увеличивается до 650 метров.

Ключевые особенности:

• Увеличение дистанции PoE: До 130 м на одном участке, до 650 м при каскадировании.


• Два выходных порта с разной мощностью: PoE1 (30Вт) и PoE2 (60Вт).


• Гибкое питание: Получает питание по HiPoE+ (802.3bt/at/af) или Passive PoE через вход Uplink.


• Функция WatchDog: Автоматический контроль и перезагрузка зависших подключенных устройств.


• Промышленная защита: Защита от статических разрядов 8 кВ и грозозащита 6 кВ.


• Широкий температурный диапазон: Работа при -30°C до +60°C.

Технические характеристики:

Порты и питание (PoE):

• Вход Uplink: 100 Мбит/с, питание HiPoE+ (до 60Вт) или Passive PoE


• Выход PoE1: 100 Мбит/с, Passive PoE 30Вт (52В), метод A


• Выход PoE2: 100 Мбит/с, Passive PoE 60Вт (53В)


• Суммарная мощность выходов: Не более 56Вт

Коммутация:

• Коммутационная способность: 600 Мбит/с


• Таблица MAC-адресов: 2К записей


• Задержка передачи: До 16 мс


• Метод коммутации: Store-and-Forward


• Скорость портов: 10/100 Мбит/с, Full/Half Duplex

Распиновка питания:

• Вход Uplink: 1/2/4/5 (+) , 3/6/7/8 (-), 48-55В


• Выход PoE1: 1/2 (+) , 3/6 (-), 52В


• Выход PoE2: 1/2/4/5 (+) , 3/6/7/8 (-), 53В

Конструктив и защита:

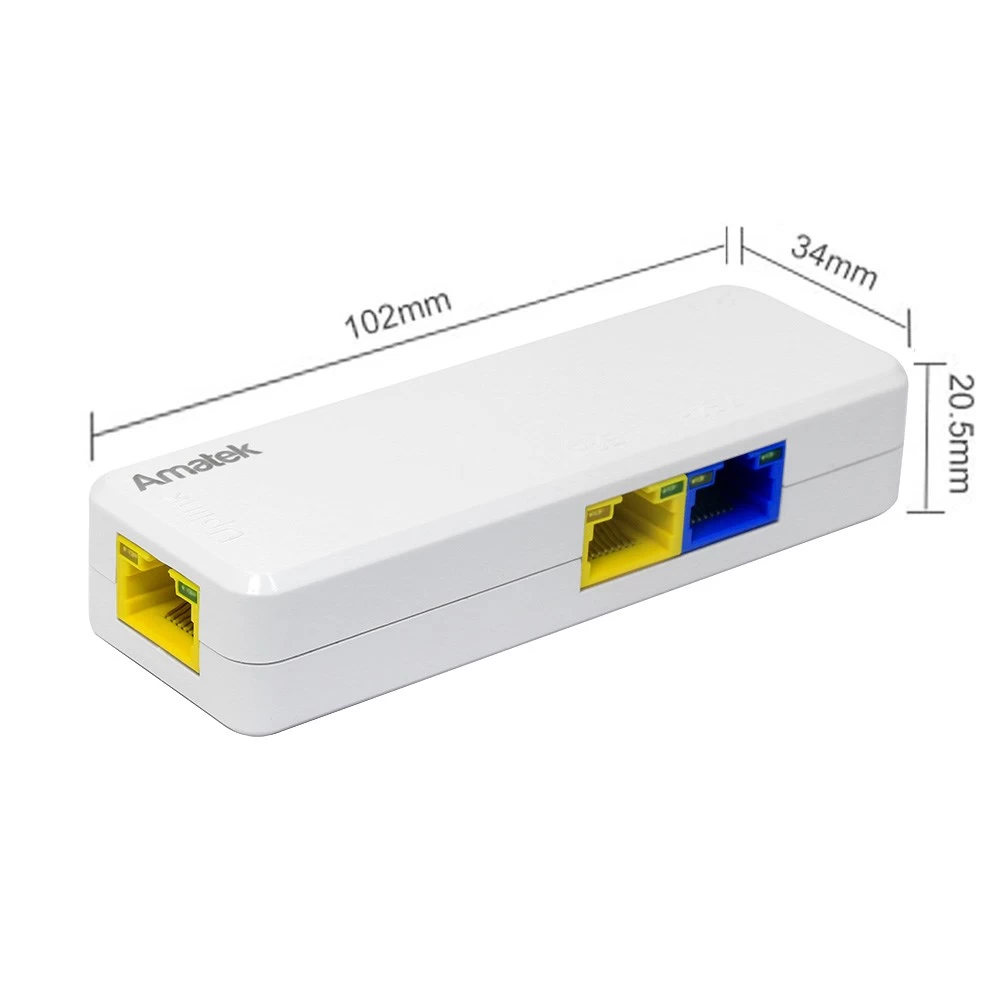

• Корпус: Пластиковый, 102×34×20.5 мм


• Защита портов: ESD 8 кВ, импульсные перенапряжения 6 кВ


• Температура эксплуатации: -30°C … +60°C


• Влажность: 10-90% (без конденсата)


• Индикация: Питание, link/activity на портах

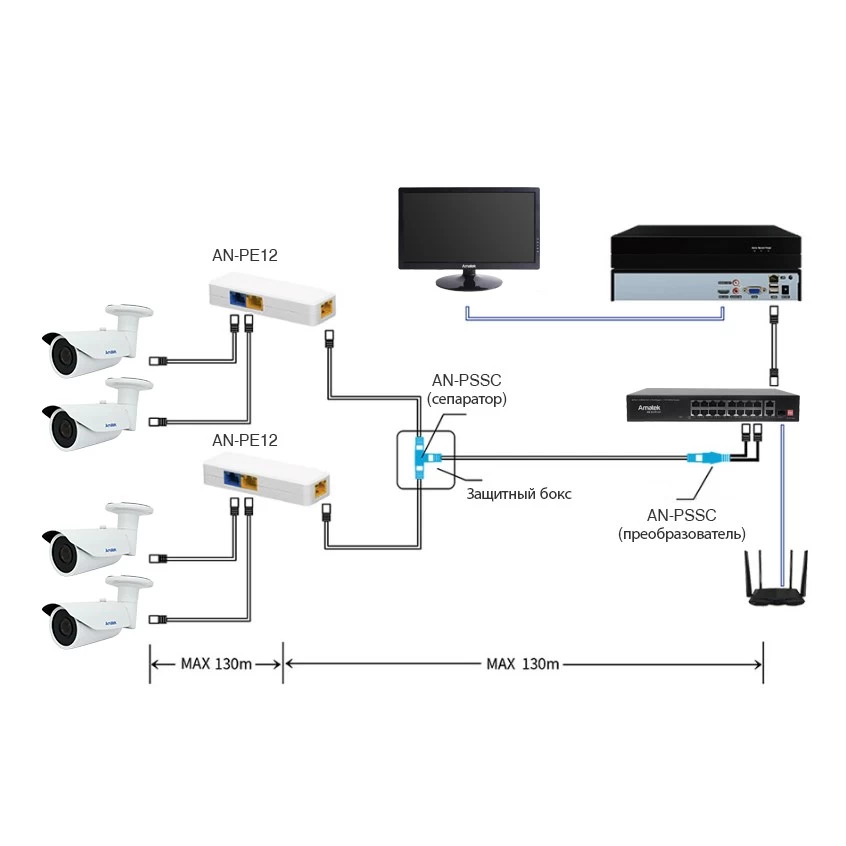

Особенности каскадного подключения:

• Максимальная цепочка — 5 удлинителей (общее расстояние до 650 м)


• Каждое устройство потребляет часть мощности для своей работы


• Имеются потери мощности в кабеле на больших расстояниях


• *При каскадном подключении остаётся малый запас мощности для питания конечных устройств.

Важные примечания:

• *Мощность подключенных к удлинителю PoE-устройств должна быть меньше мощности, поданной на вход "PoE Uplink".


• *При последовательном подключении удлинителей питание конечных устройств рекомендуется организовывать локально.

*Дизайн и технические характеристики изделия могут изменяться без предварительного уведомления.
