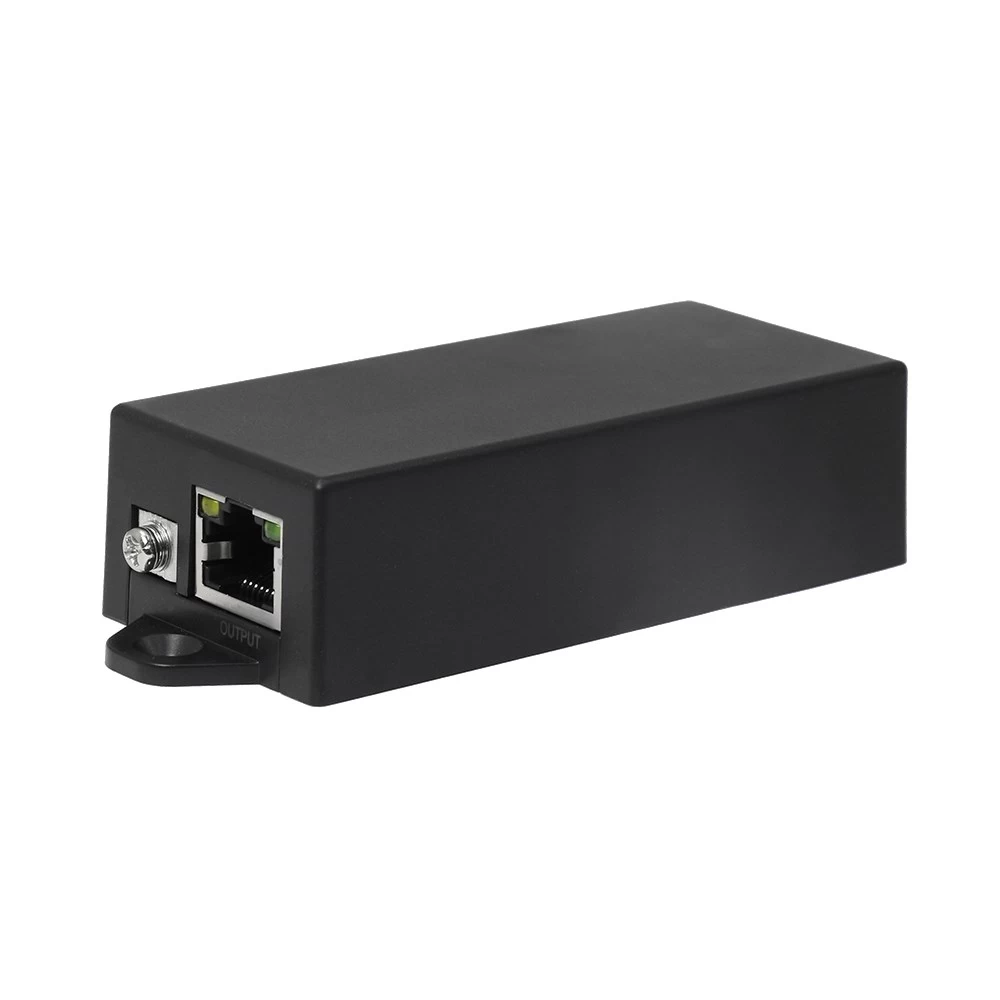

POE удлинитель AMATEK AN-PE

PoE-удлинитель AN-PE для передачи данных и питания на большие расстояния

PoE-удлинитель AN-PE предназначен для увеличения расстояния передачи данных Ethernet 10/100 Мбит/с и питания по стандарту PoE (IEEE 802.3af/at). Устройство решает проблему ограничения в 100 метров для стандартных кабельных линий, позволяя организовать питание и связь с сетевым оборудованием на расстоянии до 250 метров.

Принцип работы и основные возможности

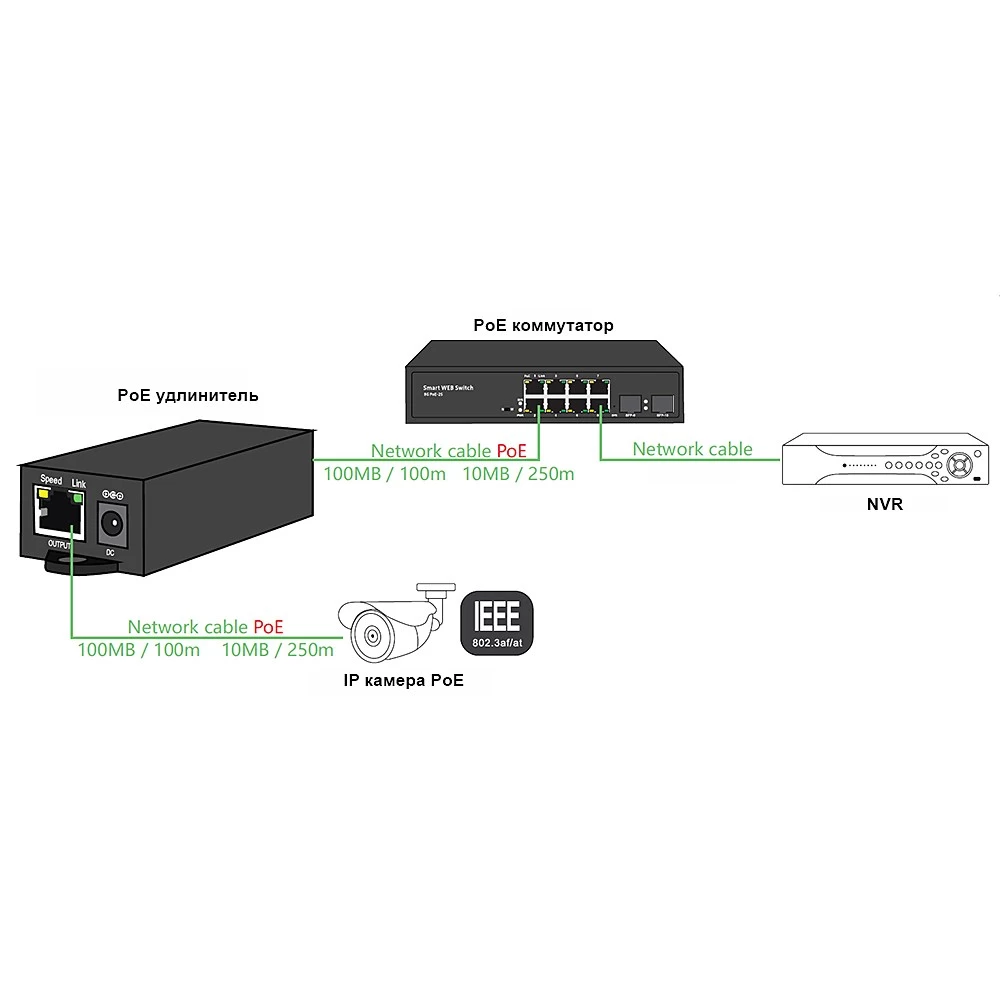

Удлинитель получает данные и питание PoE от совместимого коммутатора или инжектора и ретранслирует их дальше по линии. Благодаря поддержке стандартов IEEE 802.3af/at (PoE+) устройство может передавать до 30 Вт мощности. Для преодоления максимальных расстояний возможно последовательное подключение до 4 удлинителей в одной линии, что теоретически позволяет достичь удаленности до 500 метров от источника.

Технические характеристики

• Стандарты Ethernet: 10Base-T, 100Base-TX


• Стандарты PoE: IEEE 802.3af, IEEE 802.3at (PoE+)


• Максимальная мощность PoE: До 30 Вт на входе и выходе


• Дальность передачи (кабель UTP Cat 5e/6):



  • 100 Мбит/с (100Base-TX): до 100 м


  • 10 Мбит/с (10Base-T): до 250 м






• Распиновка PoE: Вход и выход: контакты 1,2,4,5 (+), 3,6,7,8 (-)


• Сетевые функции: Поддержка управления потоком IEEE 802.3x, коммутация по методу Store-and-Forward


• Индикация: Светодиоды питания (Power), PoE, подключения (Link)

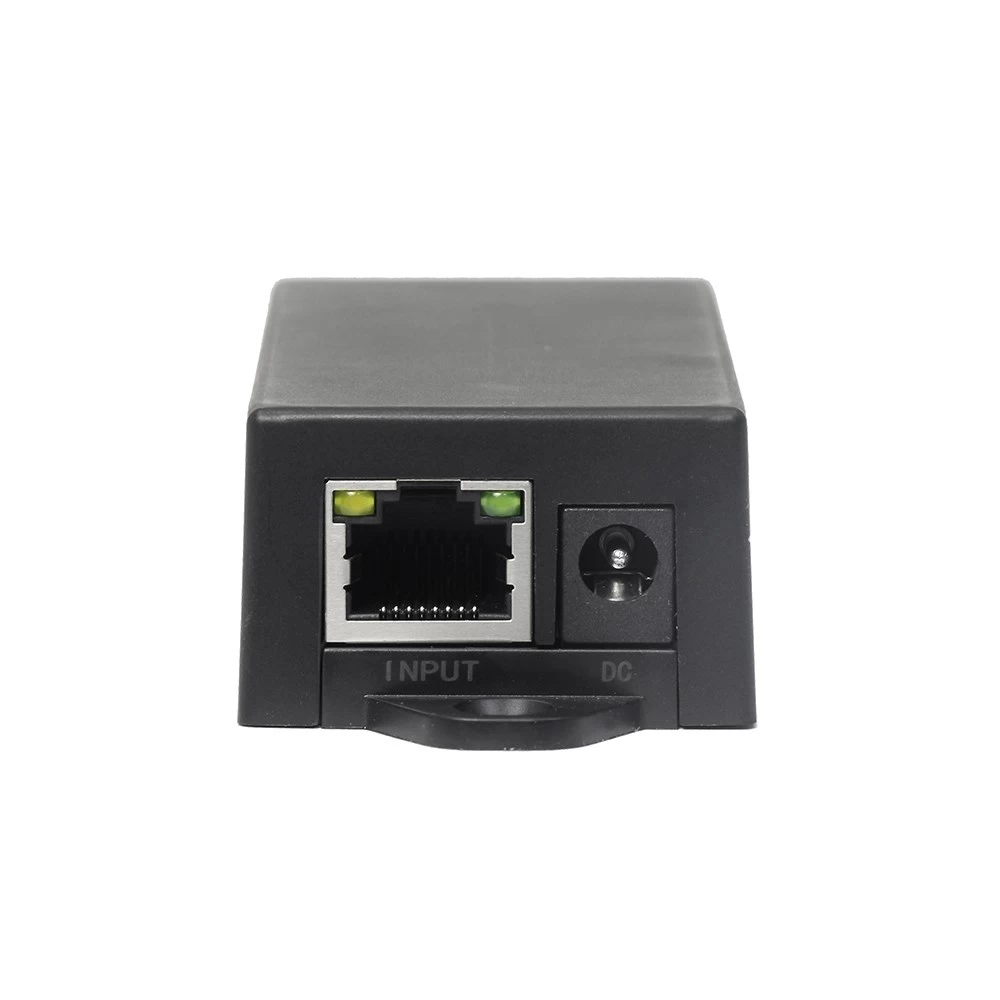

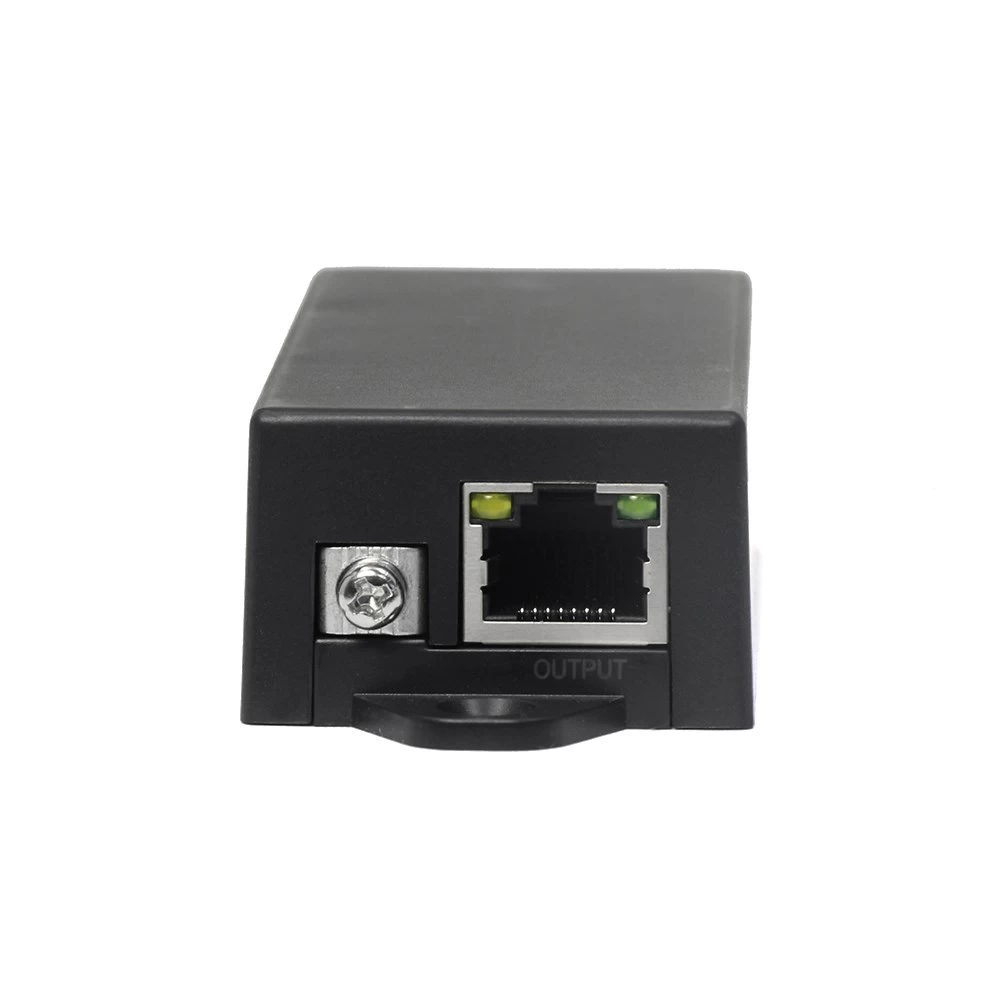

• Корпус: Пластмассовый, размеры 112 x 42 x 25 мм

Режимы работы и питание

Удлинитель поддерживает несколько режимов работы в зависимости от способа питания:

• Режим PoE-удлинителя: При получении питания по PoE от сети устройство ретранслирует и данные, и питание дальше на один выходной порт.


• Режим PoE-инжектора: При питании от внешнего источника постоянного тока 37-57 В устройство добавляет питание PoE в линию, работая как активный инжектор.


• Режим пассивного повторителя (коммутатора): При питании от внешнего источника 12 В устройство передает только данные между портами без поддержки PoE.

Преимущества

• Увеличение дистанции: Позволяет устанавливать PoE-устройства (камеры, точки доступа) в 2.5 раза дальше стандартного лимита.


• Универсальность: Три режима работы в одном устройстве для гибкой адаптации под задачи сети.


• Совместимость: Полная поддержка стандартов IEEE 802.3af/at гарантирует работу с большинством PoE-оборудования.


• Простота интеграции: Не требует сложной настройки, работает по принципу plug-and-play.

Области применения

• Организация видеонаблюдения на протяженных объектах (периметр, парковки, склады).


• Подключение удаленных беспроводных точек доступа на территории предприятий или в частных владениях.


• Развертывание сетевой инфраструктуры в зданиях со сложной планировкой, где прокладка кабеля к коммутатору затруднена.

Важное примечание

При каскадном подключении нескольких удлинителей каждый последующий модуль потребляет часть мощности для собственной работы. Кроме того, существуют потери в кабеле. Поэтому при построении длинных линий с несколькими повторителями доступная для конечного устройства мощность уменьшается. Необходимо тщательно рассчитывать бюджет мощности, чтобы его хватило для питания целевого оборудования.
