TFortis, Кронштейн для PSW.

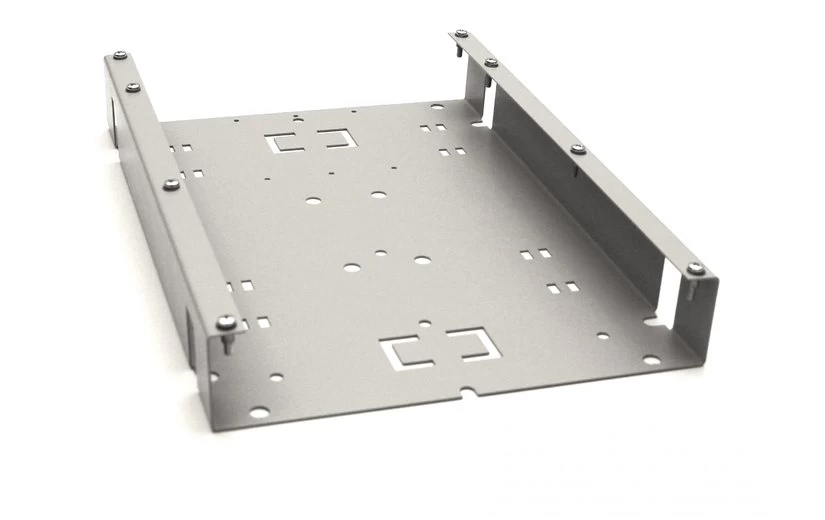

Кронштейн для PSW — это компактное монтажное решение, предназначенное для надежной фиксации всепогодных коммутаторов серии TFortis PSW (PSW-2G+, PSW-2G6F+, PSW-2G8F+) на круглых и прямоугольных опорах с использованием стальной монтажной ленты. Устройство обеспечивает быстрое и технологичное крепление оборудования непосредственно к столбам освещения, мачтам и вертикальным конструкциям без необходимости применения сварки, сверления или анкерных закладных.

Данное решение разработано для монтажных бригад и интеграторов, выполняющих установку систем видеонаблюдения на распределенных объектах, где требуется размещение коммутаторов PoE в непосредственной близости от IP-камер. Кронштейн позволяет отказаться от использования полноразмерных шкафов в тех случаях, когда не требуется размещение дополнительного оборудования (автоматы защиты, оптические кроссы, ИБП), и монтировать коммутатор напрямую на опору, экономя пространство и бюджет проекта.

Ключевые возможности и преимущества

• Специализированное решение для коммутаторов PSW: Кронштейн разработан исключительно для всепогодных коммутаторов TFortis серии PSW-2G, PSW-2G6F и PSW-2G8F в стандартном исполнении (без индексов Box, UPS-Box и Ex). Геометрия панели и расположение крепежных отверстий полностью соответствуют монтажным точкам на нижней крышке коммутаторов, обеспечивая точное позиционирование и надежную фиксацию.


• Минималистичная и прочная конструкция: Панель толщиной 1 мм с порошковым покрытием «шагрень» обеспечивает необходимую жесткость при малом собственном весе. Компактные габариты (245х360х50 мм) позволяют размещать коммутатор вплотную к опоре, минимизируя выступающие части конструкции.


• Универсальность монтажа: Кронштейн совместим с любыми опорами, имеющими возможность фиксации стальной монтажной лентой: круглые столбы диаметром от 70 мм, прямоугольные опоры с размером стороны от 70 мм, а также вертикальные конструкции произвольного сечения с обхватом не менее 220 мм.


• Широкая проушина для монтажной ленты: Специальное отверстие шириной 30 мм позволяет использовать стальную ленту различных типов и размеров, обеспечивая свободный пропуск и надежное стягивание. Конструкция проушины исключает перегибы и повреждение ленты при затяжке.


• Полная заводская готовность: Кронштейн поставляется полностью готовым к монтажу, с предустановленными крепежными элементами для коммутатора. Восемь винтов М4х6 входят в комплект поставки и обеспечивают быстрое и надежное соединение панели с корпусом коммутатора.


• Эстетичный внешний вид: Порошковое покрытие типа «шагрень» цвета RAL 7032 (серый) обеспечивает равномерное матовое покрытие, устойчивое к царапинам и атмосферным воздействиям. Кронштейн визуально гармонирует как с корпусами коммутаторов PSW, так и с большинством типов опор.


• Экономичное решение: В сравнении с полноразмерными шкафами и универсальными кронштейнами, Кронштейн для PSW представляет собой бюджетный вариант крепления, позволяющий сократить стоимость монтажного узла при сохранении высокой надежности.

Технические характеристики

Совместимое оборудование:

Коммутаторы TFortis PSW: PSW-2G+, PSW-2G6F+, PSW-2G8F+ (стандартное всепогодное исполнение, без корпуса Box/UPS-Box и без взрывозащиты Ex)

Тип крепления к коммутатору: Винтовое соединение (8 точек)

Параметры опор:

Минимальный обхват/диаметр опоры: от 70 мм (ограничение обусловлено минимальным радиусом изгиба монтажной ленты)

Тип опор: Круглые, прямоугольные, профильные (фиксация стальной монтажной лентой)

Конструкция и материалы:

Материал: Стальной лист

Толщина металла: 1 мм

Тип покрытия: Порошковое, фактура «шагрень»

Цвет: RAL 7032 (серый)

Габаритные размеры (ВхШхГ): 245 х 360 х 50 мм

Ширина проушины под монтажную ленту: 30 мм

Состав комплекта:

Монтажная панель: 1 шт

Винты М4х6: 8 шт (для крепления коммутатора к панели)

Монтажная лента (бандажная): НЕ ВХОДИТ В КОМПЛЕКТ, приобретается отдельно

Принцип работы и сценарии использования

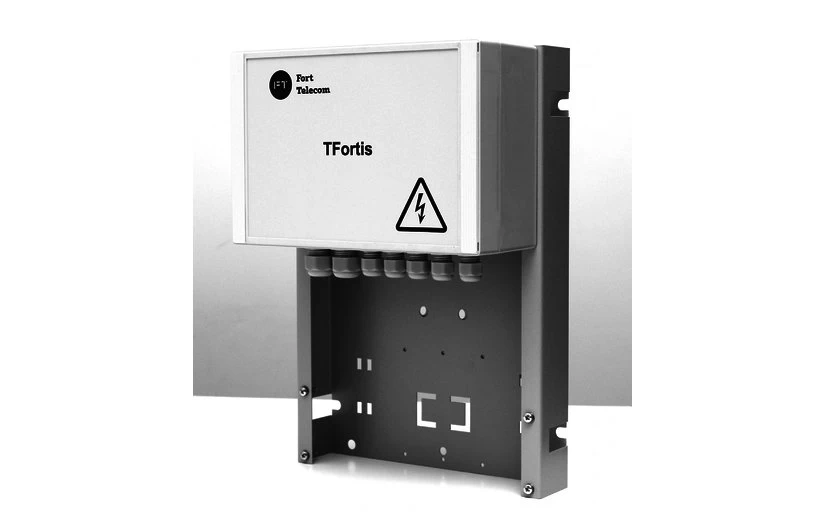

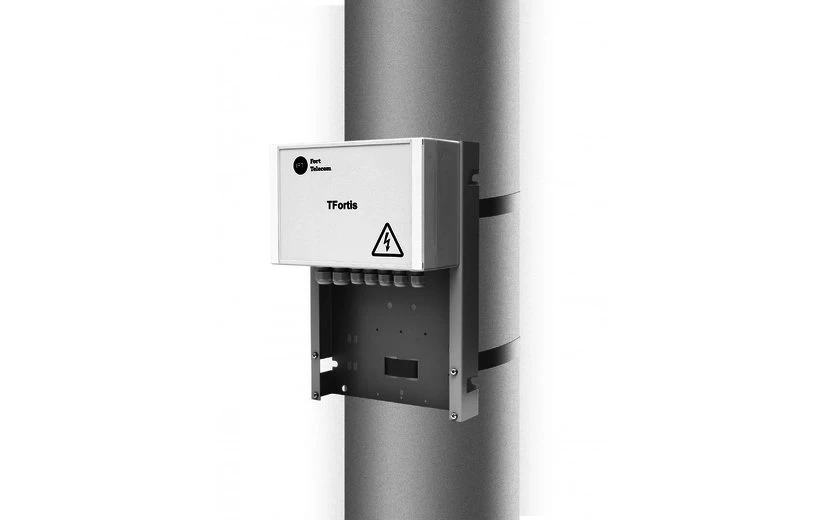

Монтаж коммутатора PSW с помощью кронштейна выполняется в два этапа. На первом этапе коммутатор устанавливается на монтажную панель и фиксируется восемью винтами М4х6 через штатные крепежные отверстия в основании корпуса. Винты входят в комплект поставки и не требуют дополнительного приобретения. На втором этапе панель с закрепленным коммутатором прикладывается к опоре, и через широкую проушину (30 мм) пропускается стальная монтажная лента, которая охватывает опору и стягивается бандажным инструментом. Лента плотно прижимает панель к поверхности опоры, обеспечивая надежную фиксацию.

Сценарий 1. Установка PSW-2G8F+ на опору городского освещения. При организации видеонаблюдения на перекрестке требуется разместить 8-портовый коммутатор для подключения камер, контролирующих дорожную обстановку. Кронштейн для PSW монтируется на круглую опору диаметром 150 мм на высоте 4 метра. Коммутатор PSW-2G8F+ крепится к панели и фиксируется монтажной лентой. Отсутствие громоздкого шкафа снижает парусность конструкции и упрощает монтаж.

Сценарий 2. Установка PSW-2G6F+ на прямоугольную опору. На территории складского комплекса требуется разместить коммутатор для питания PTZ-камер с высоким энергопотреблением (порты 60 Вт). Коммутатор PSW-2G6F+ монтируется на железобетонную опору прямоугольного сечения 150х150 мм с помощью кронштейна для PSW. Компактное решение позволяет разместить оборудование непосредственно в зоне обзора камер, минимизируя длину кабельных трасс.

Сценарий 3. Временная система видеонаблюдения. На строительной площадке требуется оперативно развернуть систему видеоконтроля на период работ. Коммутаторы PSW-2G+ с кронштейнами для PSW монтируются на временных опорах и металлических трубах. По окончании строительства оборудование демонтируется без повреждения опор и может быть повторно использовано на других объектах.

Рекомендации по монтажу и эксплуатации

• Для фиксации панели на опоре рекомендуется использовать стальную монтажную ленту шириной 12-20 мм. Ширина проушины 30 мм позволяет свободно пропускать ленту даже с установленным замком или стяжной клипсой.

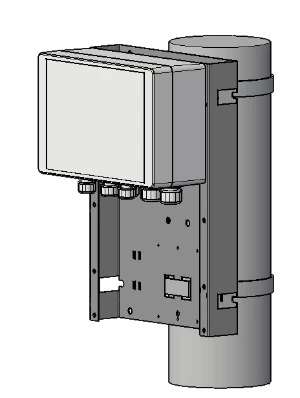

• При монтаже на опоры диаметром менее 100 мм рекомендуется использовать две параллельные стяжки монтажной лентой для предотвращения проворота панели вокруг опоры.


• Винты М4х6 затягиваются с моментом 2-3 Н·м. Усилие затяжки не должно превышать 4 Н·м во избежание срыва резьбы в корпусе коммутатора.


• Кронштейн предназначен для вертикальной установки (коммутатор располагается горизонтально). Горизонтальный монтаж (коммутатор «на боку») не допускается из-за возможного нарушения конвекционного охлаждения.


• Максимальная нагрузка на кронштейн определяется прочностью монтажной ленты и качеством ее стяжки, а не механическими характеристиками самой панели. При использовании стандартной ленты толщиной 0,8 мм допустимая нагрузка составляет не менее 25 кг.
