Комплект крепления на столб TFortis ККС-2

Комплект крепления на столб ККС-2 — это универсальное монтажное решение, предназначенное для надежной фиксации оборудования TFortis на круглых и прямоугольных опорах с использованием стальной монтажной ленты. Кронштейн разработан специально для шкафов увеличенного размера: всех модификаций серий PSW-2G+Box, PSW-2G+UPS-Box, а также для распределительного шкафа CrossBox-2. Обеспечивает устойчивое вертикальное позиционирование оборудования на опорах освещения, мачтах связи, столбах контактной сети и железобетонных конструкциях.

Данное решение предназначено для монтажных бригад и интеграторов, выполняющих установку уличных узлов видеонаблюдения и передачи данных на распределенных объектах. ККС-2 позволяет отказаться от трудоемких методов крепления (сварка, сверление, анкерные закладные) и унифицировать процесс монтажа для широкого перечня типовых опор. Использование монтажной ленты (приобретается отдельно) обеспечивает возможность точного позиционирования по высоте, компенсацию неровностей поверхности столба и плотное прилегание кронштейна к опоре любой геометрии.

Ключевые возможности и преимущества

• Расширенная совместимость с оборудованием: ККС-2 охватывает всю линейку шкафов TFortis среднего размера: коммутаторы в исполнениях Box и UPS-Box (PSW-2G+, PSW-2G6F+, PSW-2G8F+), а также распределительный шкаф CrossBox-2. Единый кронштейн для семи типов оборудования упрощает складскую логистику и заказ.


• Увеличенный диапазон прямоугольных опор: В отличие от младшей модели, ККС-2 поддерживает установку на прямоугольные опоры с размером стороны до 280 мм, что позволяет монтировать оборудование на усиленные железобетонные столбы ЛЭП, мостовые опоры и крупногабаритные конструкции.


• Высокая несущая способность: Конструкция из оцинкованной стали толщиной 2 мм выдерживает статическую нагрузку до 30 кг. Этого достаточно для монтажа полностью укомплектованного шкафа CrossBox-2 (11 кг) с установленным коммутатором и дополнительным оборудованием.


• Универсальность геометрии опор: Кронштейн совместим с круглыми опорами диаметром от 50 до 300 мм и прямоугольными опорами с размером стороны от 70 до 280 мм. Четыре независимых кронштейна и две профильные шины адаптируются к любой форме поверхности.


• Простой и быстрый монтаж: Фиксация на опоре осуществляется стальной монтажной лентой, пропускаемой через проушины кронштейнов. Не требуется сварка, сверление опор или использование анкерных болтов. Установка занимает не более 15 минут.


• Антикоррозионная защита: Все металлические элементы выполнены из листовой оцинкованной стали, устойчивой к атмосферным воздействиям, перепадам температур, осадкам и ультрафиолету. Допускается эксплуатация в любых климатических зонах, включая морские побережья и промышленные зоны.


• Оптимизирован под габариты оборудования: Размеры шин и расположение крепежных отверстий точно соответствуют монтажным точкам на задних стенках шкафов CrossBox-2 и корпусов PSW Box/UPS-Box. Установка выполняется без доработок и подгонки.

Технические характеристики

Совместимое оборудование:

Шкафы и корпуса: CrossBox-2

Коммутаторы в корпусах Box: PSW-2G+Box, PSW-2G6F+Box, PSW-2G8F+Box

Коммутаторы в корпусах UPS-Box: PSW-2G+UPS-Box, PSW-2G6F+UPS-Box, PSW-2G8F+UPS-Box

Габариты монтируемого оборудования (ШхВ): 400 х 500 мм (соответствует точкам крепления указанных изделий)

Параметры опор:

Круглые опоры (диаметр): от 50 мм до 300 мм

Прямоугольные опоры (сторона): от 70 мм до 280 мм

Конструкция и материалы:

Материал: Листовая оцинкованная сталь

Толщина металла: 2 мм

Несущая способность: до 30 кг (статическая нагрузка)

Масса комплекта: 1,2 кг

Состав комплекта:

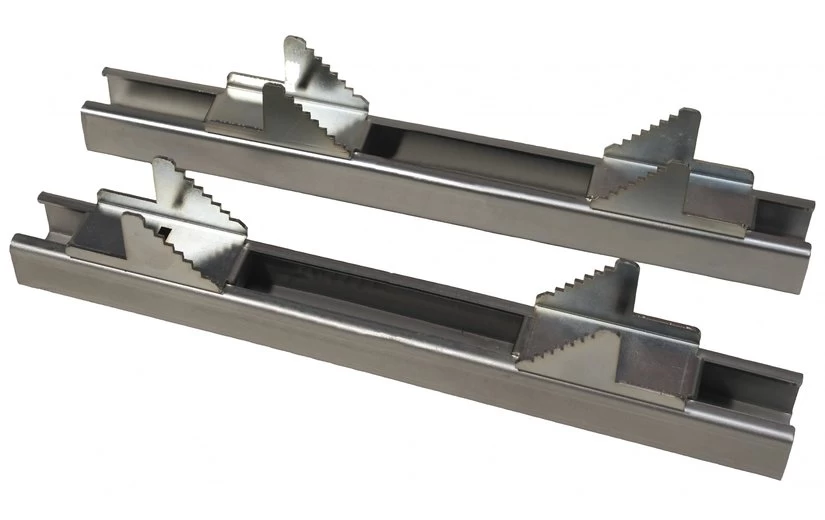

Профильные шины: 2 шт

Кронштейны: 4 шт

Болты М8х20: 4 шт (для крепления шин к оборудованию)

Монтажная лента (бандажная): НЕ ВХОДИТ В КОМПЛЕКТ, приобретается отдельно

Принцип работы и сценарии использования

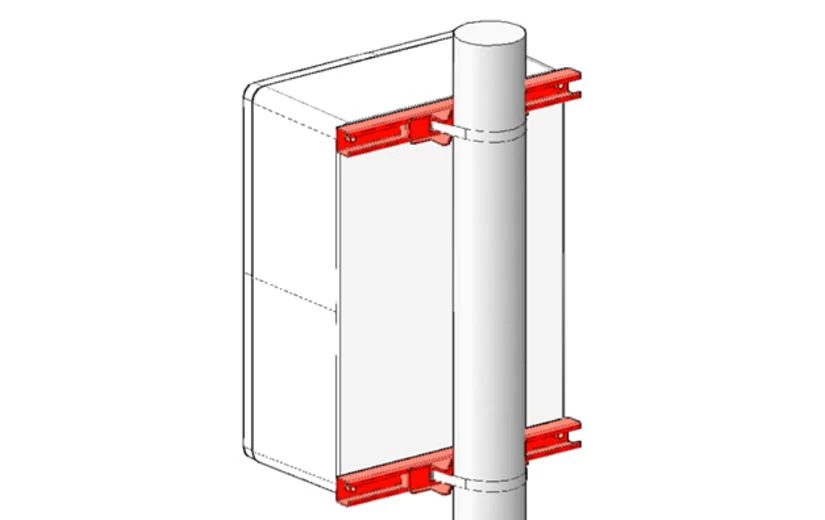

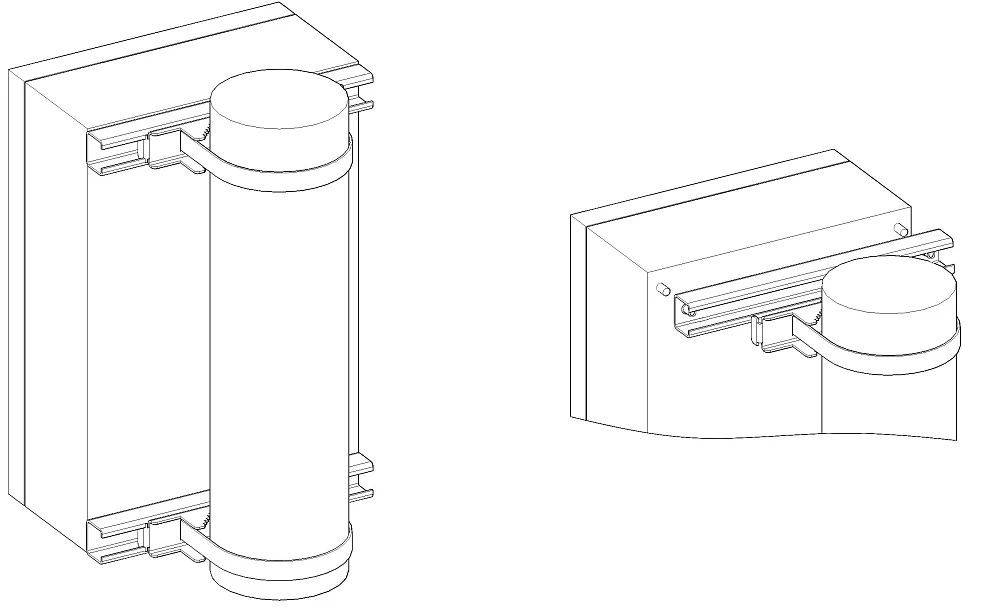

Монтаж оборудования с помощью ККС-2 выполняется по отработанной двухэтапной технологии. На первом этапе профильные шины крепятся к задней стенке шкафа или корпуса коммутатора с помощью входящих в комплект болтов М8х20. На втором этапе оборудование с закрепленными шинами прикладывается к опоре, через отверстия в шинах пропускаются регулируемые кронштейны, которые выставляются таким образом, чтобы обеспечить максимальную площадь контакта с поверхностью столба. После фиксации положения кронштейнов через специальные проушины пропускается стальная монтажная лента, которая стягивается бандажным инструментом, обжимая конструкцию вокруг опоры.

Сценарий 1. Установка CrossBox-2 на круглую опору. На магистральной автомобильной дороге требуется разместить распределительный узел видеонаблюдения. Шкаф CrossBox-2 с установленным коммутатором PSW-2G8F+ монтируется на опору освещения диаметром 150 мм с помощью ККС-2. Две параллельные стяжки монтажной ленты обеспечивают надежную фиксацию, исключающую смещение под воздействием ветровых нагрузок и вибрации от проходящего транспорта.

Сценарий 2. Установка коммутатора PSW-2G6F+UPS-Box на прямоугольную опору. На территории нефтеперерабатывающего завода требуется разместить коммутатор с встроенным ИБП на железобетонной опоре освещения с сечением 200х200 мм. ККС-2 позволяет закрепить корпус UPS-Box непосредственно на опоре, без использования дополнительного шкафа. Кронштейны выставляются в плоскостное положение, обеспечивая прилегание всей поверхностью к грани опоры. Монтажная лента охватывает опору по периметру, равномерно распределяя нагрузку.

Сценарий 3. Совместная установка PSW-2G+Box и блока грозозащиты. На объекте с ограниченным пространством коммутатор PSW-2G+Box монтируется непосредственно на опору с помощью ККС-2, а блок грозозащиты SG-Switch размещается на DIN-рейке внутри отдельного бокса или крепится рядом. Единый стандарт крепления позволяет унифицировать монтажные работы и сократить время инсталляции.

Рекомендации по монтажу и эксплуатации

• Для фиксации комплекта на опоре рекомендуется использовать стальную монтажную ленту шириной 12-20 мм, толщиной 0,7-1,0 мм, с пределом прочности не менее 350 Н/мм². Длина ленты подбирается индивидуально в зависимости от периметра опоры.


• При установке на опоры диаметром более 200 мм или высоте размещения свыше 5 метров рекомендуется использовать две независимые стяжки монтажной лентой (верхний и нижний пояс) для повышения надежности.


• Максимальная статическая нагрузка 30 кг не должна быть превышена. Полностью укомплектованный шкаф CrossBox-2 с коммутатором и дополнительным оборудованием имеет массу 15-18 кг, что обеспечивает полуторакратный запас прочности.


• Болты М8х20, входящие в комплект, предназначены для крепления шин к оборудованию. Момент затяжки — 15-20 Н·м. При эксплуатации в условиях вибрации рекомендуется применять фиксатор резьбы средней прочности.


• Перед монтажом необходимо проверить состояние оцинкованного покрытия. При наличии сколов и царапин рекомендуется восстановить защитный слой цинкосодержащей краской.
