Комплект крепления на столб TFortis ККС-Ex

Комплект крепления на столб ККС-Ех — это специализированное монтажное решение, предназначенное для надежной фиксации взрывозащищенных коммутаторов серии TFortis PSW-Ex на круглых и прямоугольных опорах с использованием стальной монтажной ленты. Кронштейн разработан с учетом увеличенной массы и специфических требований к установке оборудования во взрывоопасных зонах, обеспечивая особую надежность крепления и устойчивость к вибрационным и ветровым нагрузкам.

Данное решение предназначено для монтажных бригад, выполняющих инсталляцию систем видеонаблюдения и передачи данных на объектах нефтегазовой, химической и горнодобывающей промышленности, где требуется размещение взрывозащищенных коммутаторов непосредственно на опорах, мачтах и технологических конструкциях. ККС-Ех позволяет отказаться от сложных и дорогостоящих фундаментных оснований, монтируя оборудование массой до 35 кг на существующие опоры без сварки, сверления и других видов огневых работ, что критически важно для взрывоопасных зон.

Ключевые возможности и преимущества

• Специализированное решение для взрывозащищенных коммутаторов: ККС-Ех разработан исключительно для линейки PSW-Ex (PSW-2G+Ex, PSW-2G6F+Ex, PSW-2G8F+Ex). Геометрия профильных шин и расположение крепежных отверстий полностью соответствуют монтажным точкам на корпусах взрывозащищенных коммутаторов, обеспечивая идеальное сопряжение без доработок.


• Повышенная несущая способность: Конструкция из оцинкованной стали толщиной 2 мм выдерживает статическую нагрузку до 35 кг. Взрывозащищенные коммутаторы PSW-Ex имеют массу до 30 кг (блок коммутатора + блок АКБ устанавливаются раздельно), что обеспечивает необходимый запас прочности при совместном монтаже обоих блоков на одной опоре.


• Усиленный крепежный комплект: В отличие от стандартных кронштейнов, ККС-Ех комплектуется болтами М10*40 с увеличенным диаметром резьбы, а также шайбами, гроверами и гайками М10. Это обеспечивает повышенную надежность соединения и устойчивость к вибрации, характерной для промышленных объектов.


• Универсальность монтажа: Кронштейн совместим с круглыми опорами диаметром от 50 до 300 мм и прямоугольными опорами с размером стороны от 70 до 200 мм, что перекрывает спектр типовых опор, используемых на промышленных объектах.


• Безопасный монтаж во взрывоопасных зонах: Фиксация на опоре осуществляется стальной монтажной лентой, что исключает необходимость проведения сварочных работ, сверления и искрообразования. Монтаж может выполняться без отключения действующего оборудования и оформления нарядов-допусков на огневые работы.


• Антикоррозионная защита повышенного класса: Все металлические элементы выполнены из листовой оцинкованной стали толщиной 2 мм, устойчивой к воздействию агрессивных сред, характерных для химических и нефтеперерабатывающих производств, а также к атмосферной коррозии в условиях морского климата.


• Раздельный монтаж блоков коммутатора и АКБ: Конструкция кронштейна позволяет устанавливать оба блока взрывозащищенного коммутатора на одной опоре с необходимым интервалом, обеспечивая удобство обслуживания и соответствие требованиям к размещению взрывозащищенного оборудования.

Технические характеристики

Совместимое оборудование:

Взрывозащищенные коммутаторы: PSW-2G+Ex, PSW-2G6F+Ex, PSW-2G8F+Ex (блок коммутатора и блок АКБ)

Габариты монтируемого оборудования: Соответствуют точкам крепления на корпусах PSW-Ex

Параметры опор:

Круглые опоры (диаметр): от 50 мм до 300 мм

Прямоугольные опоры (сторона): от 70 мм до 200 мм

Конструкция и материалы:

Материал: Листовая оцинкованная сталь

Толщина металла: 2 мм

Несущая способность: до 35 кг (статическая нагрузка)

Масса комплекта: 1,2 кг

Состав комплекта:

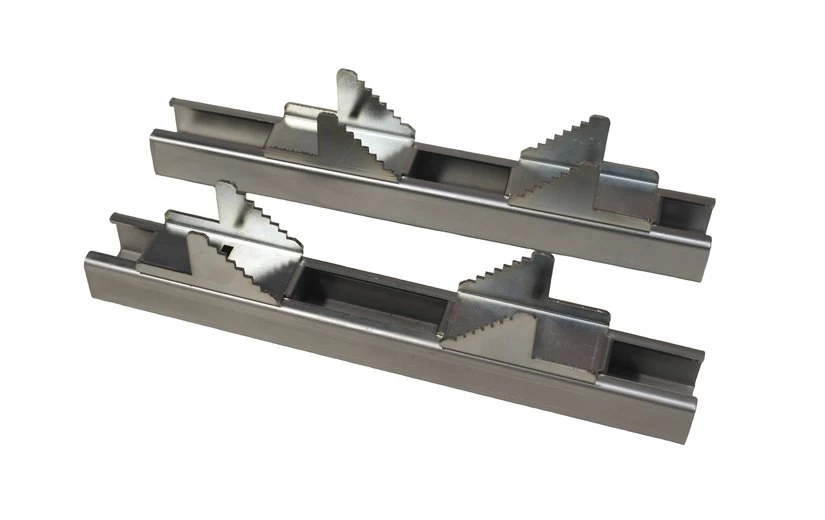

Профильные шины: 2 шт

Кронштейны: 4 шт (регулируемые, с проушинами для монтажной ленты)

Болты М10х40: 4 шт (оцинкованные, повышенной прочности)

Гайки М10: 4 шт (оцинкованные)

Шайбы М10: 4 шт (оцинкованные)

Шайбы-гровер М10: 4 шт (пружинные, для защиты от самоотвинчивания)

Монтажная лента (бандажная): НЕ ВХОДИТ В КОМПЛЕКТ, приобретается отдельно

Принцип работы и сценарии использования

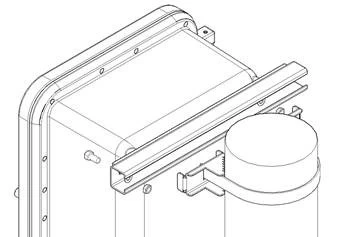

Монтаж взрывозащищенных коммутаторов PSW-Ex с помощью ККС-Ех выполняется раздельно для блока коммутатора и блока аккумуляторных батарей, что обусловлено значительной массой каждого блока (до 30 кг) и требованиями удобства обслуживания. На первом этапе профильные шины крепятся к задней стенке корпуса коммутатора (или блока АКБ) с помощью входящих в комплект болтов М10х40, шайб и гаек. Увеличенный диаметр крепежа обеспечивает надежную фиксацию тяжелого оборудования. На втором этапе оборудование с закрепленными шинами позиционируется на опоре, через отверстия в шинах пропускаются регулируемые кронштейны, которые выдвигаются до упора в поверхность опоры. Через проушины кронштейнов пропускается стальная монтажная лента, которая стягивается бандажным инструментом, формируя силовой контур вокруг опоры.

Сценарий 1. Установка PSW-2G8F+Ex на опору нефтеперерабатывающего завода. На территории НПЗ требуется разместить взрывозащищенный коммутатор для подключения IP-камер наблюдения за технологическими установками. Блок коммутатора и блок АКБ монтируются на общей опоре освещения диаметром 150 мм с интервалом 500 мм по вертикали. Для каждого блока используется отдельный комплект ККС-Ех. Монтаж выполняется без отключения действующего оборудования, без сварки и искрообразования, с соблюдением требований взрывобезопасности.

Сценарий 2. Установка PSW-2G+Ex на прямоугольную опору морского причала. В условиях агрессивной морской среды и высоких ветровых нагрузок коммутатор PSW-2G+Ex монтируется на железобетонную опору прямоугольного сечения 200х200 мм. ККС-Ех с усиленным крепежом и оцинкованным покрытием обеспечивает надежную фиксацию оборудования, устойчивого к коррозии и вибрации от работы портовой техники.

Сценарий 3. Реконструкция системы видеонаблюдения на химическом предприятии. При модернизации системы производится замена устаревшего оборудования на современные взрывозащищенные коммутаторы PSW-2G6F+Ex. Демонтаж старых конструкций и установка новых коммутаторов с помощью ККС-Ех выполняется в течение одной рабочей смены без привлечения сварщиков и без остановки технологического процесса.

Рекомендации по монтажу и эксплуатации

• Для фиксации комплекта на опоре рекомендуется использовать стальную монтажную ленту шириной 16-25 мм, толщиной 0,8-1,2 мм, с пределом прочности не менее 450 Н/мм². Длина ленты подбирается индивидуально в зависимости от периметра опоры.


• При монтаже двух блоков (коммутатор и АКБ) на одной опоре необходимо обеспечить вертикальный интервал между блоками не менее 400 мм для удобства обслуживания и вентиляции.


• Момент затяжки болтов М10х40 должен составлять 35-45 Н·м. Использование пружинных шайб-гроверов обязательно для предотвращения самоотвинчивания под воздействием вибрации.


• Максимальная статическая нагрузка 35 кг не должна быть превышена. Масса блока коммутатора PSW-Ex составляет до 30 кг, масса блока АКБ — до 30 кг. Крепление каждого блока выполняется отдельным комплектом ККС-Ех.


• Перед монтажом необходимо проверить состояние оцинкованного покрытия. При наличии повреждений восстановить защитный слой цинксодержащим составом.


• Для объектов с категорией взрывоопасности выше IIB+H2 рекомендуется дополнительная антистатическая обработка кронштейна и заземление металлических частей.
