Шкаф электротехнический TFortis CrossBox-2

TFortis CrossBox-2 — это увеличенный уличный шкаф, специально разработанный для размещения всепогодных коммутаторов серии TFortis PSW и создания полноценных распределительных узлов на опорах освещения, мачтах и стенах зданий. Модель отличается от младшего CrossBox-1 увеличенными габаритами (500х400х220 мм), что позволяет разместить не только коммутатор и оптический кросс, но и значительное количество дополнительного оборудования на DIN-рейке. Шкаф обеспечивает высокую степень защиты IP54 и антивандальную прочность благодаря стальному корпусу толщиной 1,5 мм.

Данное решение предназначено для объектов, где требуется создать компактный, но функционально насыщенный узел связи: распределенные системы видеонаблюдения вдоль транспортных магистралей, периметры промышленных предприятий, территории удаленных базовых станций и нефтепромыслов. CrossBox-2 позволяет объединить в одном корпусе коммутатор PSW, оптический кросс на 32 волокна с возможностью расширения до 8 портов, модульную защитную автоматику и устройства грозозащиты. Двухуровневая компоновка «коммутатор над кроссом» обеспечивает максимально эффективное использование внутреннего пространства.

Ключевые возможности и преимущества

• Увеличенный внутренний объем: Габариты 500х400х220 мм позволяют разместить внутри не только коммутатор PSW и оптический кросс, но и до 10-12 модульных устройств на DIN-рейке: автоматические выключатели, УЗИП, счетчики электроэнергии, контроллеры и блоки питания.

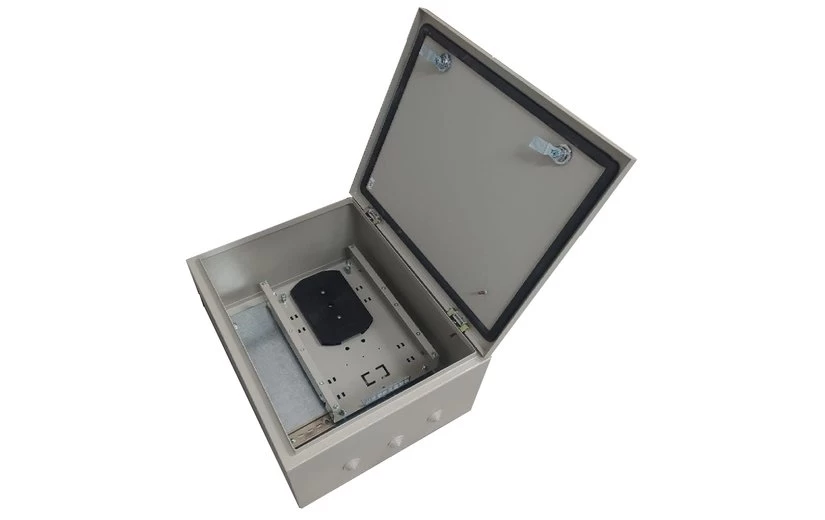

• Развитая оптическая инфраструктура: Шкаф оснащен сплайс-кассетой на 32 КДЗС (с возможностью установки дополнительных кассет в несколько этажей) и планкой на 8 оптических адаптеров SC (duplex LC). Это позволяет организовать полноценный оптический кросс для магистральных и распределительных волокон.

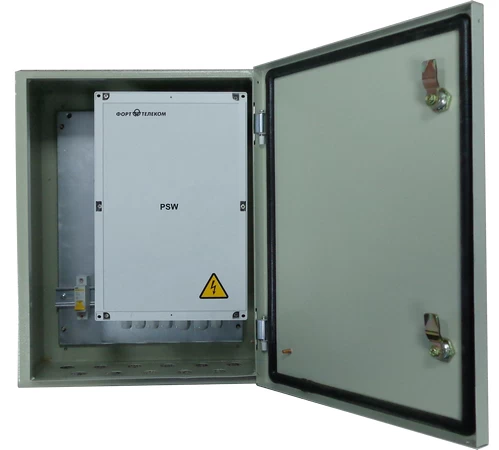

• Совместимость со всеми моделями PSW: Внутренние крепления адаптированы для установки коммутаторов PSW-2G+, PSW-2G6F+ и PSW-2G8F+ в стандартных корпусах. Монтаж выполняется быстро и без дополнительной доработки.

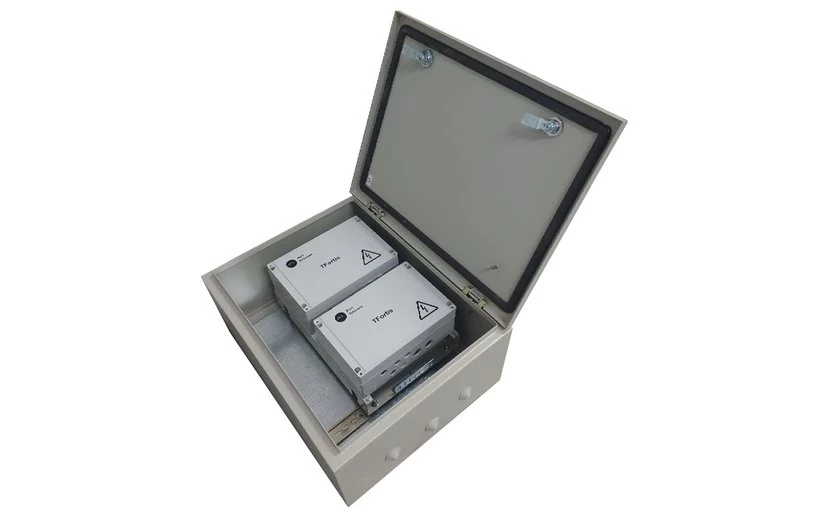

• Двухуровневая компоновка оборудования: Коммутатор устанавливается поверх оптического кросса на специальные направляющие. Такая конструкция экономит место на опоре и сокращает длину соединительных патч-кордов.


• Полноразмерная DIN-рейка: Установленная внутри шкафа 35-мм DIN-рейка позволяет разместить широкий спектр модульного оборудования. Это превращает CrossBox-2 из простого бокса для коммутатора в полноценный распределительный пункт.


• Раздельный монтаж оптики и электроники: Конструкция шкафа позволяет выполнить сварку и укладку оптического волокна до установки активного оборудования. Это удобно при поэтапной сдаче работ или привлечении разных подрядчиков.


• Антивандальный корпус и два варианта цвета: Сталь 1,5 мм с порошковым покрытием «шагрень» обеспечивает надежную защиту от механических воздействий. Доступны два цвета покрытия: RAL 7032 (серый) и RAL 7035 (светло-серый).

Технические характеристики

Конструкция и корпус:

Тип установки: Навесной (опора, стена)

Габаритные размеры (ВхШхГ): 500 х 400 х 220 мм

Материал корпуса: Стальной лист, толщина 1,5 мм

Тип покрытия: Порошковое, фактура «шагрень»

Цвет: RAL 7032 (серый) / RAL 7035 (светло-серый) — по выбору

Степень защиты корпуса: IP54 по ГОСТ 14254 (защита от пыли и брызг)

Угол открытия двери: 105°

Масса: 11 кг

Встроенный оптический кросс:

Сплайс-кассета: На 32 гильзы КДЗС (базовая комплектация)

Расширение кассет: Возможна установка дополнительных кассет в несколько этажей

Размер гильз: 40 мм или 60 мм

Планка адаптеров: На 8 мест, тип SC (duplex LC)

Крепление для коммутатора: Направляющие для установки поверх кросса

Внутреннее оснащение:

DIN-рейка: 35 мм, для установки модульного оборудования (автоматы, УЗИП, счетчики, клеммы, контроллеры)

Кабельные вводы: Эластичные гермовводы-сальники

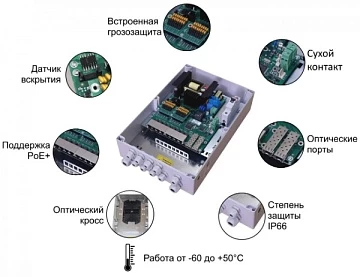

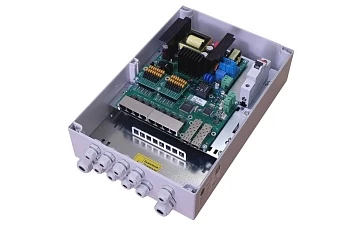

Совместимые коммутаторы: PSW-2G+, PSW-2G6F+, PSW-2G8F+ (всепогодное исполнение)

Принцип работы и сценарии использования

TFortis CrossBox-2 функционирует как универсальный монтажный бокс для создания законченных узлов связи на распределенных объектах. Благодаря своим увеличенным размерам, шкаф позволяет реализовать сложные сценарии, выходящие за рамки простой установки коммутатора. Оптический кросс на 8 адаптеров дает возможность организовать полноценную коммутацию магистральных волокон, а не просто ввод одного канала. Дополнительные сплайс-кассеты позволяют сращивать до нескольких десятков волокон в одном шкафу.

Типовой сценарий применения — создание узла агрегации на крупном распределенном объекте, например, в зоне ответственности одного коммутатора PSW-2G8F+. В шкафу CrossBox-2 устанавливается коммутатор, к его оптическим портам подключаются два направления — аплинк на центральную станцию и даунлинк на следующий уличный коммутатор (топология «линия» или «кольцо»). На DIN-рейке монтируются два автоматических выключателя (вводной и на коммутатор), блок грозозащиты SG-Switch и счетчик технического учета электроэнергии. В оптическом кроссе заводится магистральный кабель на 16 волокон: 2 волокна свариваются на транзит, 2 волокна заводятся на коммутатор, остальные остаются в резерве. Всё оборудование размещается в одном корпусе, не требуя дополнительных боксов и щитков.

Второй распространенный сценарий — использование CrossBox-2 в качестве распределительного пункта для питания и подключения нескольких камер в одной локации (например, перекресток, развязка, железнодорожный переезд). Внутри шкафа устанавливается коммутатор PSW-2G6F+ с двумя высокомощными портами 60 Вт для PTZ-камер, на DIN-рейке — четыре автоматических выключателя (ввод, коммутатор, дополнительный обогрев, резерв), блок розеток 220В для обслуживания и слаботочная клеммная колодка для подключения внешних датчиков. Крышка оптического кросса закрывается отдельно, что позволяет производить ремонт и замену коммутатора без риска повредить сварочные соединения.

Рекомендации по монтажу и эксплуатации

• Для крепления шкафа к опорам диаметром от 80 до 250 мм необходимо использовать специализированные кронштейны TFortis (заказываются отдельно). Кронштейны обеспечивают надежную фиксацию и возможность регулировки угла наклона.


• При установке дополнительных сплайс-кассет следует соблюдать радиус изгиба волокна не менее 30 мм и использовать штатные места крепления.


• Рекомендуется не заполнять DIN-рейку более чем на 80% для обеспечения свободного доступа к оборудованию и циркуляции воздуха.


• Для сохранения класса защиты IP54 необходимо контролировать состояние уплотнительной резинки по периметру двери и герметичность кабельных вводов.


• При эксплуатации в условиях низких температур (ниже -40°С) рекомендуется установка термостата и маломощного обогревателя, размещаемого на DIN-рейке.
