Шкаф электротехнический TFortis CrossBox-1

TFortis CrossBox-1 — это компактный уличный шкаф, специально адаптированный для размещения взрывозащищенных и всепогодных коммутаторов серии TFortis PSW, а также дополнительного оборудования систем видеонаблюдения и передачи данных. Устройство объединяет в себе функции монтажного бокса, оптического кросса и антивандальной защиты, позволяя создать законченный узел связи на опоре, стене или любой другой вертикальной поверхности. Шкаф поставляется в полностью подготовленном для инсталляции виде и не требует доработки на объекте.

Несмотря на то, что коммутаторы PSW сами по себе имеют всепогодное исполнение и могут эксплуатироваться без дополнительной защиты, применение CrossBox-1 решает три важные задачи: обеспечивает размещение вспомогательного оборудования (автоматические выключатели, счетчики электроэнергии, блоки грозозащиты), скрывает активное оборудование от посторонних глаз в соответствии с требованиями заказчика и придает узлу антивандальные свойства благодаря цельнометаллическому корпусу. Кроме того, интеграция оптического кросса непосредственно в корпус шкафа позволяет выполнить разделку и коммутацию волоконно-оптического кабеля внутри одного изделия, без установки отдельного бокса.

Ключевые возможности и преимущества

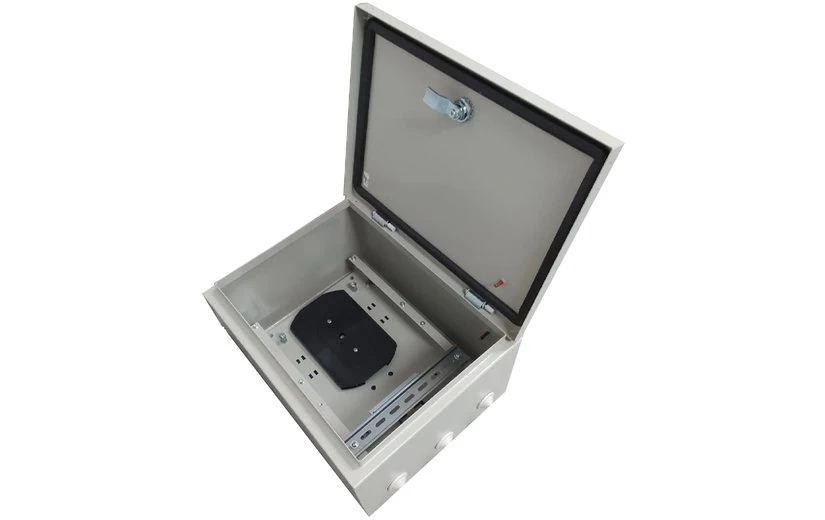

• Двухуровневая компоновка "коммутатор над кроссом": Уникальная многослойная структура размещения оборудования позволяет максимально эффективно использовать внутренний объем. Оптический кросс располагается в нижней части, коммутатор PSW устанавливается сверху на специальные направляющие. Такая конфигурация сокращает требуемое пространство на опоре и минимизирует длину соединительных патч-кордов.


• Встроенный оптический кросс на 32 порта: Шкаф оснащен сплайс-кассетой на 32 гильзы КДЗС и планкой для установки одного оптического адаптера SC (duplex LC). Этого достаточно для организации до 32 сварочных соединений и одного порта подключения активного оборудования. Конструкция позволяет варить оптику отдельно от монтажа коммутатора, что удобно при поэтапной сдаче работ разными бригадами.


• DIN-рейка для дополнительного оборудования: Внутри шкафа установлена стандартная 35-мм DIN-рейка, на которой можно закрепить автоматические выключатели, устройства защиты от импульсных перенапряжений, счетчики электроэнергии, клеммные колодки и другие модульные устройства. Это превращает CrossBox-1 в полноценный распределительный пункт.


• Антивандальная защита и скрытый монтаж: Корпус из стального листа толщиной 1,5 мм с порошковым покрытием типа «шагрень» обеспечивает высокую устойчивость к механическим воздействиям и затрудняет несанкционированный доступ. Оборудование полностью скрыто внутри шкафа, что особенно важно на объектах с высокими требованиями к эстетике и режимных предприятиях.


• Удобные кабельные вводы: Шкаф оснащен эластичными резиновыми сальниками (гермовводами), которые обеспечивают пылевлагозащиту на уровне IP54 и при этом позволяют быстро завести кабели различного диаметра без использования специального инструмента.


• Навесной монтаж на опору или стену: Корпус имеет подготовленные отверстия для крепления. Рекомендуется использовать специализированные кронштейны TFortis (приобретаются отдельно), обеспечивающие надежную фиксацию на опорах освещения, мачтах и вертикальных поверхностях.


• Угол открытия двери 105°: Шарнирная конструкция обеспечивает свободный доступ к оборудованию при обслуживании. Дверь не мешает работе монтажника даже в стесненных условиях.

Технические характеристики

Конструкция и корпус:

Тип установки: Навесной (опора, стена)

Материал корпуса: Стальной лист, толщина 1,5 мм

Тип покрытия: Порошковое, фактура «шагрень»

Цвет: RAL 7032 (серый)

Степень защиты корпуса: IP54 (защита от пыли и брызг)

Угол открытия двери: 105°

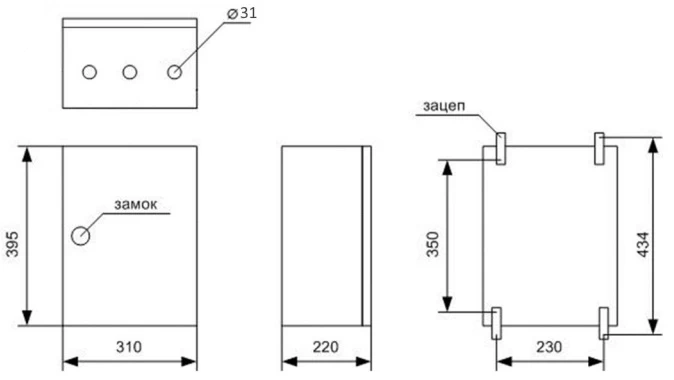

Габаритные размеры: В соответствии с чертежом производителя (компактное исполнение)

Масса: 8 кг

Встроенный оптический кросс:

Сплайс-кассета: На 32 гильзы КДЗС

Размер гильз: 40 мм или 60 мм

Планка адаптеров: 1 место, тип SC (duplex LC)

Возможность монтажа оптики: Без установки активного оборудования

Внутреннее оснащение:

DIN-рейка: 35 мм, для установки модульного оборудования (автоматы, УЗИП, счетчики, клеммы)

Кабельные вводы: Эластичные гермовводы-сальники

Монтажные места: Под установку коммутаторов серии TFortis PSW (всепогодное исполнение)

Принцип работы и сценарии использования

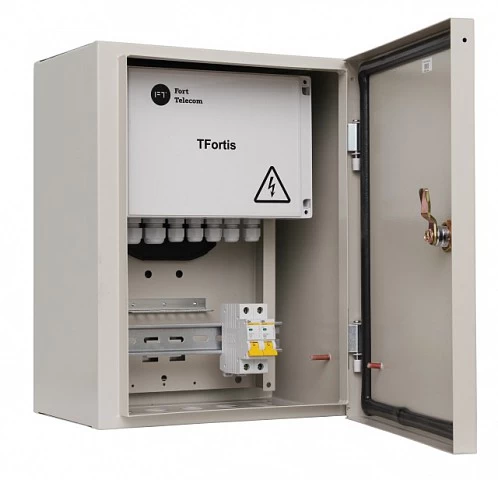

TFortis CrossBox-1 выполняет функцию универсального монтажного бокса для построения компактных узлов связи на распределенных объектах. Работы по инсталляции рекомендуется проводить в два этапа. На первом этапе производится разделка и сварка оптического кабеля: волокна заводятся в шкаф через гермовводы, свариваются с пигтейлами с помощью КДЗС, пигтейлы укладываются в сплайс-кассету, а оптические адаптеры устанавливаются в планку кросса. На втором этапе (или другой бригадой) внутрь шкафа монтируется коммутатор PSW, к его SFP-порту подключается оптический патч-корд от адаптера кросса, а на DIN-рейке устанавливаются необходимые автоматы защиты и устройства грозозащиты. Питание подводится через отдельные гермовводы.

Типовой сценарий применения — создание точки доступа для системы видеонаблюдения на мачте освещения вдоль автомобильной трассы или железной дороги. Внутри CrossBox-1 устанавливается коммутатор PSW-2G6F+Ex (взрывозащищенное исполнение) либо PSW-2G+ (всепогодное). К оптическому кроссу подводится магистральный волоконно-оптический кабель с 32 волокнами, часть из которых сваривается на проход, а одно волокно заводится на коммутатор. На DIN-рейке монтируется автоматический выключатель для защиты питающей линии и блок грозозащиты SG-Switch. Вся конструкция занимает минимальное место на опоре, не требует отдельного шкафа учета и дополнительного бокса для оптики.

Дополнительный сценарий — использование CrossBox-1 в качестве распределительного пункта на промышленных предприятиях. Благодаря наличию DIN-рейки и достаточного внутреннего объема, внутри шкафа можно разместить счетчик электроэнергии, источник бесперебойного питания (малогабаритный) и контроллер телемеханики. Коммутатор PSW обеспечивает сбор данных и передачу их в диспетчерскую по оптике, а также питание близлежащих IP-камер по PoE.

Рекомендации по монтажу и эксплуатации

• Шкаф предназначен для наружной установки, однако при размещении в зонах с прямым воздействием атмосферных осадков рекомендуется предусмотреть дополнительный козырек.


• Для крепления к опорам диаметром от 80 до 200 мм необходимо использовать монтажные кронштейны TFortis (заказываются отдельно). Кронштейны обеспечивают надежную фиксацию и возможность регулировки положения шкафа.


• При разделке оптического кабеля следует оставлять технологический запас не менее 1 метра для возможности повторного заведения в кассету.


• Не рекомендуется превышать максимальную нагрузку на DIN-рейку — суммарный вес установленных модулей не должен превышать 5 кг.


• Для сохранения класса защиты IP54 необходимо следить за целостностью уплотнителя двери и гермовводов, не допускать их деформации и пережатия кабелей.
