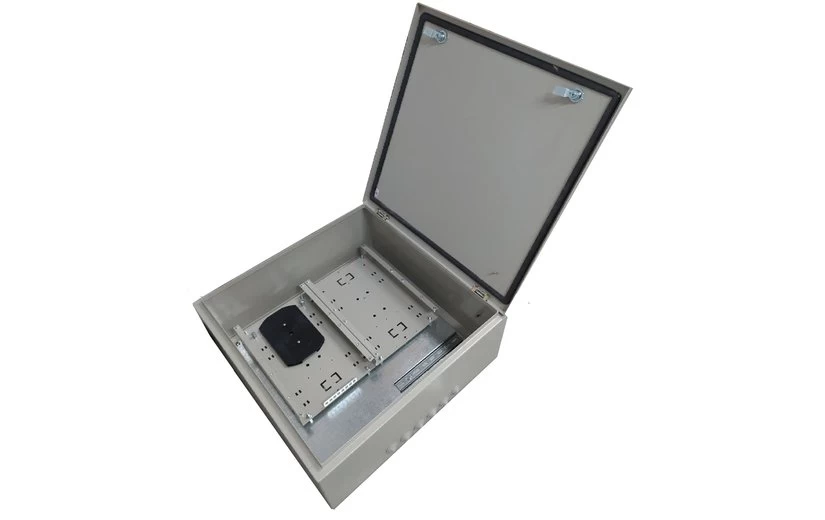

Шкаф электротехнический TFortis CrossBox-3

TFortis CrossBox-3 — это полноразмерный уличный шкаф, предназначенный для создания распределенных узлов видеонаблюдения повышенной емкости. Модель является старшей в линейке кросс-боксов TFortis и позволяет одновременно размещать до двух коммутаторов серии PSW, блок грозозащиты SG-Switch, развитый оптический кросс на 32 волокна с возможностью расширения до 8 портов, а также модульное оборудование на DIN-рейке. Шкаф обеспечивает полную автономность узла связи, объединяя в одном корпусе все компоненты, необходимые для работы системы видеонаблюдения на удаленных объектах.

Данное решение разработано для объектов с высокой плотностью камер и сложной топологией сети: крупные транспортные развязки, периметры стратегических предприятий, протяженные линейные объекты (нефтепроводы, газопроводы, ЛЭП), территории аэропортов и морских портов. CrossBox-3 позволяет сконцентрировать в одной точке до 16 каналов PoE-подключения (при установке двух коммутаторов PSW-2G8F+), организовать резервирование оптических каналов по кольцевой топологии и обеспечить многоуровневую грозозащиту всего узла. Конструкция шкафа адаптирована для экстремально низких температур (до -60°С) и сохраняет работоспособность в любых климатических зонах.

Ключевые возможности и преимущества

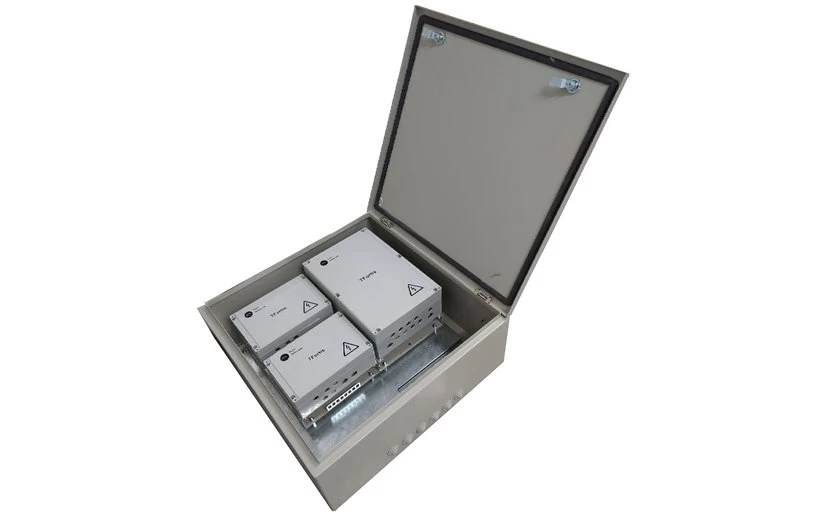

• Вместимость до двух коммутаторов PSW: Шкаф позволяет одновременно установить два коммутатора серии PSW-2G+, PSW-2G6F+ или PSW-2G8F+ в любых комбинациях. Это дает возможность обслуживать до 16 IP-камер с PoE+ в одной точке или организовать резервирование активного оборудования по схеме 1+1.

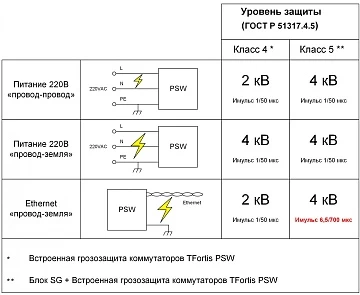

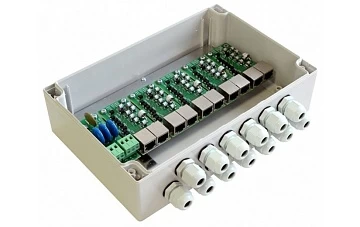

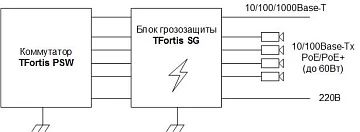

• Интеграция блока грозозащиты SG-Switch: Внутреннее пространство и крепления адаптированы для установки блока комплексной грозозащиты TFortis SG-Switch, обеспечивающего защиту портов Ethernet и цепей питания всех размещенных коммутаторов по 5 классу ГОСТ Р 51317.4.5.

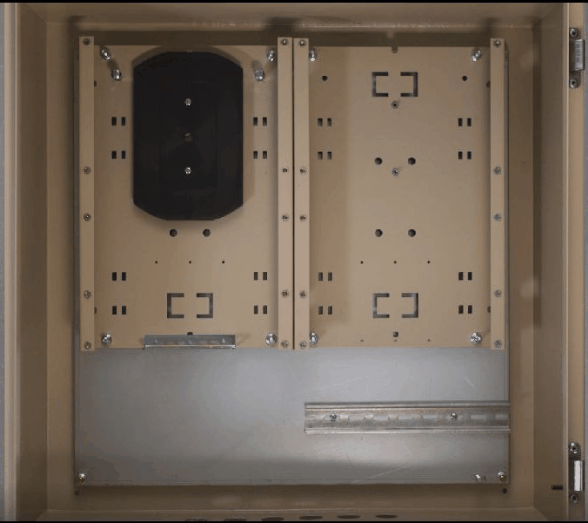

• Развитая оптическая инфраструктура: Встроенный оптический кросс оснащен сплайс-кассетой на 32 КДЗС (с возможностью установки дополнительных кассет в несколько этажей) и планкой на 8 адаптеров SC. Этого достаточно для организации магистральных, распределительных и резервных оптических соединений.


• Функциональная DIN-рейка: Внутри шкафа установлена DIN-рейка длиной 240 мм (35 мм), позволяющая разместить автоматические выключатели, устройства защиты от импульсных перенапряжений, счетчики электроэнергии, клеммные колодки и слаботочные контроллеры.


• Экстремальный температурный диапазон: Шкаф сохраняет механическую и защитную функцию при температурах от -60°С до +70°С, что позволяет эксплуатировать его в регионах Крайнего Севера, Антарктике и в зонах с резко континентальным климатом.


• Усиленный корпус и антивандальная защита: Стальной корпус толщиной 1 мм с порошковым покрытием «шагрень» обеспечивает надежную защиту от механических воздействий, взлома и коррозии. Цвет RAL 7032 (серый) универсален для любых объектов.


• Раздельный монтаж оптики и электроники: Возможность поэтапного монтажа: сначала выполняется сварка и коммутация оптического кабеля, затем устанавливаются коммутаторы и другое активное оборудование. Это упрощает логистику работ и позволяет привлекать разные специализированные бригады.

Технические характеристики

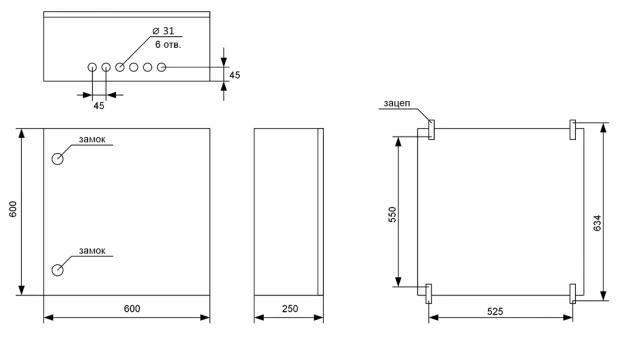

Конструкция и корпус:

Тип установки: Навесной (опора, стена)

Материал корпуса: Стальной лист, толщина 1 мм

Тип покрытия: Порошковое, фактура «шагрень»

Цвет: RAL 7032 (серый)

Степень защиты корпуса: IP54 по ГОСТ 14254

Диапазон рабочих температур: от -60°C до +70°C

Угол открытия двери: 105°

Масса: 21 кг

Вместимость и совместимость:

Коммутаторы PSW: до 2 шт (модели PSW-2G+, PSW-2G6F+, PSW-2G8F+ в любых комбинациях)

Блок грозозащиты: TFortis SG-Switch (1 шт)

DIN-рейка: 35 мм, длина 240 мм, для модульного оборудования (автоматы, УЗИП, счетчики, клеммы, контроллеры)

Встроенный оптический кросс:

Сплайс-кассета: На 32 гильзы КДЗС (базовая комплектация)

Расширение кассет: Возможна установка дополнительных кассет в несколько этажей

Размер гильз: 40 мм или 60 мм

Планка адаптеров: На 8 мест, тип SC (duplex LC)

Кабельные вводы: Эластичные гермовводы-сальники (в комплекте)

Принцип работы и сценарии использования

TFortis CrossBox-3 представляет собой готовое решение для создания высоконагруженных узлов связи на распределенных объектах. Благодаря возможности установки двух коммутаторов, шкаф позволяет реализовать сложные сетевые топологии и схемы резервирования непосредственно в уличных условиях, без строительства капитальных сооружений.

Сценарий 1. Кольцевая топология с резервированием. На опоре периметрального ограждения устанавливается CrossBox-3 с двумя коммутаторами PSW-2G8F+. Первый коммутатор принимает оптический канал от предыдущего узла, второй — передает сигнал на следующий узел. Внутри шкафа коммутаторы соединены медным кабелем. Такая схема позволяет организовать резервируемое оптическое кольцо с временем восстановления менее 50 мс (RSTP). Даже при обрыве одного плеча кольца видеонаблюдение продолжает работать без потери данных. На DIN-рейке размещаются два автоматических выключателя (на каждый коммутатор) и общий блок грозозащиты SG-Switch, защищающий оба устройства.

Сценарий 2. Высокая плотность камер на локальном объекте. На перекрестке оживленных магистралей устанавливается CrossBox-3 с двумя коммутаторами PSW-2G8F+, обеспечивающими питание и подключение 16 IP-камер (8 на каждый коммутатор). Оптический кросс принимает магистральный кабель с 16 волокнами: 4 волокна задействованы под аплинк и даунлинк, 4 — под резервирование, остальные — в резерве. На DIN-рейке монтируются вводной автомат, два автомата на коммутаторы, блок грозозащиты SG-Switch и счетчик электроэнергии технического учета.

Сценарий 3. Сегрегация сетей различного назначения. На объекте транспортной безопасности требуется физически разделить сети видеонаблюдения и контроля доступа. В CrossBox-3 устанавливаются два независимых коммутатора: PSW-2G8F+ для камер и PSW-2G6F+ для считывателей и контроллеров СКУД. Каждый коммутатор подключается к своему оптическому волокну и питается от отдельного автоматического выключателя. Оборудование размещается в одном шкафу, но сети полностью изолированы на физическом уровне.

Рекомендации по монтажу и эксплуатации

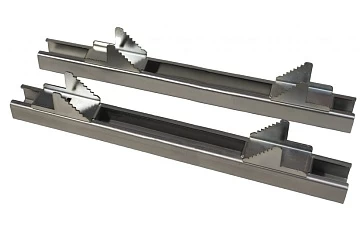

• Для крепления шкафа к опорам диаметром от 80 до 300 мм необходимо использовать усиленные кронштейны TFortis (заказываются отдельно), рассчитанные на массу полностью укомплектованного узла до 40 кг.


• При установке двух коммутаторов и блока грозозащиты следует распределять оборудование равномерно для оптимальной циркуляции воздуха.


• Для сохранения температурного режима внутри шкафа при эксплуатации ниже -40°С рекомендуется установка термостата и обогревателя на DIN-рейку.


• При разделке оптического кабеля необходимо предусмотреть технологический запас не менее 1,5 метров для возможности повторного заведения в кассету.


• Рекомендуется маркировать все оптические соединения в соответствии с принятой на объекте системой обозначений.
