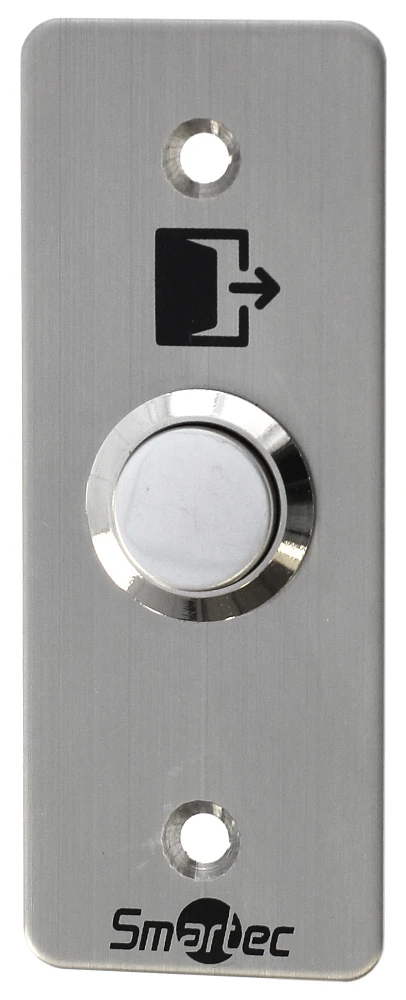

Кнопка выхода врезная, НО Smartec ST-EX143

Кнопка выхода врезная, НО Smartec ST-EX143 — это надежное механическое устройство, предназначенное для разблокировки дверей и других исполнительных механизмов в системах контроля доступа (СКУД). Простое нажатие на кнопку приводит к замыканию электрической цепи, что подает сигнал на контроллер для открытия двери.

Основное преимущество кнопки выхода Smartec ST-EX143 — высокая надежность и долговечность, обеспечиваемая металлическим корпусом и ресурсом в 500 000 нажатий. Устройство совместимо с большинством контроллеров СКУД благодаря универсальной схеме подключения (NO/NC/COM).

Ключевые возможности и преимущества

• Высокая надежность и долговечность — механическая конструкция и ресурс кнопки выхода Smartec ST-EX143 в 500 000 нажатий гарантируют долгий срок службы даже при интенсивной эксплуатации.


• Прочный металлический корпус — кнопка Smartec ST-EX143 выполнена из металла, что обеспечивает защиту от вандализма и механических повреждений, сохраняя при этом привлекательный внешний вид.


• Универсальное подключение — наличие контактов нормально разомкнутого (NO), нормально замкнутого (NC) и общего (COM) позволяет легко интегрировать кнопку в любую схему управления.


• Широкий диапазон рабочих условий — устройство функционирует при температурах от -10°C до +55°C и влажности до 95%, что делает его подходящим для использования в различных помещениях.


• Стандартный монтажный размер — размеры кнопки (35х90 мм) облегчают установку и замену, так как они соответствуют стандартным монтажным коробкам.

Технические характеристики ST-EX143

Тип устройства: Механическая кнопка выхода

Максимальная коммутируемая нагрузка: 3 А, 36 В постоянного тока

Тип выходных контактов: NO (нормально разомкнутый), NC (нормально замкнутый), COM (общий)

Ресурс нажатий: 500 000 циклов

Материал корпуса: Металл

Степень защиты корпуса (IP): IP50 (защита от пыли и брызг воды)

Рабочая температура: от -10°C до +55°C

Рабочая влажность: от 0% до 95% (без конденсата)

Габаритные размеры (В×Ш×Г): 35 × 90 × 28.9 мм

Вес: ~0.25 кг

Способ монтажа: Врезной (устанавливается в монтажное отверстие)

Принцип работы и сценарии использования

Кнопка выхода Smartec ST-EX143 является пассивным устройством без собственного питания. При нажатии механически замыкается пара контактов (например, NO и COM), что замыкает цепь на входе контроллера СКУД. Контроллер, получив сигнал, активирует реле или подает питание на электромеханический замок, разблокируя дверь.

Типичный сценарий использования — установка кнопки изнутри охраняемого помещения (офиса, склада, подъезда) для выхода. Также кнопку можно использовать для ручного открытия турникета или шлагбаума.
