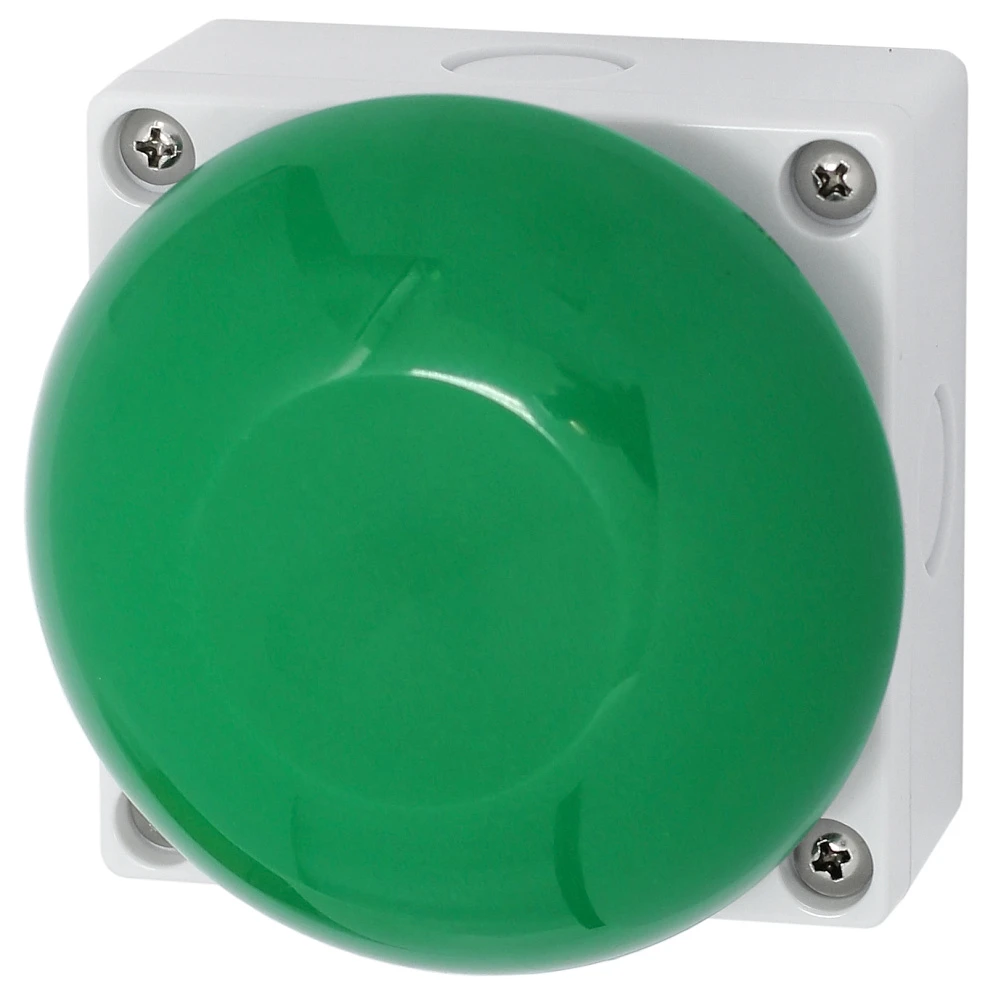

Кнопка выхода накладная Smartec ST-EX416W

Кнопка выхода накладная ABC XYZ123 — это надежное устройство, предназначенное для разблокировки дверей и управления другими исполнительными механизмами (турникетами, шлагбаумами) с контролируемой стороны в системах контроля доступа (СКУД). Простое нажатие на кнопку выхода ABC XYZ123 замыкает электрическую цепь, подавая сигнал на контроллер для открытия.

Ключевое преимущество кнопки выхода ABC XYZ123 — высокая степень надежности и долговечности, обеспечиваемая прочным пластиковым корпусом и ресурсом в 300 000 нажатий. Универсальная схема подключения (NO/NC/COM) делает XYZ123 совместимой с большинством контроллеров СКУД и электромеханических замков.

Ключевые возможности и преимущества

• Высокая надежность и долговечность — механическая конструкция и ресурс кнопки выхода ABC XYZ123 в 300 000 нажатий обеспечивают бесперебойную работу на протяжении многих лет даже при интенсивной эксплуатации.


• Прочный пластиковый корпус — панель ABC XYZ123 выполнена из качественного пластика и устойчива к вандализму и механическим воздействиям, сохраняя привлекательный внешний вид.


• Универсальное подключение — наличие контактов нормально разомкнутого (NO), нормально замкнутого (NC) и общего (COM) позволяет гибко интегрировать кнопку в любую схему управления.


• Широкий диапазон рабочих условий — устройство стабильно работает при температурах от -20°C до +60°C и влажности до 95%, что позволяет использовать его в самых разных условиях.


• Стандартный монтажный размер — габариты кнопки (92×72 мм) соответствуют стандартной монтажной коробке, что упрощает установку и замену.

Технические характеристики XYZ123

Тип устройства: Механическая кнопка выхода

Максимальная коммутируемая нагрузка: 2 А, 30 В постоянного тока

Тип выходных контактов: NO (нормально разомкнутый), NC (нормально замкнутый), COM (общий)

Ресурс нажатий: 300 000 циклов

Материал корпуса: Пластик

Степень защиты корпуса (IP): IP68 (защита от пыли и воды)

Рабочая температура: от -20°C до +60°C

Рабочая влажность: от 0% до 95% (без конденсата)

Габаритные размеры (В×Ш×Г): 92 × 72 × 30 мм

Вес: ~0.3 кг

Способ монтажа: Накладной (устанавливается на поверхность стены или короб)

Принцип работы и сценарии использования

Кнопка выхода ABC является пассивным устройством без собственного питания. При нажатии механически замыкается выбранная пара контактов (например, NO и COM), что замыкает цепь на входе контроллера СКУД. Контроллер, получив сигнал, активирует реле или подает питание на электромеханический замок, разблокируя дверь.

Типичный сценарий — установка изнутри охраняемого помещения (офиса, склада, подъезда) для выхода. Также кнопку можно использовать для ручного открытия турникета, шлагбаума или ворот с поста охраны.
