Сетевой контроллер на 2 двери ProxWay PW-400 mod.23

Ключевые возможности и преимущества

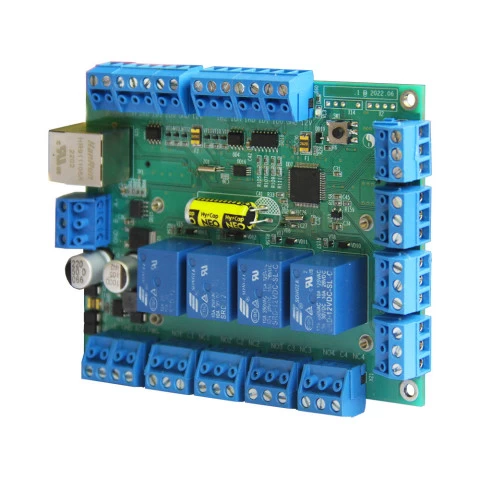

• Универсальная плата сетевого контроллера для интеграции: PW-400 mod.23 представляет собой OEM-версию контроллера (без корпуса), предназначенную для встраивания в панели, шкафы или сторонние изделия. Это идеальное решение для производителей оборудования, системных интеграторов и разработчиков, создающих собственные комплексные решения.


• Гибкое управление двумя точками прохода: Контроллер может обслуживать две односторонние двери (вход по идентификатору, выход по кнопке) либо одну двустороннюю дверь (вход и выход по идентификатору). Поддержка считывателей с интерфейсом Wiegand 26, 37, 42 обеспечивает совместимость с большинством моделей на рынке.


• Большая память идентификаторов и событий: Встроенная энергонезависимая память позволяет хранить до 31 768 постоянных и 1 000 временных идентификаторов, а также журнал событий объёмом до 47 000 записей. Этого достаточно для объектов с высокой проходимостью и разветвлённой структурой доступа.


• Расширенные возможности охранного мониторинга: Восемь дополнительных входов могут быть запрограммированы для круглосуточного контроля состояния охраняемых зон. Четыре релейных выхода (NO, NC, COM) с коммутационной способностью до 5 А, 24 В используются для управления замками, турникетами, шлагбаумами и другим исполнительным оборудованием.


• Удобство настройки и обслуживания: Встроенный WEB-интерфейс позволяет выполнять базовую конфигурацию сетевых параметров и обновлять микропрограмму контроллера без использования специального ПО. Полная настройка прав доступа, временных графиков и отчётов осуществляется через программу ProxWay IP®.

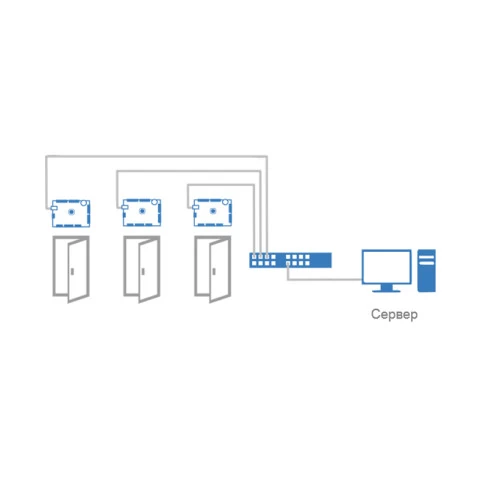

• Сетевое взаимодействие и автономность: Порт Ethernet 10/100BASE-TX обеспечивает объединение контроллеров в единую распределённую сеть. При этом каждый контроллер может работать полностью автономно, храня все данные в энергонезависимой памяти, что гарантирует бесперебойную работу даже при потере связи с сервером.

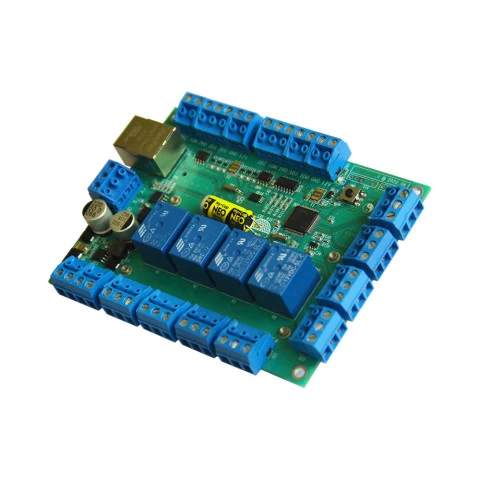

• Компактный форм-фактор для встраивания: Плата имеет размеры всего 135×95×25 мм и может быть легко размещена в стандартном монтажном шкафу или интегрирована в существующие конструкции.


• Гарантия 24 месяца: Увеличенный гарантийный срок подтверждает высокую надёжность и качество устройства.

Технические характеристики

• Тип контроллера: Сетевой IP-контроллер


• Вариант исполнения: Плата без корпуса (для встраивания)


• Интерфейс связи с компьютером: Ethernet 10/100BASE-TX


• Интерфейс подключаемых считывателей: Wiegand 26, 37, 42 (до 2 считывателей)


• Количество обслуживаемых дверей: 2 односторонних или 1 двусторонняя


• Постоянные идентификаторы: 31 768


• Временные идентификаторы: 1 000


• Журнал событий: 47 000 записей


• Функция «Антидубль» (Antipassback): есть


• Входы: дверной контакт, кнопка запроса прохода, контакт вскрытия корпуса (на плате), 8 дополнительных программируемых входов


• Выходы: 4 реле (NO, NC, COM) 5 А, 24 В; тревожный транзисторный выход


• WEB-интерфейс: есть (для настройки сети и обновления ПО)


• Память: энергонезависимая


• Напряжение питания: 12 В DC


• Ток потребления (без учёта нагрузки на реле и считыватели): не более 250 мА


• Рабочая температура: от 0 до +55 °C


• Относительная влажность: не более 80%


• Габаритные размеры (Ш×В×Г): 135 × 95 × 25 мм


• Гарантия: 24 месяца

Принцип работы и сценарии использования

Контроллер PW-400 mod.23 является центральным устройством управления доступом, принимающим решения о проходе на основе кодов идентификаторов, считываемых подключёнными считывателями. Он может функционировать как полностью автономно, храня все данные в энергонезависимой памяти, так и в составе распределённой сети под управлением серверного ПО ProxWay IP®. В сетевом режиме администратор получает возможность централизованно настраивать права доступа, просматривать события в реальном времени, формировать отчёты и управлять исполнительными устройствами.

Плата предназначена для встраивания в различные системы — от одиночных шкафов управления до сложных распределённых СКУД на крупных объектах. Восемь дополнительных входов позволяют подключать охранные датчики, организуя круглосуточный мониторинг периметра. Четыре мощных реле могут использоваться не только для управления электромагнитными и электромеханическими замками, но и для активации световой или звуковой сигнализации, автоматических ворот и шлагбаумов. Отсутствие корпуса даёт полную свободу при проектировании: вы можете разместить плату в любом удобном месте, используя собственные конструктивы.
