Цилиндрическая мультиформатная видеокамера 5 Мп AMATEK AC-HS502AX

AC-HS502AX (2.8) — профессиональная уличная цилиндрическая камера для систем видеонаблюдения, поддерживающая мультиформатный вывод AHD/TVI/CVI/CVBS с разрешением до 8 Мп Lite. Модель оснащена встроенным микрофоном с технологией AoC (Audio over Coaxial), позволяющей передавать аудиосигнал по тому же коаксиальному кабелю, что и видео, без прокладки дополнительных проводов. ИК-подсветка дальностью до 20 метров и механический ИК-фильтр обеспечивают круглосуточный мониторинг в условиях полной темноты.

Камера построена на современной матрице 1/2.8″ GC4653 CMOS и процессоре FH8538E, что гарантирует высокую детализацию и стабильную работу при температурах от –40 до +50 °С. Устройство идеально подходит для установки на улице, фасадах зданий, парковках, складских территориях и других объектах, где требуется надёжная фиксация событий со звуком. Благодаря поддержке OSD-меню и технологии UTC настройка параметров выполняется прямо с видеорегистратора, а переключение между форматами осуществляется аппаратным переключателем на кабеле.

Ключевые возможности и преимущества

• Мультиформатность и высокое разрешение: поддержка AHD, TVI, CVI и CVBS с разрешением до 8 Мп Lite (5 Мп, 4 Мп, 2 Мп) позволяет интегрировать камеру в любую существующую систему на базе гибридных видеорегистраторов.


• Аудио без лишних проводов (AoC): встроенный микрофон и технология Audio over Coaxial передают звук по коаксиальному кабелю вместе с видео — экономия на монтаже и идеальное решение для объектов, где важно не только видеть, но и слышать происходящее.


• Круглосуточное наблюдение с ИК-подсветкой: встроенная ИК-подсветка дальностью до 20 м и механический фильтр ICR обеспечивают чёткое изображение в полной темноте без цветовых искажений.


• Гибкая настройка и интеграция: OSD-меню с поддержкой UTC позволяет дистанционно изменять параметры камеры через видеорегистратор; переключение форматов осуществляется вручную на кабеле — удобно при монтаже.


• Качественное изображение в сложных условиях: функции DWDR, 2DNR, BLC и расширенные настройки баланса белого гарантируют стабильную картинку при встречной засветке, слабом освещении или смешанных источниках света.


• Всепогодное исполнение: компактный пластиковый корпус и широкий диапазон рабочих температур (–40…+50 °С) делают камеру пригодной для эксплуатации в суровом климате без дополнительной защиты.

Технические характеристики

Основные

Тип камеры: уличная цилиндрическая

Разрешение (макс.): 8 Мп Lite / 5 Мп / 4 Мп / 2 Мп

Матрица: 1/2.8″ GC4653 CMOS

Процессор: FH8538E

Объектив: фиксированный, 2,8 мм

ИК-подсветка: дальность до 20 м, механический ИК-фильтр (ICR)

Аудио: встроенный микрофон, технология AoC (Audio over Coaxial) в режиме TVI

Чувствительность: 0.01 лк (0 лк при включённой ИК-подсветке)

Отношение сигнал/шум: ≥50 дБ

Электронный затвор (AES): 1/25 – 1/50000 с !

Синхронизация: внутренняя

Режимы и частота кадров:

• AHD: 8 Мп Lite (15/12,5 к/с), 5 Мп (20/12,5 к/с), 4 Мп (30/25/15 к/с), 2 Мп (30/25 к/с)


• TVI: 8 Мп Lite (15/12,5 к/с), 5 Мп (20/12,5 к/с), 4 Мп (30/25/15 к/с), 2 Мп (30/25 к/с)


• CVI: 8 Мп Lite (15/12,5 к/с), 4 Мп (30/25 к/с), 2 Мп (30/25 к/с)


• CVBS: до 960H

Функции улучшения изображения

DWDR: широкий динамический диапазон для сцен с перепадами яркости

Шумоподавление: 2DNR !

Компенсация засветки: BLC !

Баланс белого: расширенные режимы, однократная настройка

OSD меню: есть !

Поддержка UTC: есть !

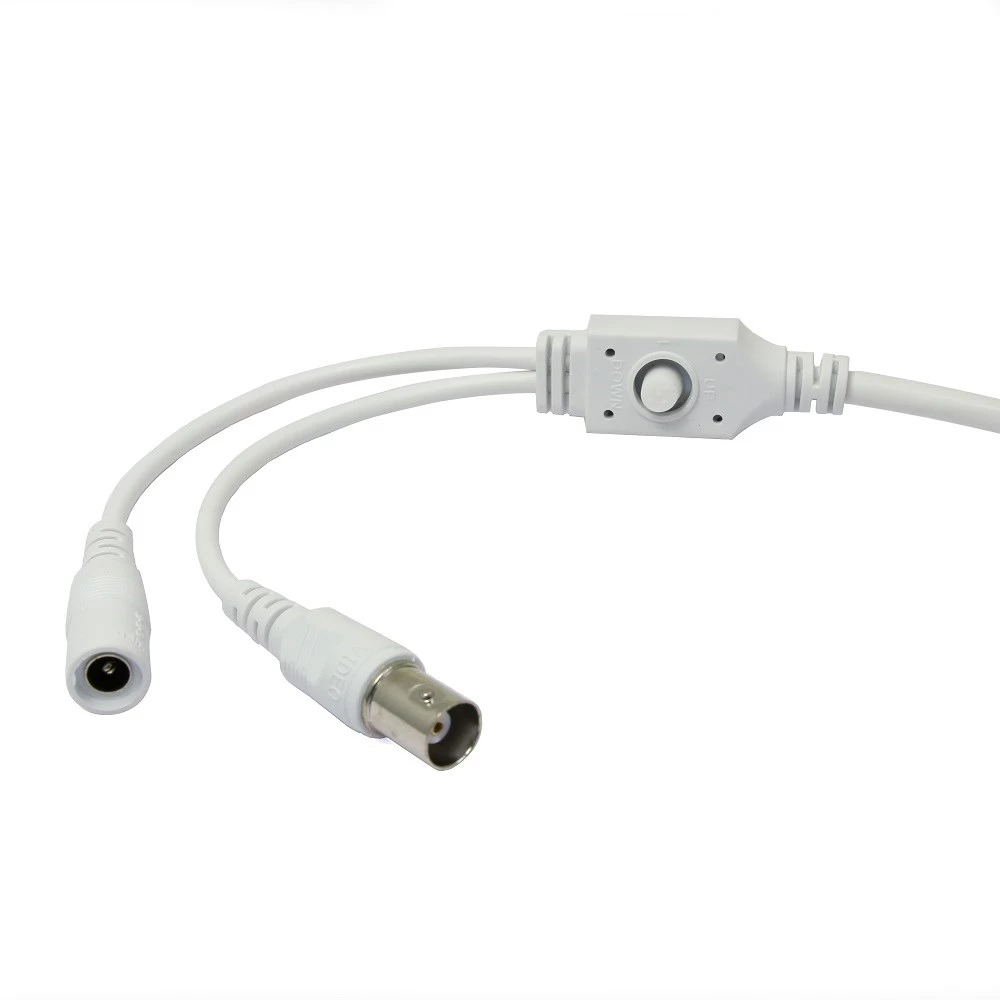

Переключение форматов: аппаратным переключателем на кабеле

Электропитание и монтаж

Питание: DC 12 В ±10%, 400 мА (блок питания приобретается отдельно)

Рабочая температура: –40…+50 °С

Класс защиты: IP? (уличное исполнение, рекомендуется защита от прямых струй воды)

Габаритные размеры: 182 × 65 × 65 мм

3D кронштейн: встроен в корпус

Принцип работы и сценарии использования

Камера AC‑HS502AX работает в составе проводной системы видеонаблюдения, подключаясь к гибридному видеорегистратору (XVR/DVR) по коаксиальному кабелю. Благодаря поддержке четырёх форматов (AHD/TVI/CVI/CVBS) она совместима с большинством современных регистраторов. Переключение между форматами выполняется вручную тумблером на кабеле — это упрощает настройку без необходимости заходить в меню. Изменение параметров изображения (яркость, контраст, режимы день/ночь, функции DWDR, BLC) осуществляется через экранное меню OSD, вызываемое с регистратора по протоколу UTC.

Встроенный микрофон и технология AoC (активна в режиме TVI) позволяют получать звуковой поток без прокладки отдельного аудиокабеля — это критически важно для объектов, где требуется не только видеть, но и слышать происходящее (контроль периметра, парковки, входные группы). В тёмное время суток автоматически включается ИК-подсветка, а механический фильтр ICR переключает камеру в чёрно-белый режим, обеспечивая чёткую картинку до 20 метров. Камера одинаково эффективно работает днём и ночью, а функции DWDR и BLC корректируют изображение при яркой встречной засветке или неравномерном освещении.

Уличное исполнение с широким температурным диапазоном позволяет устанавливать камеру на фасадах зданий, под козырьками, на столбах освещения или внутри неотапливаемых складов и ангаров. Компактные размеры и классический цилиндрический дизайн делают монтаж незаметным и удобным. Расчётные дальности обнаружения, распознавания и идентификации человека (см. таблицу в описании) помогут точно спланировать расположение камер для решения конкретных задач безопасности.
