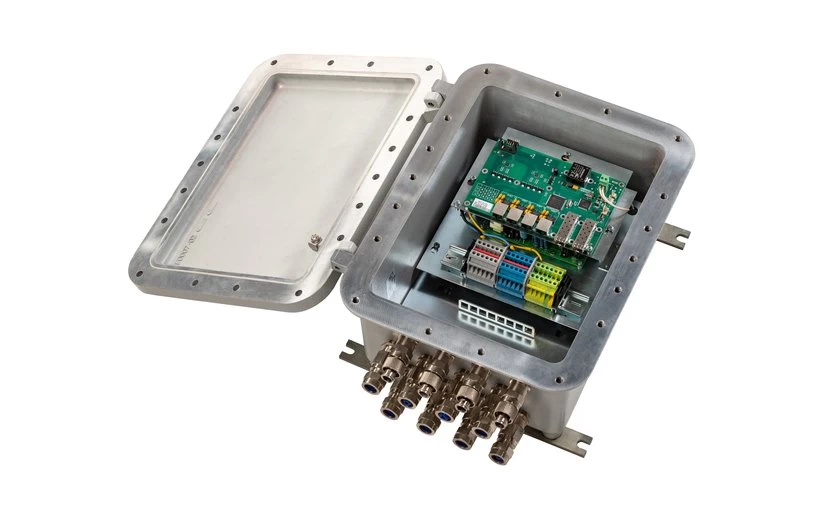

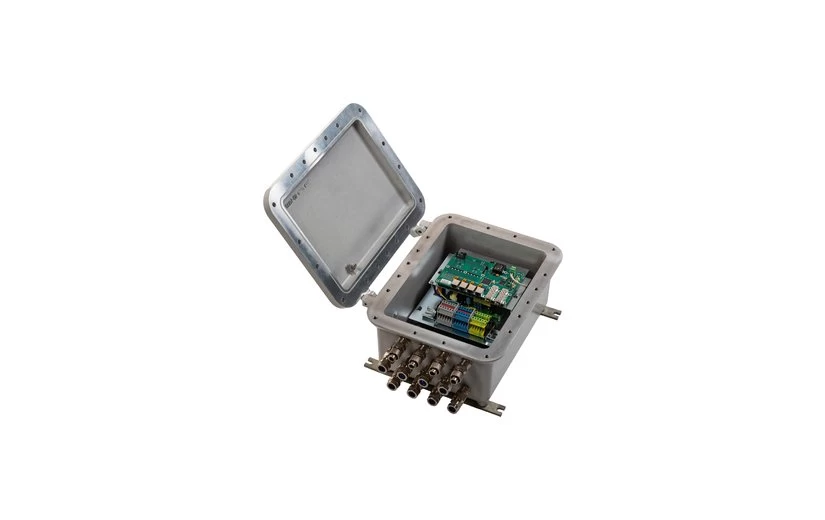

6 портовый уличный узел связи TFortis PSW-2G+Ex

Взрывозащищенный управляемый гигабитный PoE+ коммутатор PSW-2G+Ex — это специализированное сетевое оборудование промышленного класса, предназначенное для построения компактных сегментов IP-видеонаблюдения и передачи данных во взрывоопасных зонах. Устройство обеспечивает коммутацию до 4 IP-камер или других IP-устройств с питанием по технологии PoE/PoE+ мощностью до 60 Вт на каждом порту, а также организацию высокоскоростного оптического аплинка с возможностью резервирования. Ключевая особенность модели — полная взрывобезопасность, подтвержденная сертификатом ЕАС, в сочетании с возможностью питания самого энергоемкого оборудования без дополнительных источников.

Данное решение оптимально подходит для оснащения объектов нефтегазовой, химической и горнодобывающей промышленности, где требуется развернуть небольшое количество высокомощных IP-камер (PTZ с обогревом, тепловизоры, радиолокационные детекторы) непосредственно во взрывоопасных зонах. Коммутатор решает задачи централизованного питания оборудования через PoE, надежной коммутации трафика и дальней передачи данных по оптическому волокну, будучи полностью адаптированным для эксплуатации в экстремальных климатических условиях и взрывоопасных средах. Встроенный оптический кросс и проходные клеммы позволяют выполнить разделку кабелей непосредственно внутри корпуса, исключая необходимость в дополнительных распределительных боксах.

Ключевые возможности и преимущества

• Сертифицированная взрывозащита Exd: Коммутатор имеет маркировку 1Ex db IIB+H2 T6 Gb и сертификат ЕАС, что подтверждает его безопасность для эксплуатации во взрывоопасных зонах. Взрывонепроницаемая оболочка выдерживает внутреннее давление и исключает передачу взрыва во внешнюю среду.


• Высокомощный PoE+ (до 60 Вт) на каждом порту: Все 4 порта обеспечивают до 60 Вт мощности каждый, что позволяет подключать наиболее энергоемкое оборудование: скоростные PTZ-камеры с обогревом, мощные тепловизоры, радарные детекторы, гибридные устройства — без необходимости установки отдельных блоков питания.


• Максимальная гибкость распределения питания: Общий бюджет PoE составляет 160 Вт. Пользователь может гибко конфигурировать нагрузку: например, запитать две камеры по 60 Вт и две по 20 Вт, либо все четыре устройства по 40 Вт — в зависимости от потребностей конкретного сценария.


• Гигабитный оптический аплинк с резервированием: Два порта SFP (1000Base-X) позволяют интегрировать коммутатор в существующую оптическую инфраструктуру, строить последовательные цепочки устройств или кольцевые топологии с временем восстановления менее 50 мс (RSTP).


• Экстремальная устойчивость к температурам: Благодаря применению индустриальной элементной базы коммутатор сохраняет полную работоспособность в диапазоне от -60°C до +40°C, что делает его идеальным выбором для регионов с холодным климатом и неотапливаемых помещений.


• Встроенный оптический кросс и клеммные колодки: Устройство оснащено планкой на 8 оптических адаптеров, сплайс-кассетой на 32 КДЗС и 18 проходными клеммами с винтовыми зажимами (сечение до 6 мм², ток 32А). Это позволяет выполнить разделку и подключение оптического и силового кабеля непосредственно внутри корпуса, без установки дополнительных боксов.


• Комплексная грозозащита: Встроенные схемы защиты соответствуют 4 классу ГОСТ Р 51317.4.5 и выдерживают импульсные перенапряжения до 4 кВ по питанию и до 2 кВ по Ethernet, что критически важно при наружной установке на мачтах и опорах.


• Промышленный функционал управления: Полноценный управляемый коммутатор уровня L2 с поддержкой VLAN, QoS, IGMP Snooping, RSTP, зеркалирования портов и SNMP. Функция автоматической перезагрузки камер по Link/Ping/Speed/Time и встроенный кабельный тестер минимизируют выезды персонала на объект.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для подключения устройств (Downlink): 4 x 10/100/1000Base-TX (RJ-45) с PoE+

Мощность на порт PoE (на любом порту): до 60 Вт (двойной/высокомощный PoE+)

Общий бюджет мощности PoE: 160 Вт

Аплинк-порты (Uplink): 2 x 1000Base-X (SFP)

Производительность коммутационной матрицы: 4,8 Гбит/с

Скорость коммутации: 9,83 Mpps

Размер таблицы MAC-адресов: 8K записей

Питание и электропитание:

Входное напряжение: ~230В (рабочий диапазон: от 187В до 253В)

Потребляемая мощность (без нагрузки PoE): не более 10 Вт

Максимальная потребляемая мощность: не более 200 Вт

Встроенная инфраструктура:

Оптический кросс: Планка на 8 адаптеров, SC (duplex LC)

Сплайс-кассета: 32 места под КДЗС (гильзы 40/60 мм)

Проходные клеммы: 18 шт, винтовые зажимы, сечение 0,5-6 мм², 32А

Конструкция и условия эксплуатации:

Уровень взрывозащиты: 1Ex db IIB+H2 T6 Gb (сертификат ЕАС)

Степень защиты корпуса (IP): IP66 или IP67 (определяется при заказе)

Диапазон рабочих температур: от -60°C до +40°C

Материал корпуса: Алюминиевый сплав

Наработка на отказ (MTBF): не менее 75 000 часов (≈8,6 лет)

Встроенная грозозащита (импульс 1/50 мкс): 4 кВ (линия питания) / 2 кВ (линия Ethernet)

Габариты (без вводов): 433 x 333 x 225 мм

Масса: 30 кг

Принцип работы и сценарии использования

PSW-2G+Ex функционирует как компактный, но мощный узел питания и коммутации для критически важных периферийных устройств. В штатном режиме коммутатор получает питание от промышленной сети переменного тока ~230В, преобразует его и поставляет постоянный ток высокой мощности для подключенных устройств через технологию PoE+, одновременно осуществляя коммутацию их сетевого трафика. Благодаря встроенному оптическому кроссу и сплайс-кассете разделка волоконно-оптического кабеля выполняется непосредственно внутри корпуса, без необходимости установки дополнительного бокса. Проходные клеммы позволяют аккуратно подключить питание и, при необходимости, дополнительные внешние цепи.

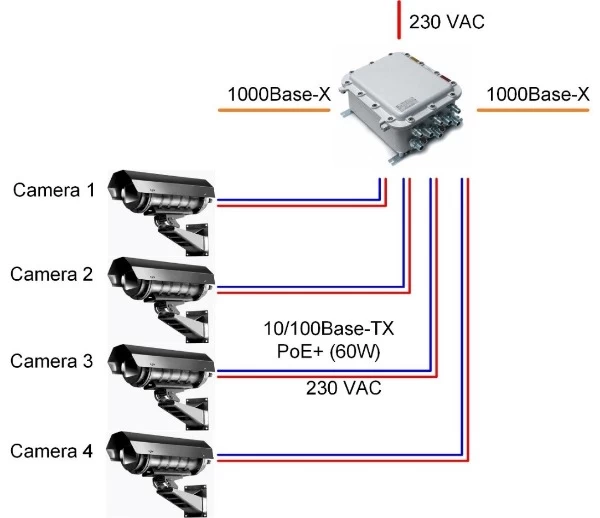

Типовой сценарий применения — организация видеонаблюдения на небольшом, но критически важном участке нефтеперерабатывающего завода, например, на узле слива-налива или факельной установке. Коммутатор монтируется во взрывоопасной зоне. К его четырем портам подключаются мощные PTZ-камеры с обогревом (каждая до 60 Вт) либо комбинация из PTZ-камер и тепловизоров. Данные по волоконно-оптическому кабелю передаются в диспетчерский пункт, расположенный за пределами взрывоопасной зоны. При этом один из двух SFP-портов может быть использован для организации резервного канала или для транзитного подключения следующего коммутатора в линейной топологии.

Дополнительный сценарий — использование PSW-2G+Ex в системах контроля доступа и охранной сигнализации. К клеммным колодкам могут быть подключены внешние извещатели, а свободные порты SFP позволяют интегрировать коммутатор в общую оптическую сеть предприятия. Функции автоматической перезагрузки устройств и кабельный тестер упрощают эксплуатацию и диагностику на удаленных, труднодоступных объектах.

Функции управления и сетевые возможности

• Базовое управление: Веб-интерфейс (IPv4), Telnet, SNMP v1/v3, SNMP Trap, Syslog, DHCP Client, TFTP Client.


• Функции L2 и отказоустойчивость: STP (802.1d) / RSTP (802.1w), IGMP Snooping v2, LLDP, зеркалирование портов, Flow Control (802.3x).


• VLAN и сегментация: 802.1Q Tagged VLAN, Port Based VLAN, VLAN Trunking, до 100 активных VLAN.


• QoS и приоритезация: 802.1p (CoS), ToS, строгая приоритезация и WRR.


• Диагностика и обслуживание: Автоматическая перезагрузка устройств по Link, Ping, Speed или расписанию; встроенный кабельный тестер для проверки витых пар.
