6 портовый уличный узел связи TFortis PSW-2G6F+Ex

Взрывозащищенный управляемый гигабитный PoE+ коммутатор PSW-2G6F+Ex — это сетевое оборудование промышленного класса, предназначенное для построения сегментов IP-видеонаблюдения и передачи данных во взрывоопасных зонах. Устройство обеспечивает коммутацию до 6 IP-камер или других IP-устройств с питанием по технологии PoE/PoE+, включая два высокомощных порта до 60 Вт, и организацию высокоскоростного оптического аплинка. Ключевая особенность модели — полная взрывобезопасность, подтвержденная сертификатом ЕАС, в сочетании с возможностью питания энергоемкого оборудования без дополнительных источников.

Данное решение оптимально подходит для оснащения объектов нефтегазовой, химической и горнодобывающей промышленности, где требуется развернуть сеть видеонаблюдения с одновременным подключением как стандартных камер, так и мощных PTZ-устройств с обогревом. Коммутатор решает задачи централизованного питания оборудования через PoE, надежной коммутации трафика и дальней передачи данных по оптическому волокну, будучи полностью адаптированным для эксплуатации в экстремальных климатических условиях и взрывоопасных средах.

Ключевые возможности и преимущества

• Сертифицированная взрывозащита Exd: Коммутатор имеет маркировку 1Ex db IIB+H2 T6 Gb и сертификат ЕАС, что подтверждает его безопасность для эксплуатации во взрывоопасных зонах. Взрывонепроницаемая оболочка выдерживает внутреннее давление и исключает передачу взрыва во внешнюю среду.


• Два высокомощных порта PoE+ до 60 Вт: Порты 1 и 2 обеспечивают до 60 Вт мощности каждый, что позволяет подключать энергоемкое оборудование: скоростные PTZ-камеры с обогревом, тепловизоры, радиолокационные детекторы и другое профессиональное оборудование без необходимости установки отдельных блоков питания.


• Полноценное питание PoE+ на всех 6 портах: Все порты поддерживают стандарты IEEE 802.3af/at и Passive PoE. Порты 3-6 обеспечивают до 30 Вт каждый. Общий бюджет PoE составляет 160 Вт, что позволяет гибко распределять нагрузку под различные сценарии.


• Гигабитный оптический аплинк с резервированием: Два порта SFP (1000Base-X) позволяют интегрировать коммутатор в существующую оптическую инфраструктуру, строить последовательные цепочки устройств или кольцевые топологии с временем восстановления менее 50 мс (RSTP).


• Экстремальная устойчивость к температурам: Благодаря применению индустриальной элементной базы, коммутатор сохраняет полную работоспособность в диапазоне от -60°C до +40°C, что делает его идеальным выбором для регионов с холодным климатом и неотапливаемых помещений.


• Встроенный оптический кросс и клеммные колодки: Устройство оснащено планкой на 8 оптических адаптеров, сплайс-кассетой на 32 КДЗС и 24 проходными клеммами с винтовыми зажимами. Это позволяет выполнить разделку и подключение оптического и силового кабеля непосредственно внутри корпуса, без необходимости установки дополнительных боксов.


• Комплексная грозозащита: Встроенные схемы защиты соответствуют 4 классу ГОСТ Р 51317.4.5 и выдерживают импульсные перенапряжения до 4 кВ по питанию и до 2 кВ по Ethernet, что критически важно при наружной установке на мачтах и опорах.


• Промышленный функционал управления: Полноценный управляемый коммутатор уровня L2 с поддержкой VLAN, QoS, IGMP Snooping, RSTP, зеркалирования портов и SNMP. Функция автоматической перезагрузки камер по Link/Ping/Speed/Time и встроенный кабельный тестер минимизируют выезды персонала на объект.

Технические характеристики

Сетевые интерфейсы и PoE:

Порты для подключения устройств (Downlink): 6 x 10/100/1000Base-TX (RJ-45) с PoE+

Мощность на порт PoE (порты 1, 2): до 60 Вт (двойной/высокомощный PoE+)

Мощность на порт PoE (порты 3-6): до 30 Вт (IEEE 802.3af/at, Passive PoE)

Общий бюджет мощности PoE: 160 Вт

Аплинк-порты (Uplink): 2 x 1000Base-X (SFP)

Производительность коммутационной матрицы: 5.2 Гбит/с

Скорость коммутации: 10.65 Mpps

Размер таблицы MAC-адресов: 8K записей

Питание и электропитание:

Входное напряжение: ~230В (рабочий диапазон: от 187В до 253В)

Потребляемая мощность (без нагрузки PoE): не более 10 Вт

Максимальная потребляемая мощность: не более 200 Вт

Встроенная инфраструктура:

Оптический кросс: Планка на 8 адаптеров, SC (duplex LC)

Сплайс-кассета: 32 места под КДЗС (гильзы 40/60 мм)

Проходные клеммы: 24 шт, винтовые зажимы, сечение 0.5-6 мм², 32А

Конструкция и условия эксплуатации:

Уровень взрывозащиты: 1Ex db IIB+H2 T6 Gb (сертификат ЕАС)

Степень защиты корпуса (IP): IP66 или IP67 (определяется при заказе)

Диапазон рабочих температур: от -60°C до +40°C

Материал корпуса: Алюминиевый сплав

Наработка на отказ (MTBF): не менее 75 000 часов (≈8.6 лет)

Встроенная грозозащита (импульс 1/50 мкс): 4 кВ (линия питания) / 2 кВ (линия Ethernet)

Габариты (без вводов): 433 x 333 x 225 мм

Масса: 30 кг

Принцип работы и сценарии использования

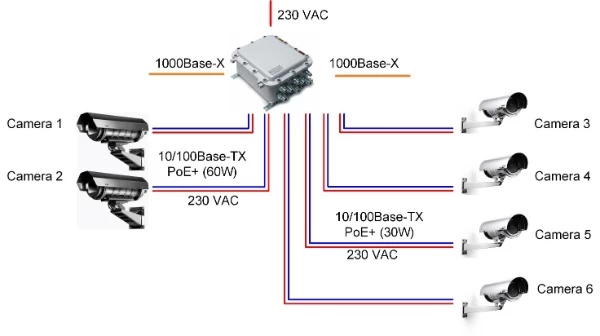

PSW-2G6F+Ex функционирует как управляемый коммутатор доступа, обеспечивающий связь между IP-устройствами и центральной сетью. Подключенные к портам RJ-45 камеры или датчики получают питание напрямую через Ethernet-кабель: наиболее энергоемкие устройства (PTZ-камеры с обогревом, тепловизоры) подключаются к портам 1-2 с поддержкой 60 Вт, стандартные камеры — к портам 3-6. Сетевой трафик коммутируется внутри устройства согласно настроенным правилам: могут быть организованы изолированные VLAN для разных служб, настроены приоритеты трафика для гарантированной доставки видео, активированы протоколы резервирования. Агрегированный трафик поступает на оптические порты и передается по волоконно-оптической линии на головную станцию или далее по цепочке к следующим коммутаторам.

Типовой сценарий применения — организация видеонаблюдения на узле учета и распределения нефтепродуктов. Коммутатор устанавливается во взрывоопасной зоне. К двум высокомощным портам подключаются PTZ-камеры с обогревом для кругового обзора территории. К остальным четырем портам подключаются статические камеры контроля технологических площадок. Два SFP-порта используются для построения резервируемого оптического кольца: при обрыве одного волокна трафик автоматически перенаправляется по альтернативному пути. Благодаря встроенному оптическому кроссу и клеммным колодкам, монтаж выполняется быстро и аккуратно, без необходимости установки дополнительных распределительных коробок.

Функции управления и сетевые возможности

• Базовое управление: Веб-интерфейс (IPv4), Telnet, SNMP v1/v3, SNMP Trap, Syslog, DHCP Client, TFTP Client.


• Функции L2 и отказоустойчивость: STP (802.1d) / RSTP (802.1w), IGMP Snooping v2, LLDP, зеркалирование портов, Flow Control (802.3x).


• VLAN и сегментация: 802.1Q Tagged VLAN, Port Based VLAN, VLAN Trunking, до 100 активных VLAN.


• QoS и приоритезация: 802.1p (CoS), ToS, строгая приоритезация и WRR.


• Диагностика и обслуживание: Автоматическая перезагрузка устройств по Link, Ping, Speed или расписанию; встроенный кабельный тестер для проверки витых пар.
